197
PMML0140A rev.1 - 07/2009
LIGAÇÕES ELÉCTRICAS
AVISO:
Verique que os parafusos do bloco de terminais estão
bem apertados.
CUIDADO:
Certique-se de que os ventiladores interior e da RASC −
estão parados antes de efectuar qualquer trabalho de
ligação ou vericação periódica.
Proteja os cabos, a tubagem de esgoto e as peças −
eléctricas de ratos ou outros animais pequenos. Se
não forem protegidos, as peças desprotegidas podem
ser danicadas e, no pior dos casos, pode ocorrer um
incêndio.
Envolva os cabos com a embalagem dos acessórios, e −
vede o furo de ligação dos cabos eléctricos com material
de vedação para proteger o produto contra qualquer
água condensada e insectos.
Fixe rmemente os cabos com a abraçadeira do cabo de −
alimentação dentro da unidade interior.
Conduza os cabos através do furo de abrir com −
pancada, que se encontra na tampa lateral, ao efectuar
as ligações.
Fixe o cabo do controlo remoto, com a abraçadeira do
−
cabo de alimentação, dentro da caixa eléctrica.
As ligações eléctricas devem estar em conformidade −
com as normas locais e nacionais. Consulte a sua
autoridade local para mais informação acerca de
normas, regras, regulamentos, etc.
Certique-se de que o cabo de terra está ligado −
rmemente.
Instale um fusível com a capacidade especicada.
PERIGO:
Não efectue qualquer trabalho nas ligações eléctricas a
menos que o interruptor de alimentação principal esteja
DESLIGADO.
Verique se o cabo de ligação à terra está bem apertado,
marcado e protegido, e em conformidade com as normas
eléctricas em vigor.
NOTA:
Verique se não há mais do que uma fonte de alimen-
tação e que todas estão DESLIGADAS.

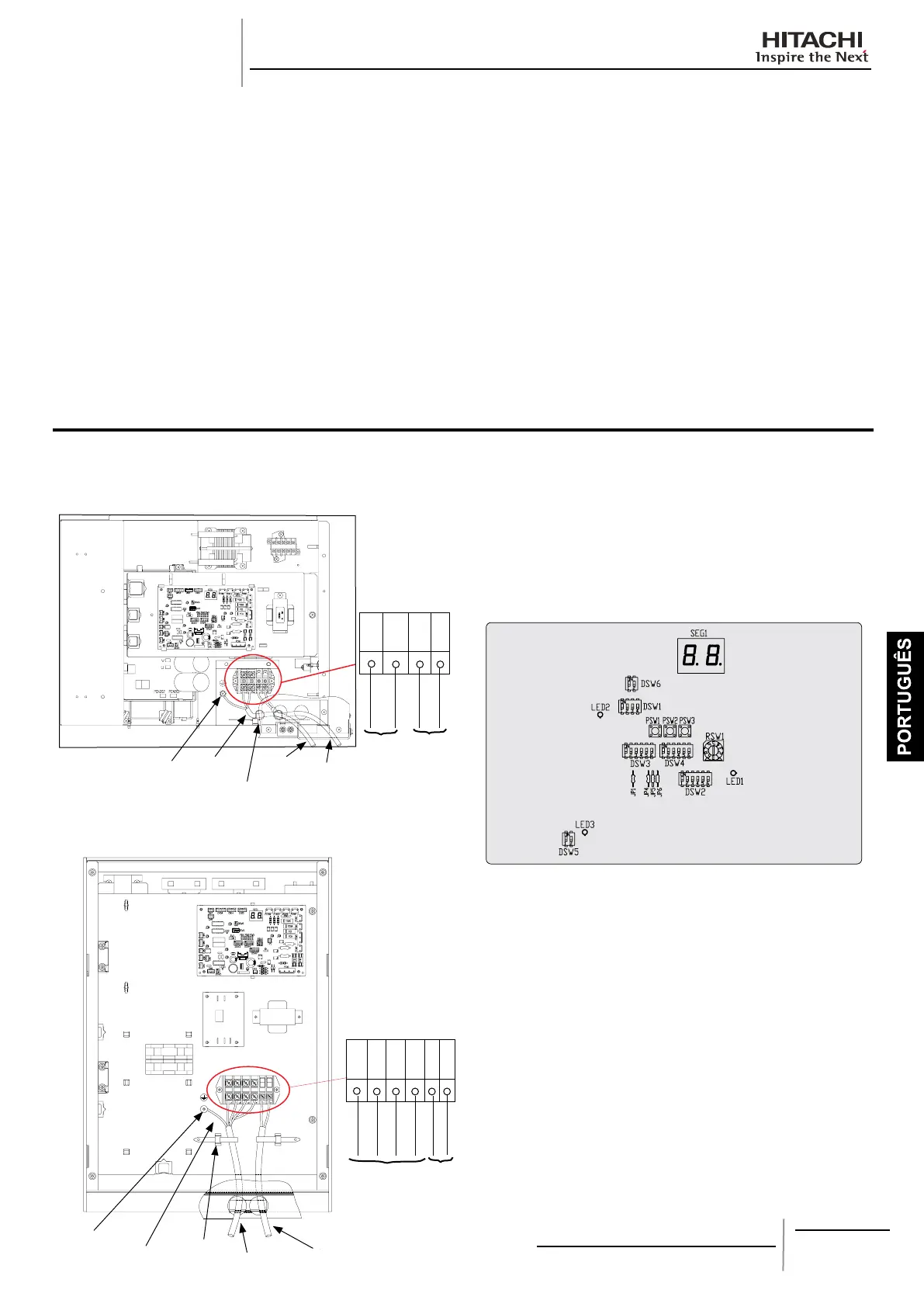

13.2. LIGAÇÕES ELÉCTRICAS PARA UNIDADES RASC
As ligações eléctricas para as unidades RASC estão apresentadas abaixo:
RASC-3/5HVRNE
¡
L1 L2
N
1 2
230 V CA
5 V CC
Cabos de
alimentação
Cabos de
transmissão
Terminal de terra
Cabos de
alimentação
Abraçadeira
Cabos de
alimentação
Cabos de
transmissão
RASC-10HRNE ¡
Cabos de
alimentação
L1 L2 L3 N 1 2
400 V CA
Cabos de
alimentação
5 V CC
Cabos de
transmissão
Terminal de terra
Cabos de alimentação
Abraçadeira
Cabos de
transmissão
13.2.1. AJUSTE DOS MICRO INTERRUPTORES DA
UNIDADE RASC
Quantidade e localização dos micro interruptores ¡
A PCB da unidade RASC é comandada com 5 tipos de micro
interruptores, 1 interruptor deslizante e 3 interruptores de
pressão. A localização é a seguinte:
NOTA:
A marca “
▄
” indica a posição dos micro interruptores. As
guras mostram o ajuste de fábrica ou após a selecção.
CUIDADO:
Antes de ajustar os micro interruptores, desligue a fonte
de alimentação e, em seguida, ajuste a posição dos micro
interruptores. Se os interruptores forem ajustados sem des-
ligar a fonte de alimentação, os ajustes serão inválidos.
