Hitachi UTOPIA RASC Series User Manual

198
PMML0140A rev.1 - 07/2009
LIGAÇÕES ELÉCTRICAS

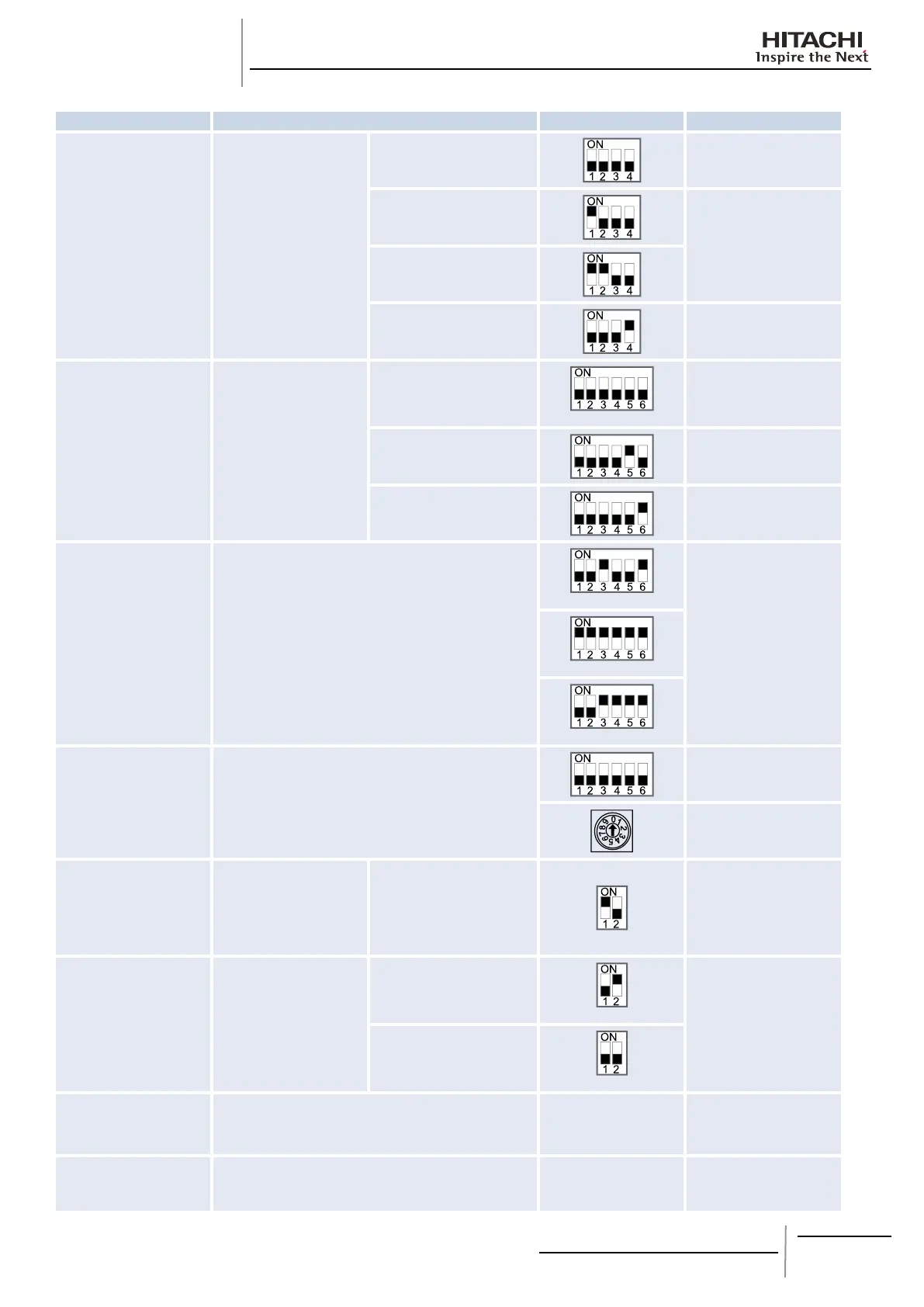

Micro interruptor Função Ajuste Observações
DSW1 Prova de funcionamento
Antes do envio
Prova de funcionamento
para arrefecimento
O funcionamento
contínuo durante 2
horas é executado
sem o termóstato estar
desligado.
A protecção de 3 minutos
do compressor não está
activa durante a prova de
funcionamento.
Prova de funcionamento
para aquecimento
Paragem forçada do
compressor
O compressor está
desligado durante o
funcionamento.
DSW2
Comprimento de
tubagem/Selecção de
função
Antes do envio
(6 m ~ 30 m)
Ajuste da selecção da
função
A selecção da função é
ajustada com o PSW.
Selecção da entrada/saída
externa
A selecção da entrada/
saída externa é ajustada
como o PSW.
DSW3 Ajuste da capacidade
RASC-3HVRNE
Não é necessário nenhum
ajuste
RASC-5HVRNE
RASC-10HRNE
DSW4 e RSW1 Ajuste do n.º do ciclo de refrigeração
Ajuste para o dígito dez
Ajuste para o último dígito
DSW5
Ajuste da resistência do
terminal nal
Ajuste antes do envio
A resistência nal está
ligada
se a quantidade de
unidades de fonte de
calor no mesmo H-Link
for 2 ou mais, ajuste
o pino n.º 1 do micro
interruptor nº. 5 no lado
“OFF”, na segunda
unidade.
DSW6
Selecção da fonte de
alimentação
Ajuste antes do envio (230
V)
RASC-3/5HVRNE
Não é necessário nenhum
ajuste
Ajuste antes do envio (400
V)
RASC-10HRNE
JP1 Corte: Modo de arrefecimento anual - -
JP5 Corte: Prevenção de descongelação simultânea - -
