Hitachi UTOPIA RASC Series User Manual

199
PMML0140A rev.1 - 07/2009
LIGAÇÕES ELÉCTRICAS

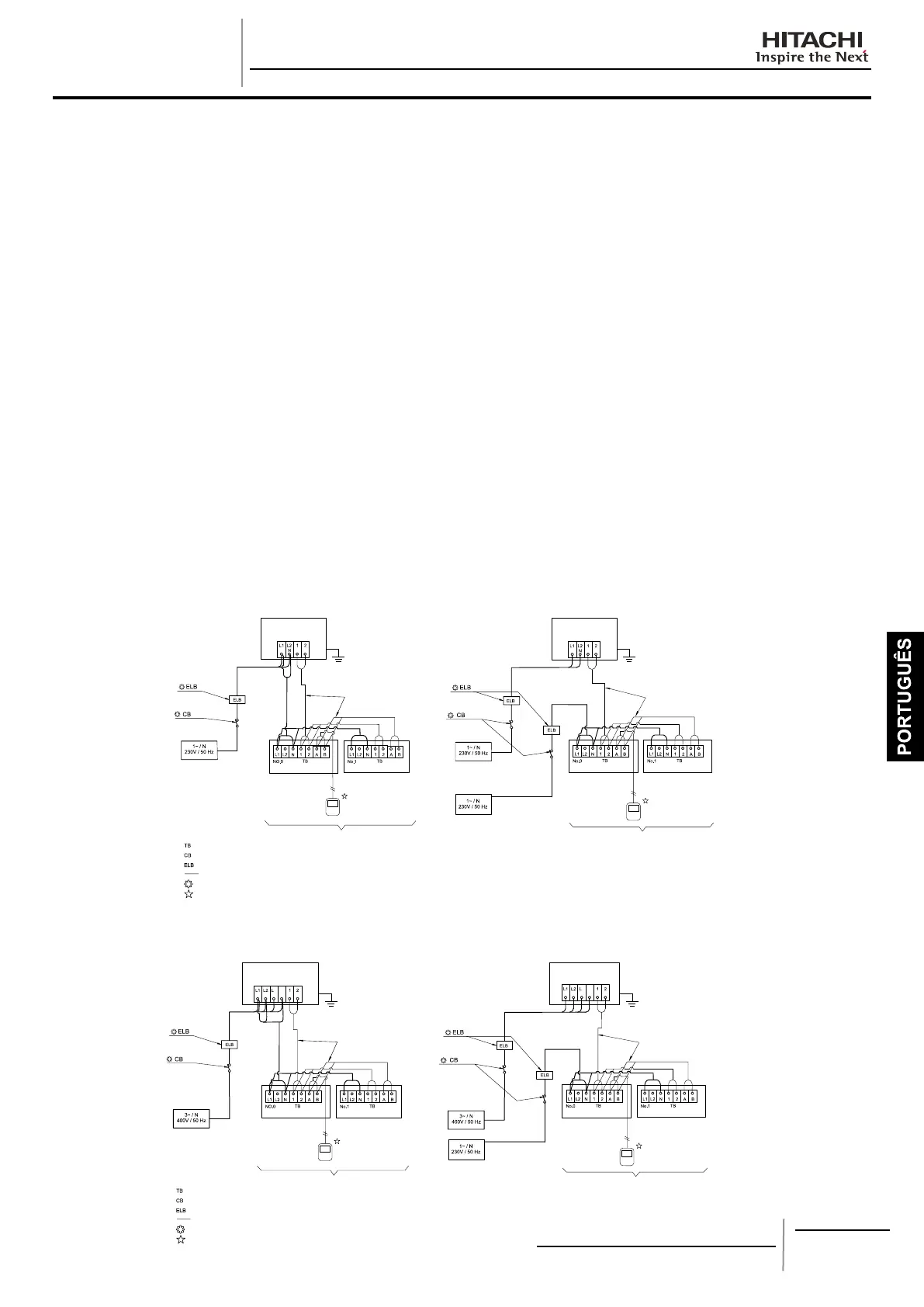

13.3. LIGAÇÕES COMUNS
RASC-(3/5)HVRNE ¡
Fonte de alimentação a partir da unidade RASC para
a unidade interior
Fonte de alimentação independente da unidade RASC e da
unidade interior
Unidade RASC
de sistema n.º. 0
Unidade RASC
de sistema n.º. 0
Linha de comando (cabo torcido
blindado com dois condutores
ou cabo blindado com dois
condutores)
5 V CC (transmissão não polar,
sistema H-LINK)
Controlo
remoto
Em RASC-3/5HVRNE: Máx. 2 unidades interiores por ciclo de refrigeração
Linha de comando (cabo torcido
blindado com dois condutores ou
cabo blindado com dois condutores)
5 V CC (transmissão não polar,
sistema H-LINK).
Controlo
remoto
Unidade interior Unidade interior
Unidade interior Unidade interior
Placa de terminais
Disjuntor
Disjuntor de fuga de terra
Cablagem de campo
Não fornecido
Acessório opcional
Em RASC-3/5HVRNE: Máx. 2 unidades interiores por ciclo de
refrigeração
RASC-10HRNE ¡
Fonte de alimentação a partir da unidade RASC para a
unidade interior
Fonte de alimentação independente da unidade RASC e da
unidade interior
3
N
3
N
Unidade RASC
de sistema n.º. 0
Unidade RASC
de sistema n.º. 0
Linha de comando
(cabo torcido blindado com dois
condutores ou
cabo blindado com dois
condutores)
5 V CC (transmissão não polar,
sistema H-LINK)
Controlo
remoto
Máx. 4 unidades interiores por ciclo de refrigeração
Linha de comando (cabo torcido
blindado com dois condutores
ou cabo blindado com dois
condutores)
5 V CC (transmissão não polar,
sistema H-LINK).
Controlo
remoto
Unidade interior
Unidade interior
Unidade interior Unidade interior
Placa de terminais
Disjuntor
Disjuntor de fuga de terra
Cablagem de campo
Não fornecido
Acessório opcional
Máx. 4 unidades interiores por ciclo de
refrigeração
13.3.1. LIGAÇÕES ELÉCTRICAS ENTRE UNIDADE
INTERIOR E UNIDADE RASC
Ligue os cabos eléctricos entre a unidade interior e a unidade
exterior, como mostrado abaixo.
Certique-se que o terminal das ligações eléctricas da fonte de
alimentação (terminais “L1” até “L1” e “N” até “N” de cada placa
de terminais: 230 V CA) e ligações eléctricas intermédias (linha
de comando: terminais “1” até “1” e “2” até “2” de cada placa de
terminais: 5 V CC) entre a unidade interior e a unidade RASC
estão bem ligados. No caso contrário, será danicado algum
componente.
Siga as normas e os regulamentos locais ao executar as
−
ligações eléctricas.
Ligue a cablagem de alimentação às unidades do mesmo
−
ciclo de refrigeração (a tubagem refrigerante e a cablagem
de controlo devem ser ligadas às mesmas unidades
interiores). Se a tubagem refrigerante e a cablagem de
controlo forem ligadas às unidades pertencentes a um ciclo
de refrigeração diferente, pode ocorrer uma anomalia de
funcionamento.
Use cabo de dois condutores, torcido (com mais de 0,75
−
mm²) para a cablagem de alimentação entre a unidade
RASC e a unidade interior, e a cablagem de alimentação
entre as unidades interiores (ligação H-Link). Também pode
ser usado cabo blindado de dois condutores. A blindagem
deve ser ligada à terra apenas numa das extremidades do
cabo.
Use cabos blindados para as ligações intermédias, para
−
proteger as unidades do ruído eléctrico, em comprimentos
inferiores a 300 m, e com secção em conformidade com as
normas locais.
Não utilize cabo com mais de 3 condutores para a cablagem −
de comando (H-Link). As secções dos condutores devem ser
seleccionadas de acordo com as normas nacionais.
Quando pretender ligar várias unidades RASC a uma linha −
comum da fonte da alimentação, faça um furo próximo do
furo de ligação da cablagem da fonte de alimentação.
As capacidades recomendadas dos disjuntores são −
mostradas na Tabela de dados eléctricos e ligações
eléctricas recomendadas; capacidades dos disjuntores /1
unidade exterior.
Se não for usado um tubo de condução para a cablagem de −
campo, cole buchas de borracha ao painel.
Toda a cablagem e equipamento de campo devem estar em −
conformidade com as normas locais e internacionais.
CUIDADO
Todos os componentes e ligações eléctricas devem estar
em conformidade com as normas locais.
ATENÇÃO
Preste atenção à ligação da linha de comando. Uma
ligação incorrecta pode danicar a PCB.
