195
PMML0140A rev.1 - 07/2009
TUBAGEM DE
REFRIGERANTE
E CARGA DE
REFRIGERANTE
11.8. DESCARREGAMENTO DE REFRIGERANTE

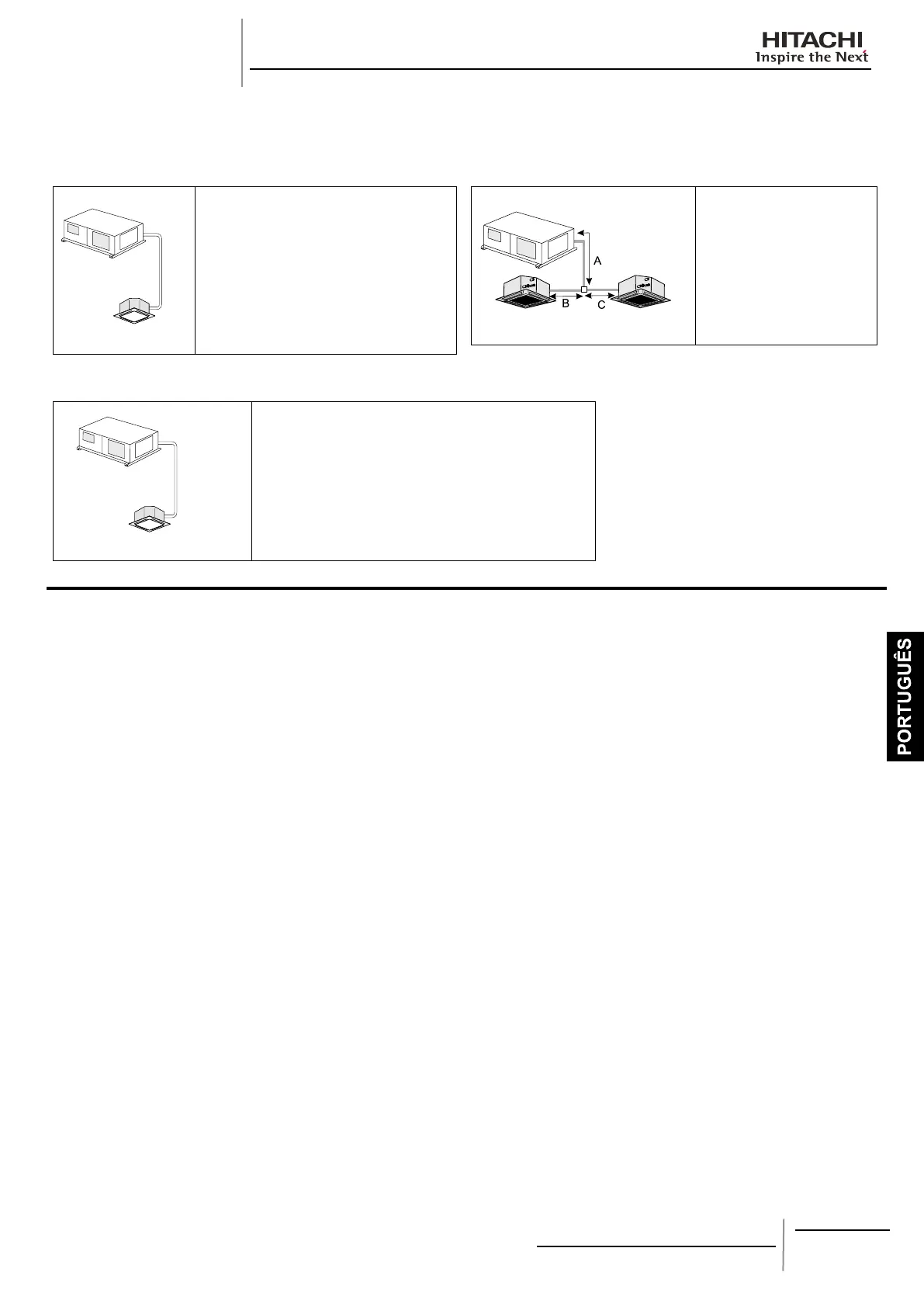

Sistema único ¡
Calcular o comprimento de tubagem AL(m)
RASC-5/10H(V)RNE
Unidade interior
AL: Comprimento de tubagem
l: Comprimento de tubagem sem necessidade de
carga adicional
(a): Não é necessária nenhuma carga de
refrigerante adicional AL≤
l
(b): É necessária carga de refrigerante adicional
AL≥
l
W (quantidade de carga adicional) = (AL - l) x p
Sistema duplo ¡
Calcular o comprimento de tubagem AL(m) AL= A + B + C
RASC-5/10H(V)RNE
Unidade interior Unidade interior
AL: A + B + C
l: Comprimento de tubagem sem
necessidade de carga adicional
W (quantidade de carga
adicional) = (AL -
l) x p
Exemplo: −
AL: 45m
l: 30m
RASC-5HVRNE
RCI-5.0FSN2E
W (quantidade de carga adicional) = (45 - 30) x 0,06 = 0,9 kg
Quando for necessário descarregar o refrigerante da unidade
RASC devido a uma mudança do local de instalação de uma
unidade interior/RASC, execute o seguinte procedimento:
1. Ligue o manómetro distribuidor à válvula de retenção de gás e
à válvula de retenção de líquido
2. LIGUE a alimentação eléctrica
3. Coloque o pino n.º 1 do micro interruptor n.º 1 da PCB da
unidade RASC na posição “ON” para funcionamento em
arrefecimento. Feche a válvula de retenção de líquido e
descarregue o refrigerante.
4. Quando a pressão no lado de baixa pressão (válvula de
retenção de gás) indicar -0,01 MPa (-100 mmHg), execute
imediatamente os seguintes procedimentos.
Feche a válvula de retenção de gás.
−
Coloque o pino n.º 1 do micro interruptor n.º 1 na posição −
“OFF” (para parar o funcionamento da unidade).
5. DESLIGUE a alimentação eléctrica.
CUIDADO:
Meça a baixa pressão no manómetro de pressão e verique
que a pressão não é inferior a -0,01 MPa. Se a pressão for
inferior a -0,01 MPa, o compressor pode estar avariado.
