Hitachi UTOPIA RASC Series User Manual

194
PMML0140A rev.1 - 07/2009
TUBAGEM DE
REFRIGERANTE
E CARGA DE
REFRIGERANTE

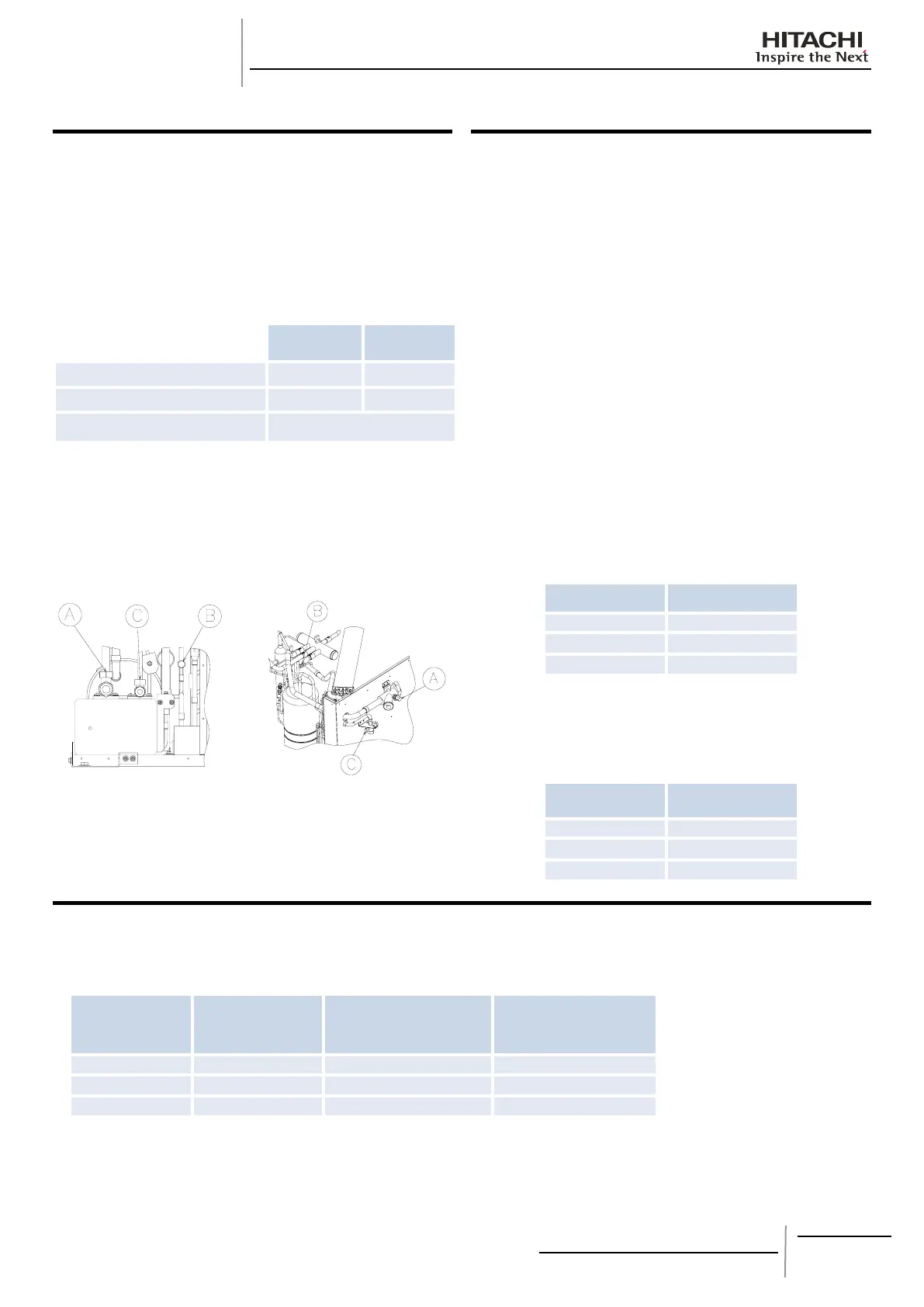

11.5. VERIFICAÇÕES DE PRESSÃO MEDIANTE
AS JUNTAS DE VERIFICAÇÃO
Quando a pressão é medida, use a junta de vericação da
válvula de retenção de gás (A) e a junta de vericação da
tubagem de líquido (B), apresentadas na gura abaixo
Nesse momento, ligue o manómetro de pressão cumprindo as
indicações da tabela seguinte, para ter em conta as alterações
no lado de pressão alta e no lado de pressão baixa provocadas
pelo modo de funcionamento.
Arrefecimento Aquecimento
Verique a junta da válvula de retenção de
gás em “A”
Baixa pressão Alta pressão
Verique a junta da tubagem em “B” Alta pressão Baixa pressão
Verique a junta da válvula de retenção de
líquido em “C”
Somente para bomba de vácuo
e carga de refrigerante
NOTA:
Tenha cuidado para não salpicar as peças eléctricas com
refrigerante e óleo ao retirar as mangueiras de carga.
As guras abaixo apresentam
exemplos de 3 e 5 HP
Caso de RASC-3/5HVRNE
Caso de RASC-10HRNE
11.6. QUANTIDADE DE CARGA DE
REFRIGERANTE
As unidades RASC foram carregadas com refrigerante para 20
m (RASC-3HVRNE) ou 30 m (RASC-5HVRNE) de comprimento
de tubagem. É necessário carregar refrigerante adicional se o
comprimento de tubagem for superior a 20 m (RASC-3HVRNE)
ou 30 m (RASC-5HVRNE).
1. Determine a quantidade adicional de refrigerante de acordo
com o procedimento apresentado a seguir, e carregue-o no
sistema.
2. Registe a quantidade adicional de refrigerante para facilitar
os trabalhos de assistência técnica posteriores.
CUIDADO:
Quando pretender efectuar uma carga de refrigerante,
meça cuidadosamente a quantidade de refrigerante que
deve carregada.
A sobrecarga ou a subcarga de refrigerante pode provocar
problemas no compressor
A carga de fábrica para as unidades RASC (Wo kg) é a
•
seguinte:
MODELO UNI. EXT.
Carga da fábrica Wo
(kg)
RASC-3HVRNE 2,8
RASC-5HVRNE 4,0
RASC-10HRNE 9,0
CUIDADO:
Se o comprimento real de tubagem for inferior a 5 m, a
quantidade total de refrigerante é a indicada na tabela
abaixo:
MODELO UNI. EXT.
Quantidade de
refrigerante (kg)
RASC-3HVRNE 2,3
RASC-5HVRNE 3,3
RASC-10HRNE 7,4
11.7. CÁLCULO DA CARGA ADICIONAL DE REFRIGERANTE
Consulte a tabela seguinte:•
MODELO UNI. EXT.
Wo:
Carga de fábrica (kg)
l
Comprimento de tubagem
sem necessidade de carga
adicional (m)
p
Taxa de compensação
(kg/m)
RASC-3HVRNE 2,8 20 0,06
RASC-5HVRNE 4,0 30 0,06
RASC-10HRNE 9,0 30 0,12
