170
PMML0140A rev.1 - 07/2009
FUNZIONAMENTO DI
PROVA

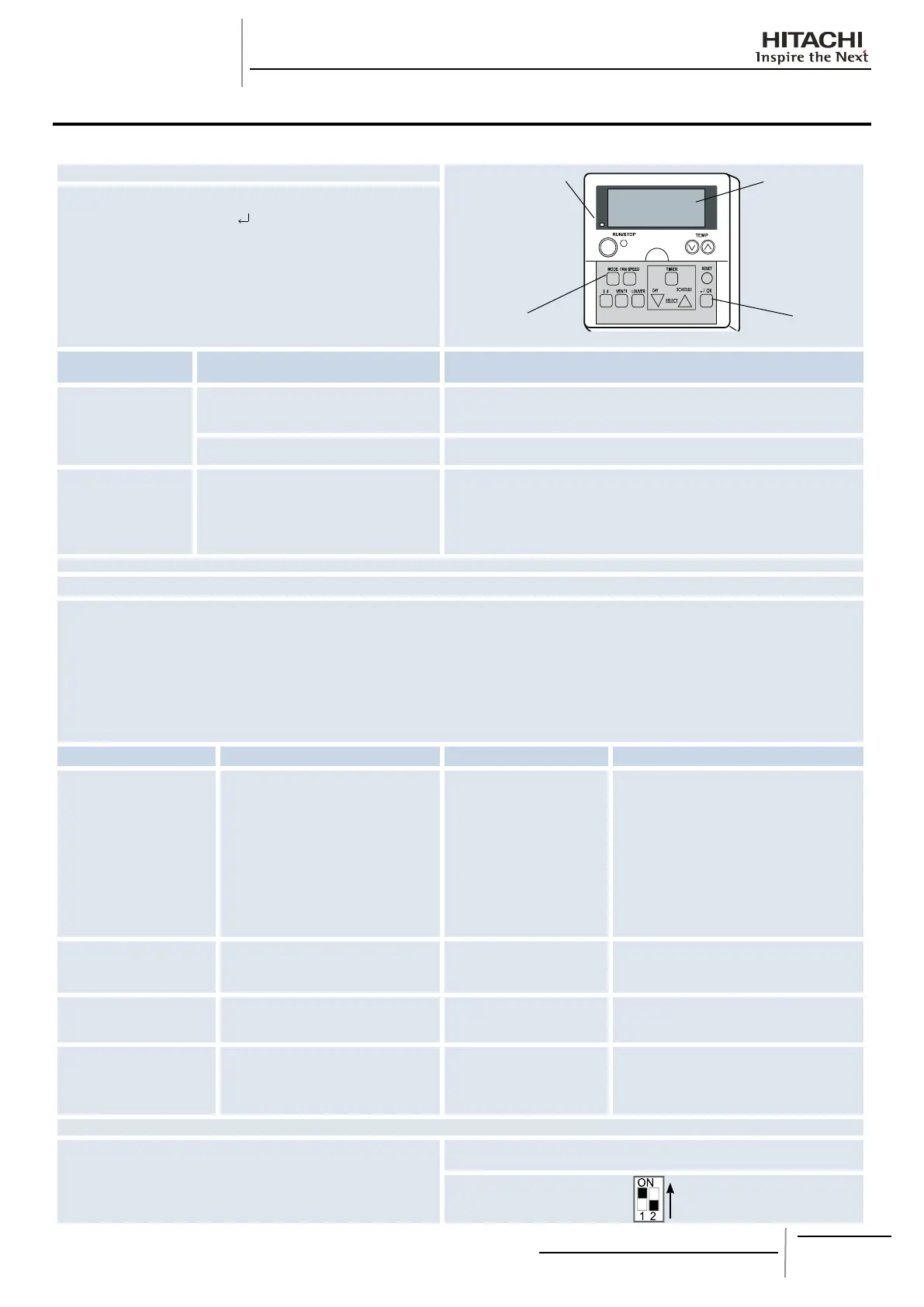

15.1. PROCEDURA DI PROVA DEL FUNZIONAMENTO DEL COMANDO REMOTO
Attivare gli interruttori di alimentazione dell’unità interna e delle unità RASC.
Impostare la modalità TEST RUN sul controllo remoto.
Premere gli interruttori "MODE" e “ OK” contemporaneamente per più di 3
secondi.
a) Se sul comando remoto vengono visualizzati l'indicazione "TEST RUN" e
il numero di unità collegate al comando remoto (ad esempio “”) sono
visualizzati sul dispositivo di controllo remoto, la connessione del cavo del
controllo remoto è corretta.→Andare al punto
b) Se non viene visualizzata alcuna indicazione o se il numero di unità
indicate è inferiore al numero effettivo di unità installate, si sono vericate
delle anomalie.→Andare al punto
Indicazione sul
dispositivo di
controllo remoto
Aree di errore Punti da controllare dopo lo spegnimento
Nessuna
indicazione
L’alimentazione dell’unità RASC non è stata
-
attivata.
La connessione del cavo del controllo remoto -
non è corretta.
1. Punti di connessione del cavo del comando remoto Morsettiera del comando remoto e
dell'unità interna.
2. Contatto dei morsetti del cavo del controllo remoto.
I cavi di alimentazione non sono stati installati
-
correttamente o sono allentati.
3. Connection Order of each Terminal Board
4. Serraggio delle viti di ciascuna morsettiera.
Il numero di unità
collegate è errato
L’alimentazione dell’unità RASC non è stata
-
attivata.
I cavi della linea operativa tra l'unità interna e
-
l'unità RASC non sono collegati.
La connessione dei cavi di controllo tra ciascuna
-
unità interna non è corretta. (nel caso di un unico
controllo remoto per più unità)
5. Impostazione degli interruttori DIP sul circuito stampato.
6. Collegamenti sul PCB
7. Vedere voci
1, 2 e 3.
Tornare a
dopo aver realizzato il controllo
Selezionare TEST RUNNING MODE premendo l’interruttore MODE (COOL o HEAT)
Premere l'interruttore RUN/STOP.
a Verrà avviata l'attività TEST RUN. (l'interruttore OFF-TIMER sarà impostato su 2 ore e l’attività TEST RUN verrà completata dopo 2 ore di funzionamento oppure
premendo di nuovo l’interruttore RUN/STOP).
NOTA:
Nonostante l'attività TEST RUN ignori i limiti di temperatura e la temperatura ambiente durante il riscaldamento per consentire la continuità dell'operazione, le protezioni
sono attive. È possibile pertanto che la protezione si attivi se il riscaldamento durante il TEST RUN viene eseguito con una temperatura ambiente elevata.
Il tempo di funzionamento del TEST RUN può essere modicato/aumentato premendo l'interruttore del tempo sul controllo remoto.
b Se l'unità non viene avviata o la spia dell'attività sul dispositivo di controllo remoto lampeggia, si sono vericate delle anomalie. →Andare al punto
Indicazione interruttore
Telecomando
Condizione dell'unità Aree di errore Punti da controllare dopo lo spegnimento
La spia dell'attività
lampeggia (1 volta/1
sec). Lampeggiano
anche il numero di unità
e il codice di allarme
"03".
L'unità non viene avviata.
L’alimentazione dell’unità RASC non
è stata attivata.
I cavi di alimentazione della linea
operativa non sono stati installati
correttamente o sono allentati.
1. Ordine di connessione di ciascuna morsettiera.
2. Serraggio delle viti di ciascuna morsettiera.
NOTA:
Metodo di ripristino del fusibile per il circuito
operativo. La presenza di un fusibile (FUSE4 sul
PCB1 dell'unità interna, EF1 sul PCB1 dell’unità
RASC) consente di proteggere il circuito operativo
del PCB quando le linee elettriche sono collegate
alle linee operative. Se il fusibile si fonde, il
circuito operativo può essere ripristinato una
volta impostando l’interruttore DIP sul PCB come
indicato in
La spia dell'attività
lampeggia (1 volta/2
sec.).
L'unità non viene avviata.
Guasto al cavo del controllo remoto.
Contatto dei connettori non corretto.
La connessione del cavo del
controllo remoto non è corretta
Vedere voci
1 e 2
La spia indicativa
lampeggia in modo
diverso rispetto ai casi
già descritti
L'unità non viene avviata oppure viene avviata
una volta e poi arrestata.
La connessione del termistore o
degli altri connettori non è corretta.
Scatta l'elemento di protezione o
qualcosa di simile.
Vericare la tabella dei codici di allarme nel Catalogo
Tecnico (operazione riservata al personale di
assistenza).
La spia dell’attività
lampeggia (1
volta/1sec.)
N. unità , Codice
allarme e Codice
unità Elampeggia
L'unità non viene avviata.
La connessione del cavo del
controllo remoto tra le unità interne
non è corretta.
Vericare la tabella dei codici di allarme nel Catalogo
Tecnico (operazione riservata al personale di
assistenza).
Tornare a
dopo aver realizzato il controllo
Istruzioni per il recupero di un fusibile del circuito di trasmissione bruciato:
1. Correggere lo schema della morsettiera.
2. Applicare la procedura indicata accanto.
PCB interno DSW7
interruttore sul 1º pin
Numero di
unità collegate
Spia di
funzionamento
To Next Page
