202
PMML0140A rev.1 - 07/2009
PROVA DE
FUNCIONAMENTO

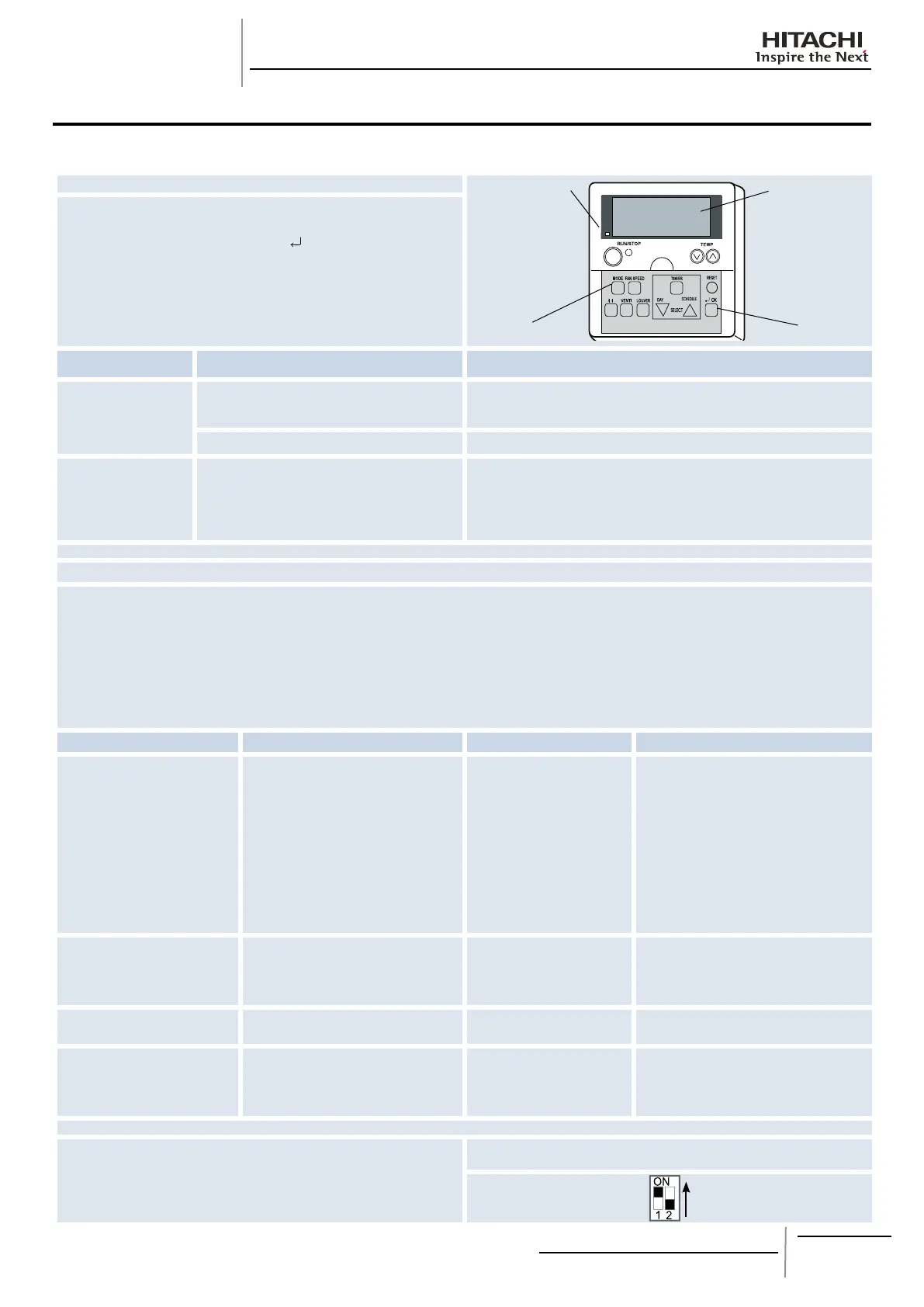

15.1. PROCEDIMENTO PARA EXECUTAR A PROVA DE FUNCIONAMENTO COM O CONTROLO
REMOTO
LIGUE a fonte de alimentação das unidades interior e RASC
Seleccione o modo “TEST RUN” com o controlo remoto.
Prima simultaneamente os botões “MODE” e “ OK” durante mais de 3 segundos.
a) Se “TEST RUN” e o número de unidades ligadas ao controlo remoto (por
exemplo “”) aparecerem indicados no controlo remoto, a ligação do cabo do
controlo remoto está correcta.→Vá para
b) Se não aparecer nenhuma indicação ou se o número de unidades indicado for
inferior ao número real de unidades, há alguma anomalia.→Vá para
Indicação do controlo
remoto
Anomalias Pontos de inspecção após DESLIGAR a fonte de alimentação
Nenhuma indicação
A fonte de alimentação da unidade RASC não está
-
LIGADA.
A ligação do cabo do controlo remoto é incorrecta. -
1. Pontos de ligação do cabo do controlo remoto, placa de terminais
do controlo remoto e unidade interior.
2. Contacto dos terminais do cabo do controlo remoto.
Os cabos de ligação da linha da fonte de alimentação
-
estão em mau estado ou mal apertados.
3. Ordem de ligação de cada placa de terminais
4. Aperto dos parafusos de cada placa de terminais.
O número de
contagem das
unidades ligadas é
incorrecto
A fonte de alimentação da unidade RASC não está
-
LIGADA.
O circuito da linha de comando entre a unidade -
interior e a unidade RASC não está ligado.
A ligação dos cabos de controlo entre as unidades -
interiores é incorrecta. (Quando um controlo remoto
controla múltiplas unidades).
5. Ajuste do micro-interruptor na placa de circuito impresso
6. Ligação na PCB
7. É igual aos itens
1, 2 e 3.
Regressar a
depois de vericar
Seleccione TEST RUNNING MODE premindo o botão MODE (COOL ou HEAT)
Prima o botão RUN/STOP.
a Será iniciado o funcionamento de TEST RUN. (O relógio será ajustado para desligar após 2 horas e o funcionamento de TEST RUN terminará após 2 horas de
funcionamento da unidade ou premindo o botão RUN/STOP novamente).
NOTA:
O funcionamento de TEST RUN ignora a limitação de temperatura e a temperatura ambiente durante o funcionamento de aquecimento para que o funcionamento seja
contínuo, mas as protecções mantêm-se activas. Consequentemente, a protecção pode ser activada quando o funcionamento de TEST RUN for executado a uma
temperatura ambiente elevada.
O tempo de funcionamento do TEST RUN pode ser modicado/aumentado premindo o botão Time no controlo remoto.
b Se a unidade não arrancar ou a lâmpada de funcionamento do controlo remoto piscar, existem anomalias. →Vá para
Indicação do
controlo remoto
Condição da unidade Anomalias
Pontos de inspecção após DESLIGAR a fonte de
alimentação
A lâmpada de funcionamento
pisca. (1 vez/1 segundo). O
n.º de unidade e o código de
alarme 03 piscam.
A unidade não arranca.
A fonte de alimentação da unidade
RASC não está LIGADA.
Os cabos de ligação da linha de
comando estão em mau estado ou
mal apertados.
1. Ordem de ligação de cada placa de terminais.
2. Aperto dos parafusos das placas de terminais.
NOTA:
Método de recuperação do FUSÍVEL do
circuito de operação. Existe um fusível
(FUSE4 na PCB1 da unidade interior, EF1
na PCB1 da unidade RASC) para proteger
o circuito de comando na PCB, quando as
linhas de alimentação estão ligadas às linhas
de comando. Se o fusível fundir, o circuito
de comando pode ser recuperado uma vez
ajustando o micro-interruptor da PCB, como
mostrado em
A lâmpada de funcionamento
pisca. (1 vez/2 segundos)
A unidade não arranca.
O cabo do controlo remoto está
partido.
O contacto dos conectores não está
em boas condições.
A ligação do cabo do controlo
remoto é incorrecta.
É igual aos itens
1 e 2
A indicação pisca, excepto
como indicado acima.
A unidade não arranca, ou arranca e pára.
Defeito na ligação ao termístor
ou noutras ligações. Disparo da
protecção, ou outro.
Consulte a tabela de modos anómalos, no Catálogo
Técnico (deverá ser efectuado por pessoal de
assistência técnica).
A lâmpada de funcionamento
pisca. (1 vez/1 segundo)
O N.º da unidade , o
código de alarme e o
código da unidade E
piscam
A unidade não arranca.
A ligação do cabo do controlo
remoto entre as unidades interiores
não está em boas condições.
Consulte a tabela de modos anómalos, no Catálogo
Técnico (deverá ser efectuado por pessoal de
assistência técnica).
Regressar a
depois de vericar
Instruções para recuperação quando o fusível do circuito de transmissão fundir:
1. Corrija as ligações eléctricas à placa de terminais.
2. Efectue o procedimento indicado ao lado.
Micro interruptor n.º 7 da PCB interior
Coloque o pino nº. 1 na posição "ON"
Contagem
do número
de unidades
ligadas
Lâmpada de
funcionamento
