218
PMML0140A rev.1 - 07/2009
MONTERING AF
ENHEDER

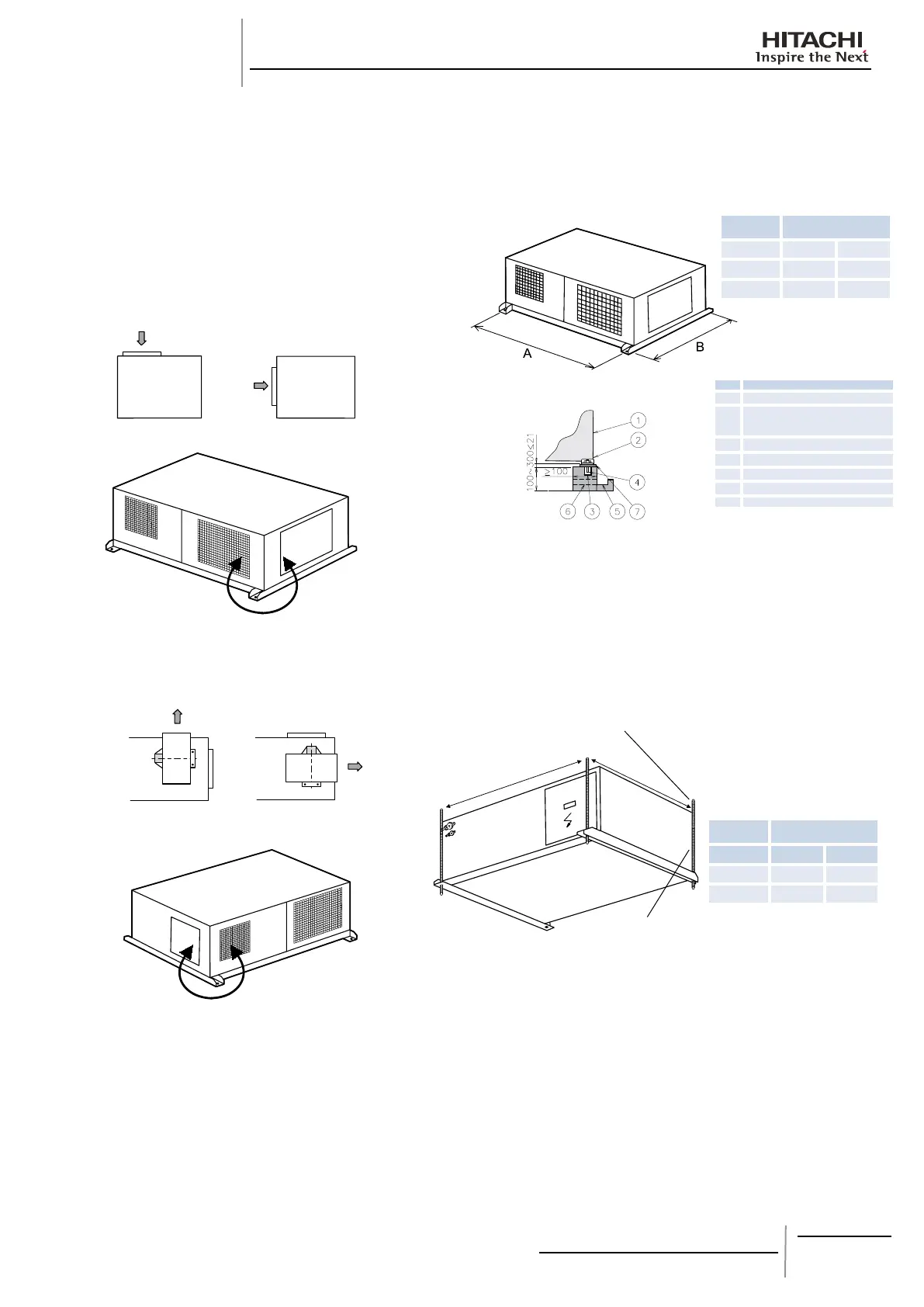

10.1.3. TILGÆNGELIG KONFIGURATION
En anden konguration er tilgængelig for RASC-enheden
ved ombytning af luftindtags- og luftudsugningspanelerne (og
ventilatorpositionen i tilfælde af
RASC-10HRNE).
Ændring af luftindtag (valgfrit)
¡
For at ændre luftindtaget er det tilstrækkeligt at bytte rundt -
på de angivne panelpositioner. Begge paneler er monteret til
enhedens chassis med skruer.
Skift panel
(Medfølger)
(valgfrit)
(Set fra oven)
Ændring af luftudtag (kun muligt ved RASC-10HRNE) ¡
For at ændre luftudtaget er det ligeledes nødvendigt at bytte -
rundt på panelerne. Ventilatorens udsugningspanel fastgøres
til ventilatoren på følgende måde:
Skift panel
10.1.4. MONTERINGSPLADS
Betonfundament inden i bygning ¡
1. Fundamentet bør være plant, og det anbefales at hæve
det 100-300mm over jordniveau.
2. Monter et aøb rundt om fundamentet for at sikre et
effektivt aøb.
3. Ved montering skal enheden fastgøres med M10-
ankerbolte.
4. Anvend antivibrationsgummi (ca. 60 grader) mellem
enheden og fundamentet.
5. På kolde morgener kan aøbsvandet sommetider fryse til
is. Undgå derfor aøb, hvor der ofte færdes mennesker,
fordi det kan være glat.
6. Kontrollér at vandtætningsmidler føres helt til fundamentet.
7. For at undgå at aøbsmekanismen placeres forkert, skal
enheden monteres således, at vandudløbsdelene er
placeret en anelse lavere (ca. 20 mm) end den anden side.
Ophængt enhed
¡
1. Enheden hænges op som vist i guren.
2. Sørg for at loftet kan modstå enhedens vægt, som er angivet
på datapladen.
3. For at undgå at aøbsmekanismen placeres forkert, skal
enheden monteres således, at vandudløbsdelene er placeret
en anelse lavere (ca. 20 mm) end den anden side.
Bolt med krog
(M10)
Ophængningsbeslag
Mærke
Hældning på bolt med
krog
Model 3/5HP 10 HK
A (mm) 1250 1770
B (mm) 1300 1113
FORSIGTIG:
Hvis enheden er ophængt i loftet, skal monteringspunktet
være tilstrækkelig stærkt. Hvis ikke, skal pladen forstærkes
med bjælker osv. (over 150 kg pr. bolt med krog). I modsat
fald er der risiko for, at enheden falder ned eller at der
opstår unormal støj eller svingninger fra enheden.
Nr. Beskrivelse
Enhed
Skær dette stykke af møtrikken,
da servicedækslet ellers kan være
svært at fjerne
Mørtelhul (Ø 100 x dybde 150)
M10-ankerbolt
Aøb (bredde 100 x dybde 150)
Aøb
Vibrationssikkert gummi
Mærke Hældning på ankerbolt
Model 3/5HP 10 HK
A (mm) 1250 1770
B (mm) 1300 1113
