231
PMML0140A rev.1 - 07/2009
ELEKTRISK
LEDNINGSFØRING

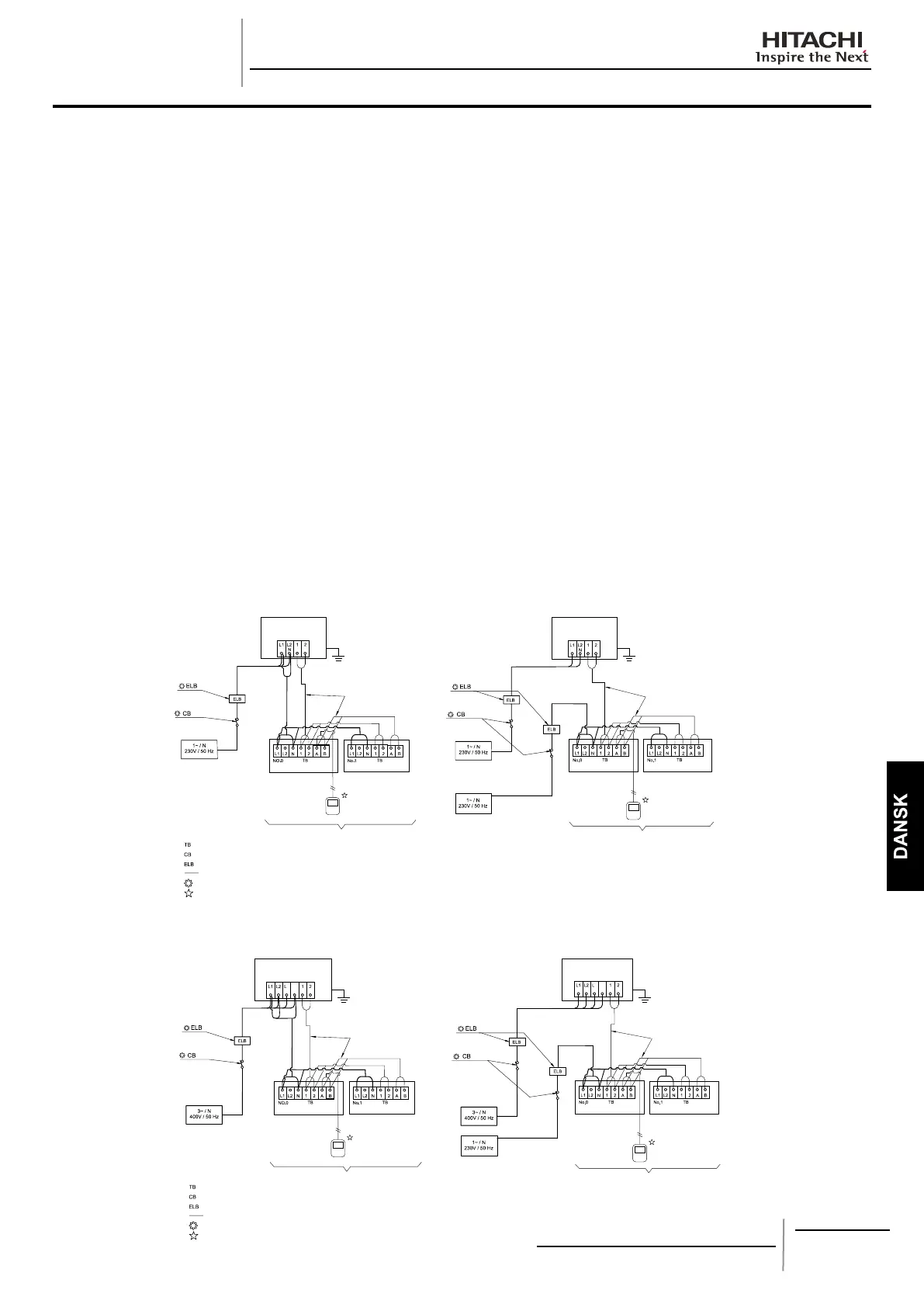

13.3. GENERELT OM LEDNINGSFØRING
RASC-(3/5)HVRNE ¡
Strøm fra RASC-enheden til indendørsenheden Uafhængig strøm til RASC-enheden og indendørsenheden
RASC-enhed
til system nr. 0
RASC-enhed
til system nr. 0
Driftslinie
(parsnoet afskærmet eller
snoet afskærmet kabe)
DC5V (ikke-polær
transmission,
H-LINK-system)
Fjernbetjeningspanel
I RASC-3/5HVRNE: Max. 2 indendørsenheder til kølekredsløb
Driftslinie (parsnoet
afskærmet eller snoet
afskærmet kabe)
DC5V (ikke-polær
transmission,
H-LINK-system).
Fjernbetjeningspanel
Indendørsenhed Indendørsenhed
Indendørsenhed Indendørsenhed
Klembræt
Afbryder
ELB (fejlstrømsafbryder)
Kabelføring på monteringsstedet
Leveres lokalt
Ekstra tilbehør
I RASC-3/5HVRNE: Max. 2 indendørsenheder til kølekredsløb
RASC-10HRNE ¡
Strøm fra RASC-enheden til indendørsenheden Uafhængig strøm til RASC-enheden og indendørsenheden
RASC-enhed
til system nr. 0
RASC-enhed
til system nr. 0
Driftslinie
(parsnoet afskærmet eller
snoet afskærmet kabe)
DC5V (ikke-polær transmission,
H-LINK-system)
Fjernbetjeningspanel
Max. 4 indendørsenheder til kølekredsløb
Driftslinie (parsnoet
afskærmet eller snoet
afskærmet kabe)
DC5V (ikke-polær
transmission,
H-LINK-system).
Fjernbetjeningspanel
Indendørsenhed
Indendørsenhed
Indendørsenhed Indendørsenhed
Klembræt
Afbryder
ELB (fejlstrømsafbryder)
Kabelføring på monteringsstedet
Medfølger ikke
Ekstra tilbehør
Max. 4 indendørsenheder til kølekredsløb
13.3.1. LEDNINGSFØRING MELLEM
INDENDØRSENHEDEN OG RASC-ENHEDEN
Forbind ledningerne mellem indendørsenheden og RASC-
enheden som vist nedenfor.
Kontroller klemmen til strømforsyningskablet (klemme "L1" til
"L1" og "N" til "N" på hvert enkelt klemmebræt: vekselstrøm 230
V) og mellemkredsledninger (Driftsledning: klemme "1" til "1" og
"2" til "2" på hvert enkelt klemmebræt: jævnstrøm 5 V) mellem
indendørs- og RASC-enheden er forbundet korrekt. Ellers er der
risiko for, at nogle af komponenterne beskadiges.
Følg de lokale bestemmelser og retningslinjer, når du udfører
−
kabelarbejde.
Forbind driftsledningerne til enhederne i samme
−
kølekredsløb, (kølekredsløbets rør og styrekablerne skal
være forbundet til de samme indendørsenheder). Hvis
kølekredsløbets rør og styrekablerne er forbundet til enheder
i forskellige kølekredsløb, kan der opstå driftsforstyrrelser.
Benyt parsnoet kabel (over 0,75 mm²) til driftskablerne
−
mellem RASC- og indendørsenhederne og til driftskablerne
mellem indendørsenhederne indbyrdes (H-Link-forbindelse).
Et afskærmet kabelpar kan også bruges. Skærmen skal kun
have jordforbindelse på den ene kabelside.
Benyt afskærmede kabler til mellemkredsløbets
−
ledningsføring for at beskytte enhederne imod
elektromagnetisk støj fra afstande på under 300 m og i øvrigt
i henhold til lokale bestemmelser.
Brug ikke mere end tre ledere til driftskabler (H-Link).
−
Ledernes størrelse skal vælges, så de overholder nationale
regulativer.
Lav en åbning i nærheden af strømforsyningsledningernes
−
tilslutningsåbning, når der forbindes ere RASC-enheder til
den samme strømforsyningskilde.
De anbefalede sikringsstørrelser fremgår af
−
tabellen Elektriske data og anbefalet ledningsføring,
sikringsstørrelse/1 UE.
Hvis der ikke benyttes forbindelsesrør til ledningsføringen,
−
fastgøres gummibøsningerne til panelet med klæbemiddel.
Al ledningsføring tillige med alt udstyr, der anvendes på
−
monteringsstedet skal være i overensstemmelse med
internationale og lokale bestemmelser.
FORSIGTIG:
Al ledningsføring tillige med alle anvendte elkomponenter
på monteringsstedet skal være i overensstemmelse med
lokale bestemmelser.
BEMÆRK:
Vær opmærksom på tilslutningen af driftsledningen. Fe-
jlagtig tilslutning kan medføre funktionssvigt af printpladen.
