241
PMML0140A rev.1 - 07/2009
INSTALLATIE VAN
EXTERNE BEDIENING

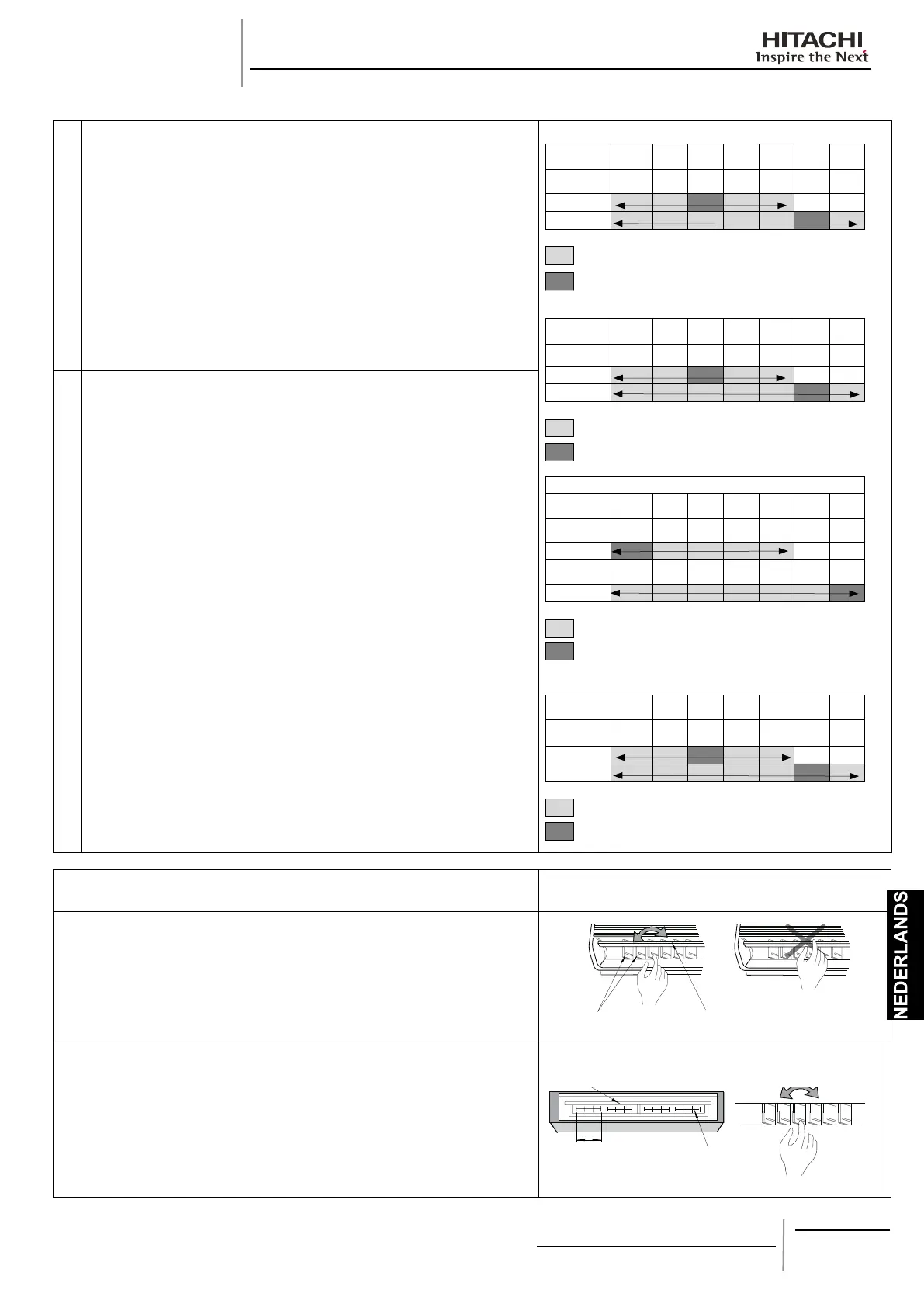

5.1.5. PROCEDURE VOOR HET INSTELLEN VAN DE JALOEZIEAFSLUITING
De jaloezieafsluiter instellen
1. Wanneer u op de schakelaar SWING LOUVER drukt, begint de
jaloezieafsluiter te werken. Het bereik van de kantelhoek van de
afsluiter is ongeveer 70° van de horizontale positie naar de verticale
positie. Wanneer het symbool “beweegt, betekent dit dat de
jaloezie voortdurend in beweging is.
2. Wanneer de jaloezie niet hoeft te bewegen, drukt u opnieuw op de
schakelaar SWING LOUVER. De jaloezie wordt stopgezet in de
hoek die wordt aangegeven met de richting van het symbool “
“
symbool.
3. Wanneer het systeem wordt opgestart voor verwarmen en ontdooien
en de thermostaat AAN staat, is de luchtuitlaathoek ingesteld
op 20° bij de RCI-serie en op 40° bij de RCD-serie. Wanneer de
uitlaattemperatuur hoger wordt dan ongeveer 30 °C, worden de
jaloezieafsluiters geactiveerd.
Instellen van de jaloezie
1. Bij de standen COOL (koelen) en DRY (drogen) kan de
luchtuitlaathoek op 5 posities worden ingesteld. Voor het verwarmen
kan de luchtuitlaathoek op 7 posities worden ingesteld.
2. Als u de positie van de jaloezie wilt vastzetten, drukt u eerst op de
knop SWING LOUVER om het kantelen van de jaloezie te starten en
drukt u nogmaals op de knop SWING LOUVER wanneer de jaloezie
in de gewenste positie staat.
3. Wanneer het systeem wordt opgestart voor verwarmen en ontdooien
en de thermostaat AAN staat, is de luchtuitlaathoek ingesteld
op 20° bij de RCI-serie en op 40° bij de RCD-serie.Wanneer de
uitlaattemperatuur hoger wordt dan ongeveer 30 °C, worden de
jaloezieafsluiters geactiveerd.
Wanneer de hoek van de jaloezieën tijdens het verwarmen is
ingesteld op 55° (voor RCI), 65° ( voor RCD) of 70° (voor beide) en
de bedrijfsmodus wordt gewijzigd in koelen, worden de jaloezieën
automatisch ingesteld op een hoek van 45° (voor RCI) of 60° (voor
RCD).
OPMERKING:
De werkelijke hoek van de jaloezie wordt met enige vertraging
weergegeven op het LCD-scherm. Wanneer u op de knop
SWING LOUVER drukt, wordt de jaloezieafsluiter niet
onmiddellijk stopgezet. De jaloezie kantelt nog eenmaal. Als de
jaloezieafsluiters moeten worden gekanteld voor reinigings- of
andere doeleinden, moet u de stand voor automatische instelling
selecteren om de vier jaloezieafsluiters in dezelfde stand te zetten.
Draai de jaloezieafsluiters niet handmatig. Anders kan het
jaloezieafsluitermechanisme beschadigd raken (bij alle units).
LET OP
Wandgemonteerd model (RPK): •
Stel de verticale jaloezieafsluiters met de hand in om de lucht in de gewenste
richting te laten afvoeren
Draai blad 1 niet naar links en blad 2 niet naar rechts van de verticale
jaloezieafsluiting.
Automatisch instellen van de jaloezieafsluiter:•
Wanneer de unit niet in werking is, worden twee luchtjaloezieën automatisch
gestopt in de gesloten positie.
Plafondgemonteerd model (RPC): •
De verticale jaloezieafsluiting bestaat uit vier sets jaloezieafsluitingen. Stel de
verticale jaloezieafsluiters met de hand in om de lucht in de gewenste richting te
laten afvoeren.
OPMERKING:
Bij de modellen zonder jaloezieafsluiter worden de hiervoor vermelde
indicaties niet weergegeven op de schakelaar voor afstandsbediening. In
dat geval moet de jaloezieafsluiter handmatig worden ingesteld.
Horizontale jaloezieafsluiter
Verticale jaloezieafsluiter
Eén set
Verticale jaloezieafsluiter
Horizontale jaloezieafsluiter
RCI (type 4-wegcassette)
Indicator
Hoek jaloezie
(ongeveer)
Circa
25°
Circa
30°
Circa
35°
Circa
40°
Circa
50°
Circa
55°
Circa
60°
Koeling-
Verwarming-
Mogelijke hoeken
Aanbevolen hoek
RCD (type 2-wegcassette)
Indicator
Hoek jaloezie
(ongeveer)
Circa
40°
Circa
45°
Circa
50°
Circa
55°
Circa
60°
Circa
65°
Circa
70°
Koeling-
Verwarming-
Mogelijke hoeken
Aanbevolen hoek
RPK (Wandmodeltype)
Indicator
Hoek jaloezie
(ongeveer)
Circa 35°
Circa
40°
Circa
45°
Circa
50°
Circa
55°
Circa
60°
Circa
70°
Koeling-
Hoek jaloezie
(ongeveer)
Circa
40°
Circa
45°
Circa
50°
Circa
55°
Circa
60°
Circa
65°
Circa
70°
Verwarming-
Mogelijke hoeken
Aanbevolen hoek
RPC (Plafondmodeltype)
Indicator
Hoek jaloezie
(ongeveer)
Horizontale
Circa
15°
Circa
30°
Circa
40°
Circa
50°
Circa
60°
Circa
80°
Koeling-
Verwarming-
Mogelijke hoeken
Aanbevolen hoek
Mogelijke hoeken
Mogelijke hoeken
Mogelijke hoeken
Mogelijke hoeken
Mogelijke hoeken
Mogelijke hoeken
Mogelijke hoeken
Mogelijke hoeken
