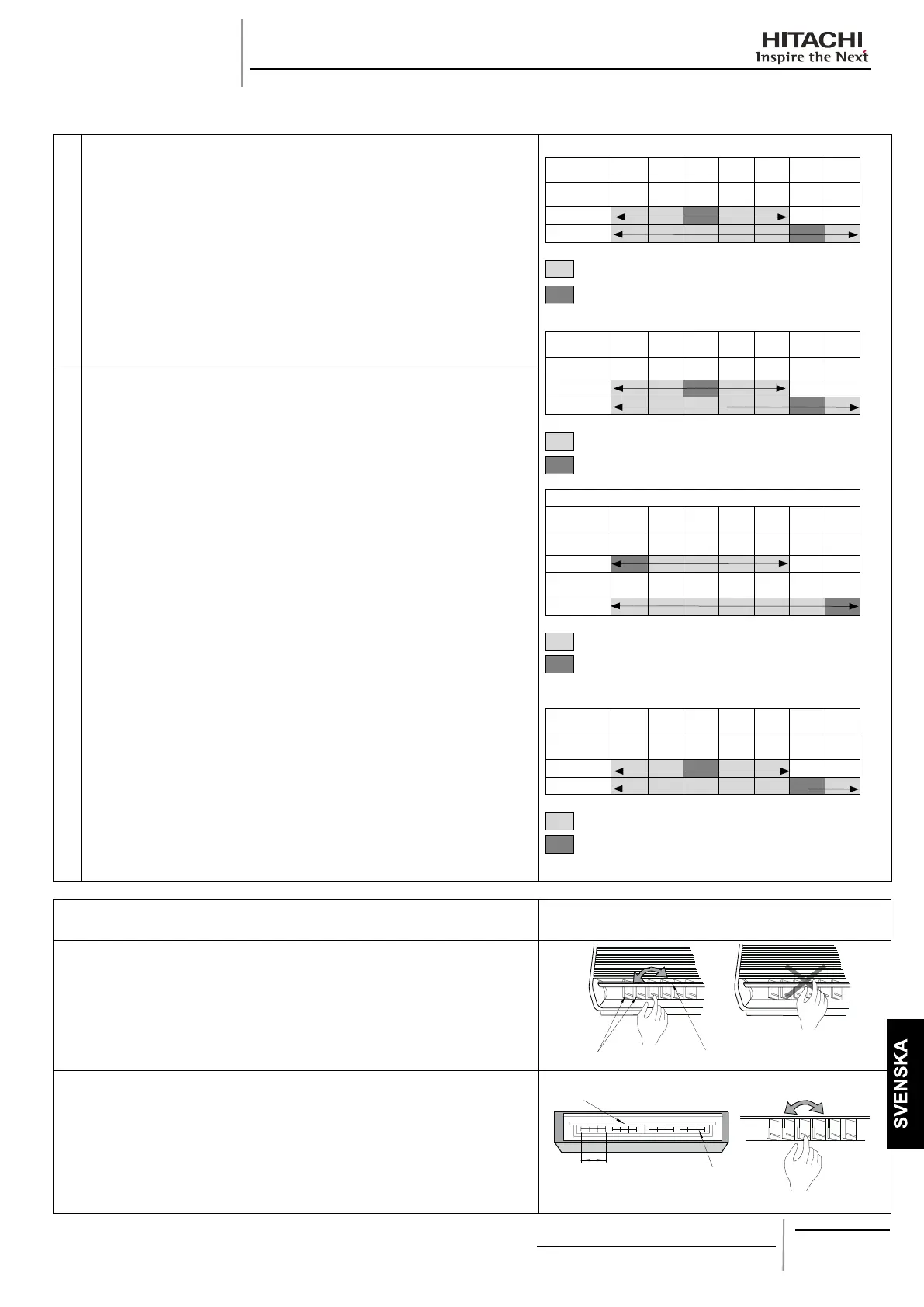

5.1.5. INSTÄLLNING AV SPJÄLLRIKTNING
Ställa in spjällriktningen
1. När du trycker på SWING LOUVER-omkopplaren börjar spjället att
röra sig. Spjället kan röra sig cirka 70° från det vågräta läget till det
lodräta. När symbolen ”” rör sig visar det att spjället yttar sig
kontinuerligt.
2. När du inte längre vill att spjället ska röra sig trycker du på SWING
LOUVER igen. Spjället stoppas i det läge som symbolen ”
” visar.
3. Frånluftens vinkel är xerad vid 20° för RCI-serien och 40° för RCD-
serien när uppvärmning och avfrostning startas och termostaten
är på. När frånluftens temperatur är högre än ca 30 °C aktiveras
spjället.
Fixera spjället
1. I lägena COOL och DRY kan vinkeln för frånluft ändras till fem olika
lägen. Den kan ändras till sju olika lägen vid uppvärmning.
2. Du xerar spjället genom att först trycka på SWING LOUVER så att
spjället börjar röra sig, och sedan trycka på SWING LOUVER igen
när spjället är i önskat läge.
3. Frånluftens vinkel är xerad vid 20° för RCI-serien och 40° för RCD-
serien när uppvärmning och avfrostning startas och termostaten
är på.När frånluftens temperatur är högre än ca 30 °C aktiveras
spjället.
När spjällen är xerade i en vinkel på 55° för RCI, 65° för RCD
eller 70° för båda under uppvärmning och driften ändras till kylning,
xeras spjällen automatiskt vid 45° för RCI och 60° för RCD.
OBS!
Det sker en fördröjning mellan det att spjällets vinkel ändras och att
vinkeln visas på LCD-skärmen. När du trycker på SWING LOUVER
stannar inte spjället direkt utan föryttar sig ytterligare ett steg. Om
spjällen behöver yttas vid rengöring eller av annan anledning,
väljer du det automatiska inställningsläget för att ytta de fyra
spjällen till samma plats.
Vrid inte spjället för hand. Spjällmekanismen kan skadas (i alla enheter).
OBS
Väggmonterad modell (RPK): •
Justera de lodräta spjällen manuellt så att de blåser ut luften i rätt riktning.
Vinkla inte blad 1 på vänster sida och blad 2 på höger sida om det lodräta spjället.
Automatisk inställning av spjället:•
När enheten inte används stannar de båda luftspjällen automatiskt i stängt läge.
Takmonterad modell (RPC): •
Det lodräta spjället består av fyra uppsättningar spjäll. Justera de lodräta spjällen
manuellt så att de blåser ut luften i rätt riktning.
OBS!
För de modeller som inte har ett spjäll som går att vinkla, visas inte
ovanstående indikatorer på fjärrkontrollen. I så fall måste spjället justeras
manuellt.
Vågrätt spjäll
Lodrätt spjäll
En uppsättning
Lodrätt spjäll
Vågrätt spjäll
RCI (Kassett av 4-vägstyp)
Indikering
Spjällvinkel
(ungefärlig)
Ca
25°
Ca
30°
Ca
35°
Ca
40°
Ca
50°
Ca
55°
Ca
60°
Nedkylning
Uppvärmning
Vinkelintervall
Rekommenderad vinkel
RCD (Kassett av 2-vägstyp)
Indikering
Spjällvinkel
(ungefärlig)
Ca
40°
Ca
45°
Ca
50°
Ca
55°
Ca
60°
Ca
65°
Ca
70°
Nedkylning
Uppvärmning
Vinkelintervall
Rekommenderad vinkel
RPK (Väggmonterad)
Indikering
Spjällvinkel
(ungefärlig)
Ca 35°
Ca
40°
Ca
45°
Ca
50°
Ca
55°
Ca
60°
Ca
70°
Nedkylning
Spjällvinkel
(ungefärlig)
Ca
40°
Ca
45°
Ca
50°
Ca
55°
Ca
60°
Ca
65°
Ca
70°
Uppvärmning
Vinkelintervall
Rekommenderad vinkel
RPC (Takmonterad)
Indikering
Spjällvinkel
(ungefärlig)
Vågrätt
Ca
15°
Ca
30°
Ca
40°
Ca
50°
Ca
60°
Ca
80°
Nedkylning
Uppvärmning
Vinkelintervall
Rekommenderad vinkel
Vinkelintervall
Vinkelintervall
Vinkelintervall
Vinkelintervall
Vinkelintervall
Vinkelintervall
Vinkelintervall
Vinkelintervall
