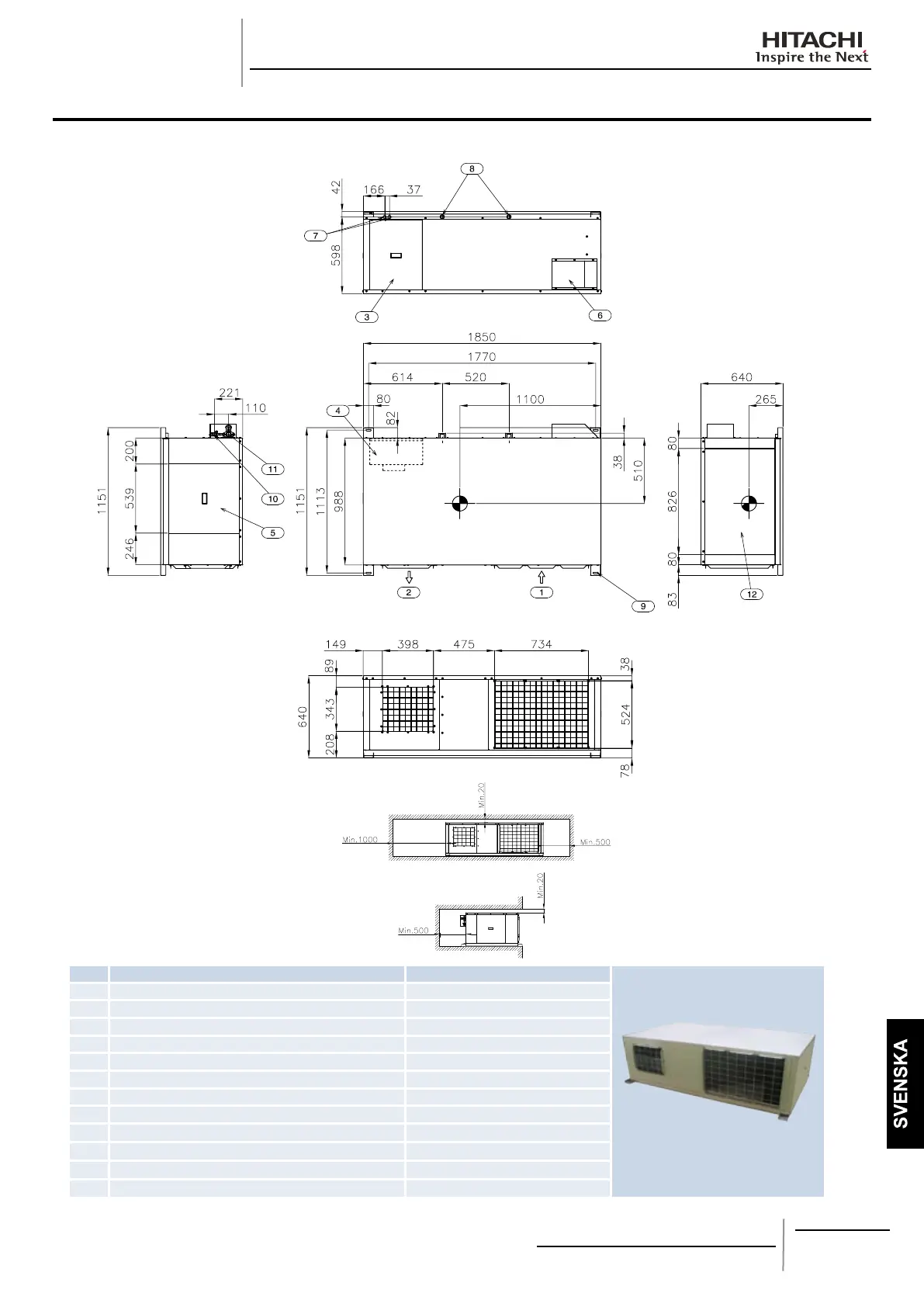

DELAR OCH MÅTT
8.2. RASC-10HRNE
Nr Beskrivning Kommentarer
1 Luftintag
2 Luftutlopp
3 Kopplingslådans hölje
4 Kopplingslåda
5 Fläktens servicelucka/Möjligt luftutlopp
6
Skydd för stoppventiler
7 Hål för kabelanslutningar 2-Ø25
8 Dräneringsrör 2-Ø30
9 Hål för att fästa enheten 4-Ø12x28
10 Kylvätskerör Flänsmutter: Ø12,7 (1/2”)
11 Kylgasrör Flänsmutter: Ø25,4 (1”)
12 Möjligt luftintag
