282
PMML0140A rev.1 - 07/2009
INSTALLATION AV
ENHETER

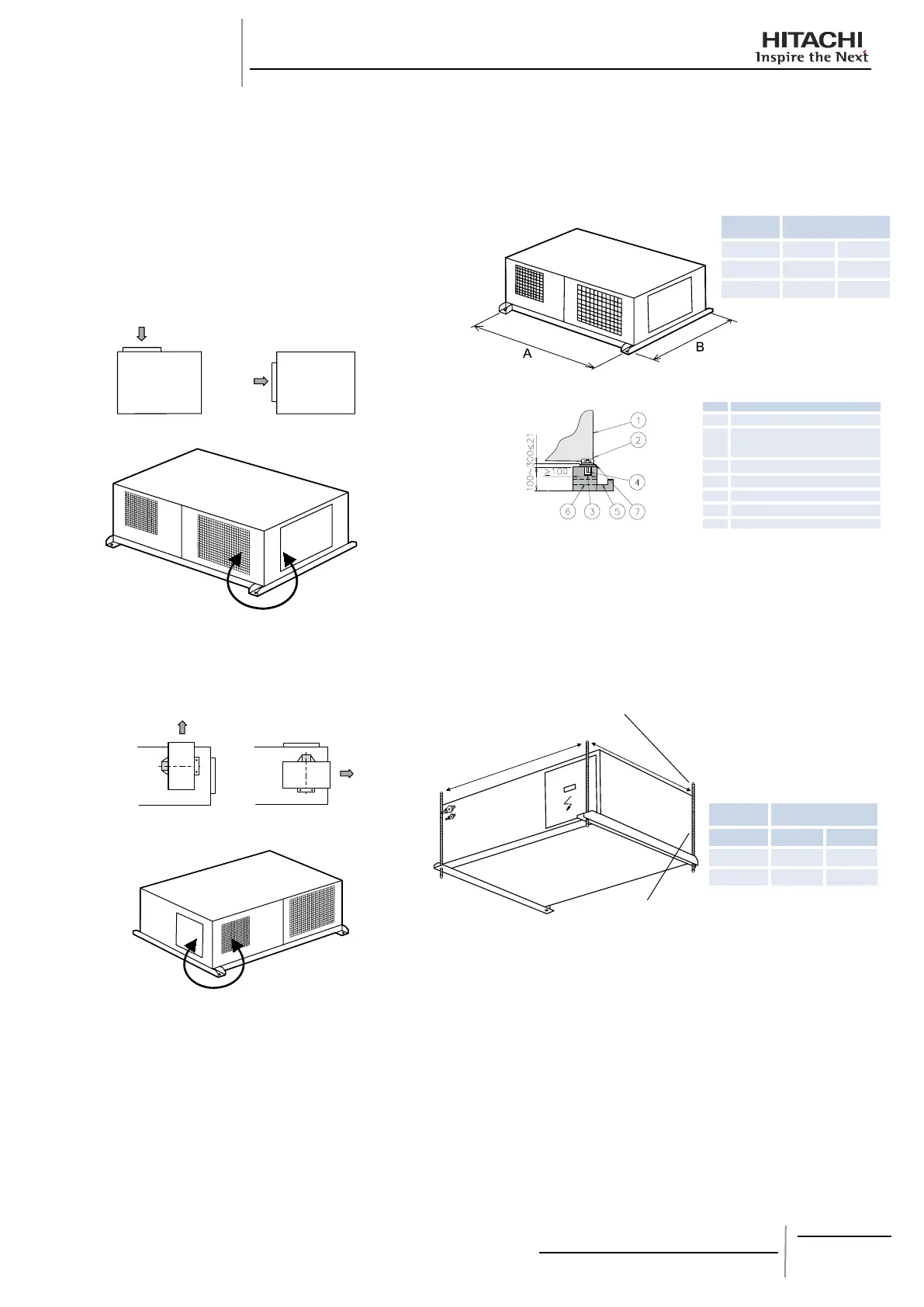

10.1.3. TILLGÄNGLIG KONFIGURATION
RASC-enheten kan kongureras på olika sätt bara genom att
byta plats på luftpanelerna för in- och utödet (och äktens
placering för
RASC-10HRNE-enhetens hölje).
Ändrat luftintag (alternativ)
¡
Om du ändrar luftintaget är det även viktigt att byta plats på de -
anvisade panelerna. Båda panelerna är fästa med skruvar på
enhetens hölje.
Byt panel
(medföljer)
(tillval)
(Toppvy)
Ändrat luftutlopp (endast ett alternativ för RASC- ¡
10HRNE)
Om du ändrar luftutloppet är det även viktigt att byta plats på -
panelerna. Fläktens utblåsningspanel sitter på äktstrukturen
och måste monteras så här:
Byt panel
10.1.4. BESTÄMMELSER FÖR
INSTALLATIONSPLATSEN
Cementgrund i byggnad ¡
1. Grunden bör nnas på plant underlag och vara 100–300
mm över marknivå.
2. Installera dränering runt fundamentet för att underlätta
avledning av vatten.
3. Fäst enheten med ankarbultar M10.
4. Använd vibrationsisolerande gummi (ca 60 grader) mellan
enhet och grund.
5. Dräneringsvattnet kan kalla morgnar frysa till is. Eftersom
det kan bli halt bör du undvika att leda dräneringsvattnet till
platser som ofta används.
6. Säkerställ att vattentäta åtgärder vidtas för grunden.
7. Installera enheten så att dräneringens utlopp är något
lägre (ca 20 mm) än andra sidan för att förhindra felaktig
dränering.
Upphängd enhet
¡
1. Häng upp enheten enligt följande bild.
2. Se till att taket håller för den vikt som anges på RASC-
enhetens märkplatta.
3. Installera enheten så att dräneringens utlopp är något lägre
(ca 20 mm) än andra sidan för att förhindra felaktig dränering.
Öglebult (M10)
Upphängningskonsol
Markering
Lutningsgrad för
öglebult
Modell 3/5 HP 10 HP
A (mm) 1250 1770
B (mm) 1300 1113
VARNING!
Kontrollera att installationsplatsen är tillräckligt hållbar om
enheten hängs upp i taket. Förstärk annars platsen med
en balk eller dylikt (varje öglebult ska tåla 150 kg). Annars
kan enheten ramla ner eller vinden ge upphov till ett onor-
malt ljud i enheten.
Nr Beskrivning
Enhet
Kapa den här delen av bulten.
Annars är det svårt att ta bort
serviceluckan
Murbrukshål (Ø100 x djup 150)
Ankarbult (M10)
Dränering (100 brett x 150 djupt)
Dränering
Vibrationsisolerande gummi
Markering
Lutningsgrad för
ankarbult
Modell 3/5 HP 10 HP
A (mm) 1250 1770
B (mm) 1300 1113
