293
PMML0140A rev.1 - 07/2009
ELEKTRISKA LEDNINGAR
VARNING!
Kontrollera att skruvar till anslutningsplintar är ordentligt
åtdragna.
VARNING!
Kontrollera att inomhusäkten och RASC-enheten har
−
stannat före arbete på elektriska ledningar eller översyn.
Skydda kablar, dräneringsrör och elektriska delar
−
från råttor och andra smådjur. Annars kan djur skada
oskyddade delar och i värsta fall kan brand uppstå.
Linda det medföljande tätningsmaterialet runt kablarna
−
och täta kabelanslutningshålet med tätningsmaterial för
att skydda produkten mot kondensvatten och insekter.
Fäst kablarna ordentligt med kabelklämman inuti
−
enheten.
Led kablarna genom utbrytningshålet på sidan när ett
−
skyddsrör används.
Fäst fjärrkontrollens kabel med kabelklämman inuti
−
kopplingslådan.
De elektriska ledningarna måste överensstämma med
−
nationella och lokala bestämmelser. Kontakta de lokala
myndigheterna avseende standard, regler, bestämmelser
och dylikt.
Kontrollera att jordledningen sitter fast ordentligt.
−
Anslut en säkring med angiven kapacitet.
FARA:
Anslut eller ändra inga kablar eller anslutningar om inte
huvudströmbrytaren är avstängd.
Kontrollera att jordkabeln är ordentligt ansluten, märkt och
fastsatt enligt nationella och lokala bestämmelser.
OBS!
Om det nns er än en strömkälla måste du kontrollera att
alla är avstängda.
13.2. ANSLUTNING AV ELEKTRISKA LEDNINGAR FÖR RASC-ENHETEN

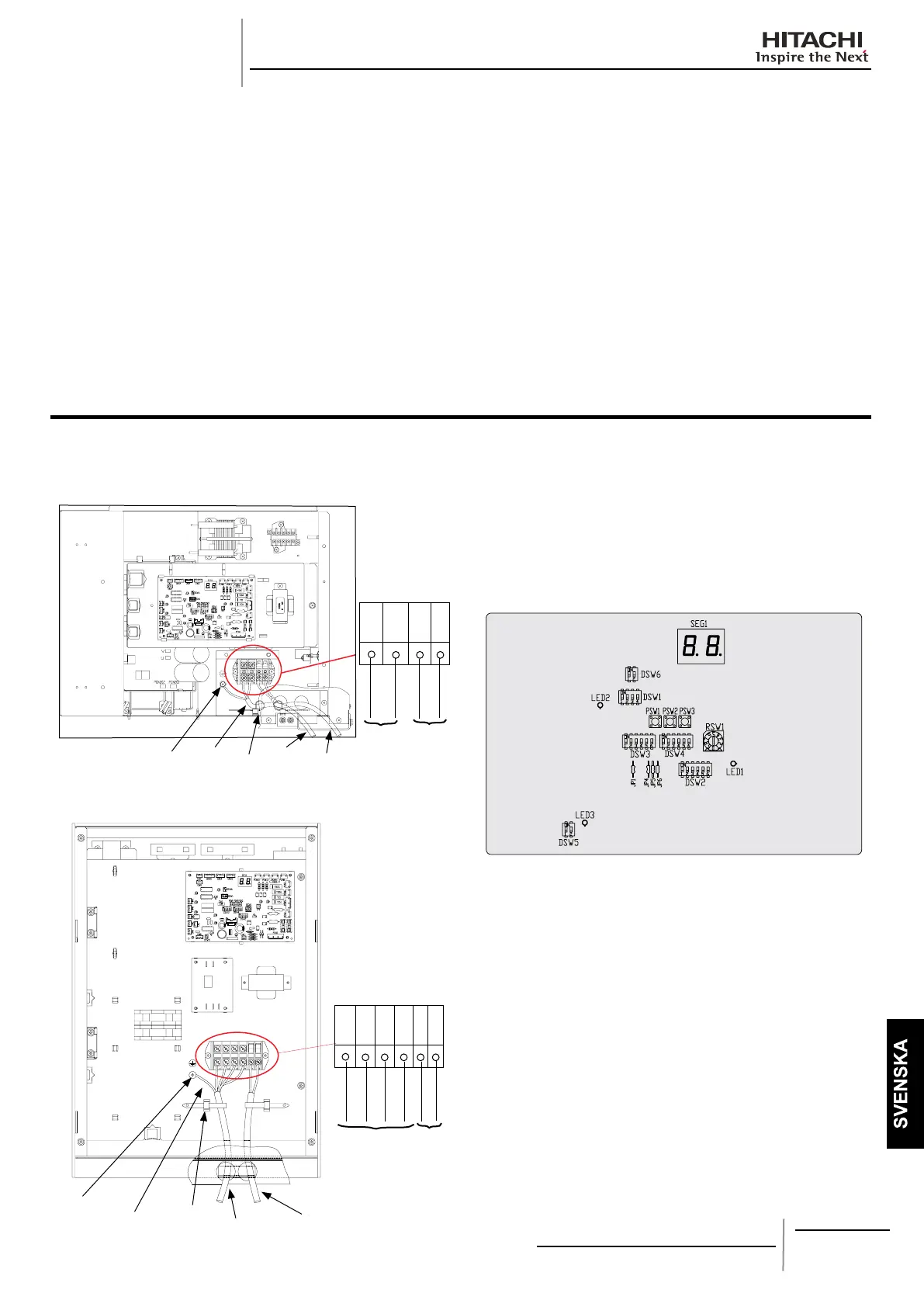

Anslutning av de elektriska ledningarna för RASC-enheten visas nedan:
RASC-3/5HVRNE
¡
L1 L2
N
1 2
AC230V
DC5 V
Elkablar
Överföringskabel
Jordklämma
Elkablar
Klämma
Elkablar
Överföringskabel
RASC-10HRNE ¡
Elkablar
L1 L2 L3 N 1 2
AC400V
Elkablar
DC5 V
Överföringskabel
Jordklämma
Elkablar
Klämma
Överföringskabel
13.2.1. INSTÄLLNING AV DIPKONTAKTER FÖR RASC-
ENHETEN
Antal och läge för dipkontakter ¡
På det tryckta kretskortet i RASC-enheten används 5 typer
av dipkontakter, 1 strömbrytare och en 3 tryckkontakt. De är
placerade enligt följande:
OBS!
Märket ”
▄
” anger dipkontakternas lägen. Siffrorna visar
inställningen före leverans och efter gjorda val.
OBS!
Innan dipkontakterna ställs in måste strömförsörjningen
brytas. Därefter ställs dipkontakternas lägen in. Om kon-
takterna ställs in utan att strömförsörjningen har brutits blir
inställningen ogiltig.
