295
PMML0140A rev.1 - 07/2009
ELEKTRISKA LEDNINGAR

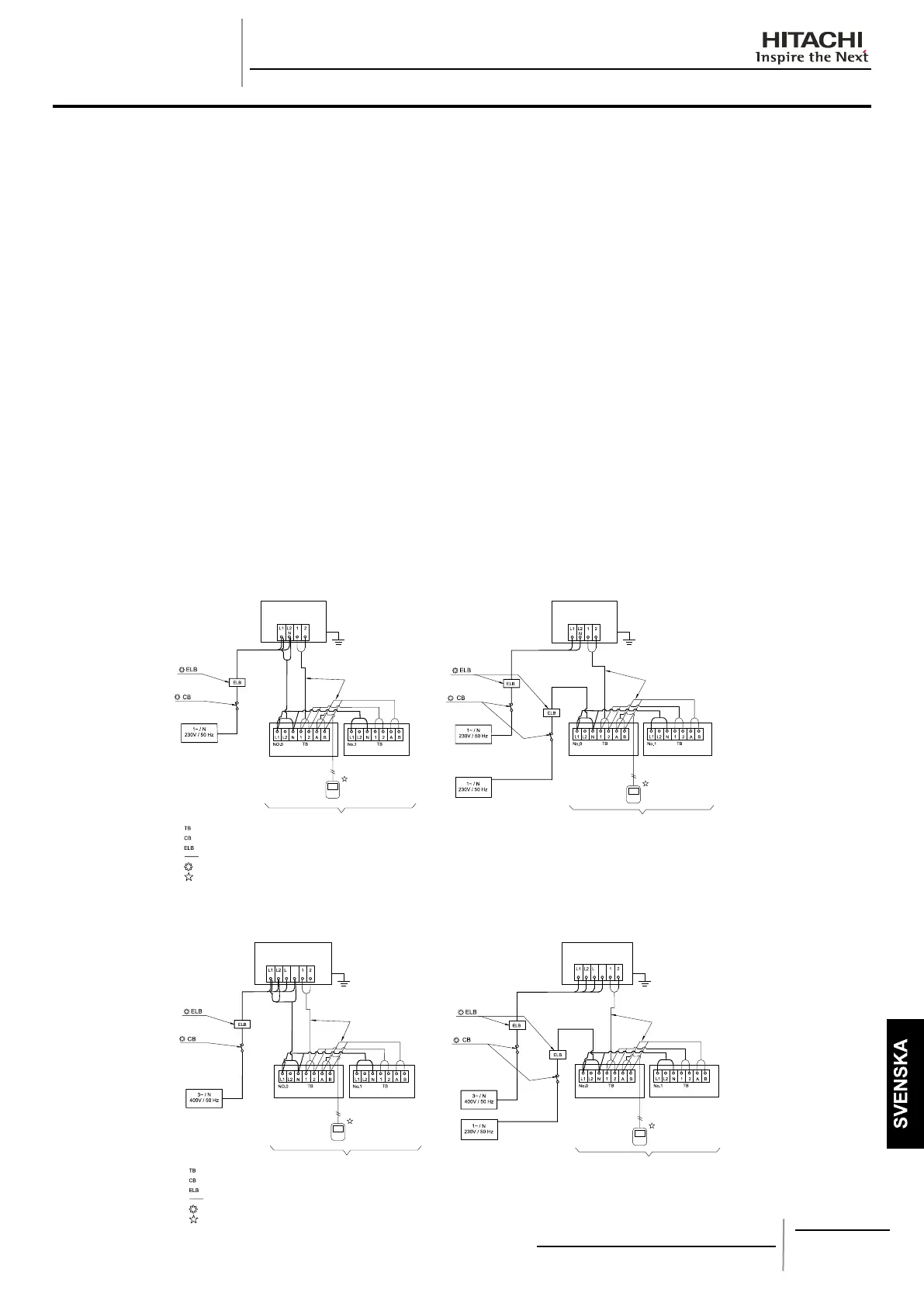

13.3. GEMENSAMMA KABLAR
RASC-(3/5)HVRNE ¡
Strömkälla mellan RASC-enhet och inomhusenhet Oberoende strömkälla för RASC-enhet och inomhusenhet
RASC-enhet
i system nr 0
RASC-enhet
i system nr 0
Driftskabel
(tvinnad skärmad parkabel
eller skärmad parkabel)
DC5V (icke-polär överföring,
H-LINK-system)
Fjärrkontroll
I RASC-3/5HVRNE: Max. 2 inomhusenheter per
kylmediecykel
Driftskabel
(tvinnad skärmad parkabel
eller skärmad parkabel)
DC5V (icke-polär
överföring,
H-LINK-system).
Fjärrkontroll
Inomhusenhet Inomhusenhet
Inomhusenhet Inomhusenhet
Terminalpanel
Automatsäkring
Jordfelsbrytare
Kablar
Medföljer
Extra tillbehör
I RASC-3/5HVRNE: Max. 2 inomhusenheter per kylmediecykel
RASC-10HRNE ¡
Strömkälla mellan RASC-enhet och inomhusenhet Oberoende strömkälla för RASC-enhet och inomhusenhet
RASC-enhet
i system nr 0
RASC-enhet
i system nr 0
Driftskabel
(tvinnad skärmad parkabel
eller skärmad parkabel)
DC5V (icke-polär överföring,
H-LINK-system)
Fjärrkontroll
Max. 4 inomhusenheter per kylmediecykel
Driftskabel
(tvinnad skärmad parkabel
eller skärmad parkabel)
DC5V (icke-polär
överföring,
H-LINK-system).
Fjärrkontroll
Inomhusenhet
Inomhusenhet
Inomhusenhet Inomhusenhet
Terminalpanel
Automatsäkring
Jordfelsbrytare
Kablar
Medföljer
Extra tillbehör
Max. 4 inomhusenheter per kylmediecykel
13.3.1. ANSLUTNING AV ELEKTRISKA LEDNINGAR
MELLAN INOMHUSENHETEN OCH RASC-
ENHETEN
Anslut de elektriska ledningarna mellan inomhusenheten och
RASC-enheten enligt beskrivningen nedan.
Kontrollera att kontakterna för anslutning till strömkällan
(kontakterna ”L1” till ”L1” och ”N” till ”N” för varje terminalpanel:
AC230 V), samt anslutningar (driftslina: kontakterna ”1” till
”1” och ”2” till ”2” för varje terminalpanel: DC5 V) mellan
inomhusenheten och RASC-enheten överensstämmer. Annars
kan vissa komponenter skadas.
Följ gällande bestämmelser vid dragning och jordning av
−
elkablar.
Anslut styrkablar till enheter i samma kylmediecykel (kylrören
−
och styrkablarna ska anslutas till samma inomhusenheter).
Om kylrören och styrkablarna ansluts till enheter i olika
kylmediecykler kan driftstörningar uppstå.
Använd tvinnad parkabel (över 0,75 mm²) för styrkablar
−
mellan RASC-enhet och inomhusenhet samt för styrkablar
mellan inomhusenheter (H-Link-anslutning). Även skärmad
parkabel kan användas. Skärmarna ska bara vara jordade
vid kabelns ena ände.
Använd avskärmade kablar för anslutningar för att skydda
−
enheterna mot störningar vid längder på under 300 m och
dimensioner i enlighet med lokala bestämmelser.
Anslut inte mer än tre trådar för styrkablar (H-Link).
−
Trådstorleken måste väljas i enlighet med nationella
bestämmelser.
Ta upp ett hål i närheten av anslutningshålet för
−
elkablar när era RASC-enheter är anslutna från en
strömförsörjningskabel.
Rekommenderade säkringar visas i tabellen över elektriska
−
data och rekommenderade kablar, säkringar/1 utomhusenhet.
Om inget kabelrör används till kablarna fästs
−
gummibussningar med lim på panelen.
Alla kablar och all utrustning måste överensstämma med
−
lokal och internationell standard.
OBS!
Alla kablar och elektriska komponenter måste överens-
stämma med lokal standard.
OBS!
Var noga med driftslinans anslutning. Felaktig anslutning
kan orsaka fel i det tryckta kretskortet.
