298
PMML0140A rev.1 - 07/2009
PROVKÖRNING

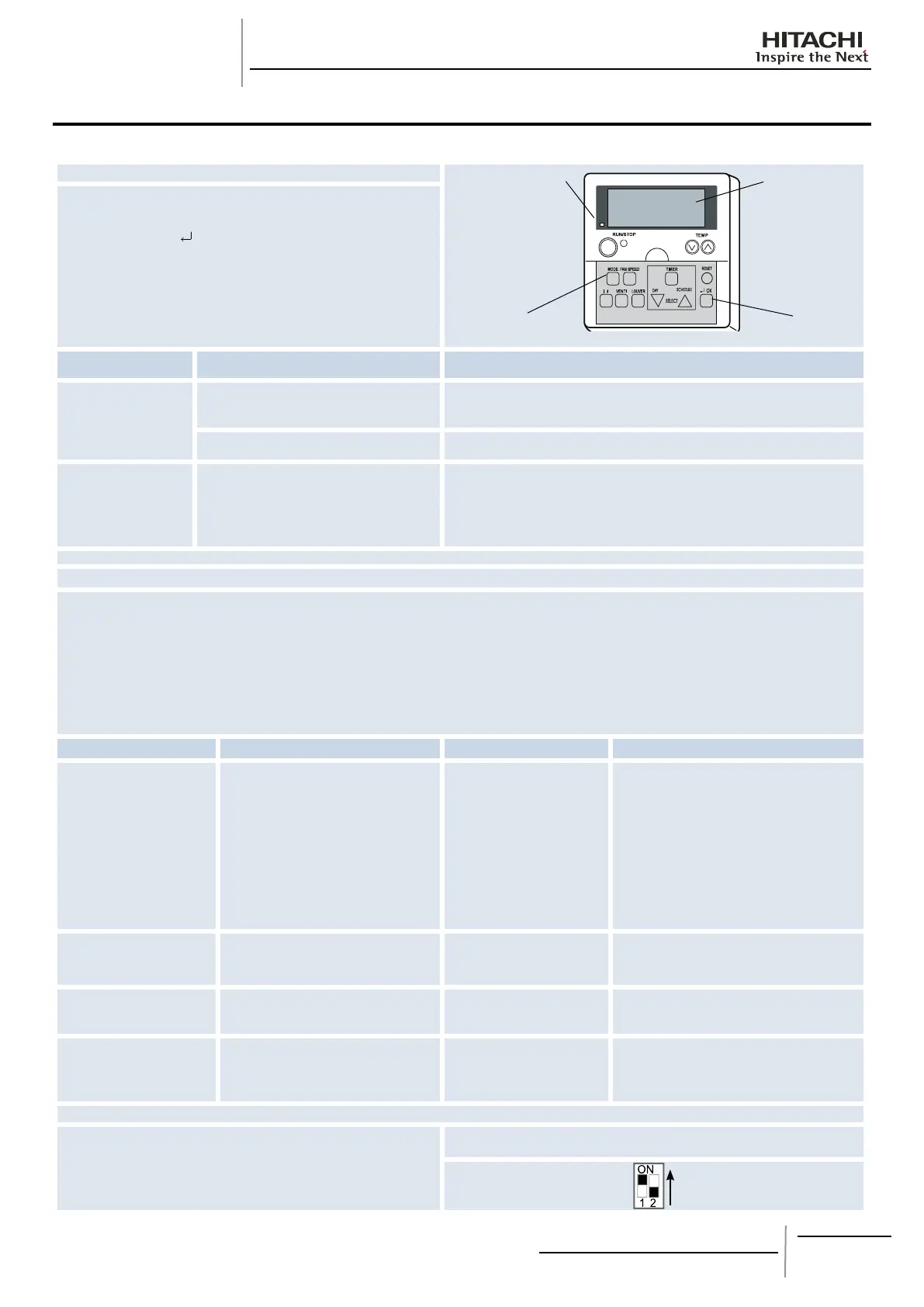

15.1. PROVKÖRNING MED FJÄRRKONTROLL
Slå PÅ strömkällan för inomhusenheten och RASC-enheten
Ställ in TEST RUN-läget med fjärrkontrollen.
Tryck på ”MODE” och
”OK” samtidigt i minst tre sekunder.
a) Om ”TEST RUN” körs och antalet enheter som är anslutna till fjärrkontrollen
(till exempel ” ”) anges av indikeringen på fjärrkontrollen är anslutningen
av fjärrkontrollens kabel korrekt. →Gå till
b) Om inget visas eller om antalet enheter som visas är lägre än det faktiska
antalet är det något som är fel.→Gå till
Indikation på
fjärrkontrollen
Fel Kontrollera följande när strömkällan är avstängd
Ingen indikation
Strömkällan för RASC-enheten är inte påslagen.
-
Anslutningen av fjärrkontrollkabeln är felaktig. -
1. Anslutningspunkter för fjärrkontrollkabeln och terminalpanel för fjärrkontroll och
inomhusenhet.
2. Att kontakterna för fjärrkontrollkabeln är anslutna
Anslutningstrådarna för strömförsörjningen är
-
felaktigt anslutna eller har lossnat.
3. Anslutningsordningen för alla terminalpaneler
4. Att fästskruvarna på varje terminalpanel är åtdragna
Felaktigt antal
anslutna enheter
indikeras
Strömkällan för RASC-enheten är inte påslagen.
-
Styrkablarna mellan inomhusenheten och RASC- -
enheten har inte anslutits.
Anslutningen av styrkablarna mellan
-
inomhusenheterna är felaktig. (När en
fjärrkontroll styr era enheter)
5. Inställningen av dipkontakterna på det tryckta kretskortet
6. Anslutning på kretskort
7. Gör samma som vid
1, 2 och 3.
Gå tillbaka till
när kontrollerna är klara
Välj TEST RUNNING MODE genom att hålla ned MODE (COOL OR HEAT)
Tryck på RUN/STOP
a Provkörningen (TEST RUN) startas. (Timern anges till att stänga av efter 2 timmar. Provkörningen avslutas efter två timmars drift eller när RUN/STOP trycks ned igen.)
VIKTIGT!
Provkörningen ignorerar temperaturbegränsningen och den omgivande temperaturen vid uppvärmning för att inte driften ska avbrytas. Alla skydd fungerar emellertid.
Därför kan skydd aktiveras när provkörningen av uppvärmningen utförs i en hög omgivande temperatur.
Provkörningen kan ändras eller utökas om du trycker på tidsknappen på fjärrkontrollen.
b Om enheten inte startas eller om driftlampan på fjärrkontrollen blinkar är det något som är fel. →Gå till
Indikation på
fjärrkontrollen
Enhetens status Fel Kontrollera följande när strömkällan är avstängd
Driftlampan blinkar.
(En gång per sekund).
Dessutom blinkar
enhetsnumret (Unit No.)
samt larmkoden ”03”
Enheten startar inte.
Strömkällan för RASC-enheten är
inte påslagen.
Distributionskabelns
anslutningsledningar är felaktigt
anslutna eller har lossnat.
1. Anslutningsordningen för alla terminalpaneler.
2. Att fästskruvarna på varje terminalpanel är
åtdragna.
OBS!
Återställningsmetod för säkring för styrkrets.
Det nns en säkring (FUSE4 på inomhusen-
het PCB1, EF1 på RASC-enhet PCB1) för att
skydda styrkretsen på det tryckta kretskortet när
strömledningarna har anslutits till styrkablarna.
Om säkringen har utlösts kan styrkretsen återstäl-
las en gång genom att dipkontakten på det tryckta
kretskortet ställs in enligt
Driftlampan blinkar.
(Varannan sekund)
Enheten startar inte.
Fjärrkontrollkabeln fungerar inte.
Bristande kontakt.
Fjärrkontrollen är felaktigt ansluten.
Gör samma som vid
1 och 2.
Annan
blinkningsfrekvens än
ovan
Enheten startar inte, eller startar en gång och
stannar sedan
Anslutningen av termistorn eller
andra kontakter är felaktig.
Det kan också bero på att
skyddsanordningarna aktiverats.
Kontrollera felfunktionstabellen i den tekniska katalogen
(ta hjälp av servicepersonal).
Driftlampan blinkar. (en
gång i sekunden)
Enhetsnr , alarmkod
och enhetskod
Eblinkar
Enheten startar inte.
Anslutningen av fjärrkontrollkabeln
mellan inomhusenheterna är
felaktig.
Kontrollera felfunktionstabellen i den tekniska katalogen
(tag hjälp av servicepersonal).
Gå tillbaka till
när kontrollerna är klara
Instruktioner för återställning när säkringen för överföringskretsen har löst ut:
1. Anslut kablarna till terminalpanelen.
2. Använd den process som beskrivs här intill.
Inomhusenhet PCB DSW7
Ställ in det första stiftet på ON
Antal anslutna
enheter
Driftslampa
