PMML0140A αναθ.1 - 07/2009
ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΑΔΩΝ

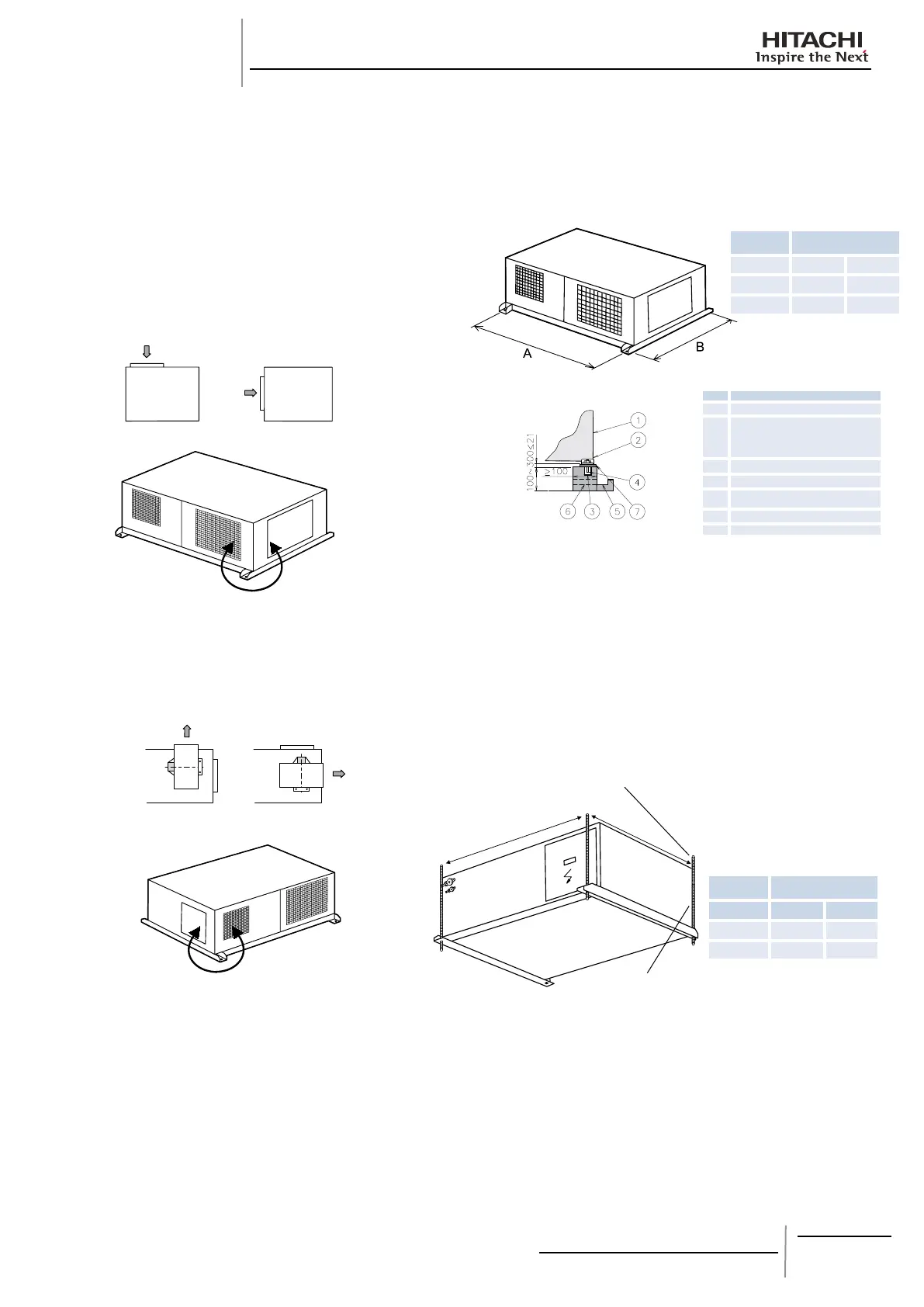

10.1.3.ΔΙΑΘΕΣΙΜΕΣΔΙΑΜΟΡΦΩΣΕΙΣ
Για τη μονάδα RASC υπάρχουν διαθέσιμες μερικές διαφορετικές
διαμορφώσεις, αλλάζοντας απλώς τα στόμια εισαγωγής/
εξαγωγής αέρα (και τη θέση του ανεμιστήρα, στην περίπτωση
του συστήματος
RASC-10HRNE).
Τροποποίησηστομίουεισαγωγήςαέρα(προαιρετικό)
¡
Για να αλλάξετε το στόμιο εισαγωγής αέρα, χρειάζεται μόνο να -
αλλάξετε τη θέση των υποδεικνυόμενων πλαισίων. Και τα δύο
πάνελ στερεώνονται στη μονάδα με βίδες.
Αλλαγή πλαισίου
(Παρεχόμενο)
(προαιρετικά)
(Προβολή από πάνω)
Τροποποίησηστομίουεξαγωγήςαέρα(προαιρετικάμόνο ¡
γιατοRASC-10HRNE)
Για να αλλάξετε το στόμιο εξαγωγής αέρα, χρειάζεται να -
αλλάξετε επίσης τη θέση των πλαισίων. Το πάνελ εξόδου του
ανεμιστήρα προσαρμόζεται στη δομή του ανεμιστήρα, και η
τοποθέτηση πρέπει να γίνει ως εξής:
Αλλαγή πλαισίου
10.1.4.ΠΡΟΕΤΟΙΜΑΣΙΑΧΩΡΟΥΕΓΚΑΤΑΣΤΑΣΗΣ
Βάσειςαπότσιμέντομέσαστοκτίριο ¡
1. Οι βάσεις πρέπει να είναι επίπεδες και συνιστάται να είναι
100-300mm ψηλότερα από το επίπεδο του δαπέδου.
2. Γύρω από τη βάση, κατασκευάστε κανάλι για τη σωστή
αποχέτευση.
3. Κατά την εγκατάσταση της μονάδας, στερεώστε τη μονάδα με
ντίζες στερέωσης Μ10.
4. Χρησιμοποιήστε αντικραδασμικό ελαστικό (περίπου 60 μοίρες)
ανάμεσα στη μονάδα και τη βάση.
5. Το νερό αποχέτευσης ενδέχεται να παγώσει όταν κάνει
πολύ κρύο. Επομένως, πρέπει να αποφεύγεται το νερό της
αποχέτευσης να ρέει σε χώρο όπου περνούν άνθρωποι γιατί
μπορεί να γλιστρήσουν.
6. Βεβαιωθείτε ότι θα ληφθούν μέτρα προφύλαξης της βάσης
από το νερό.
7. Η εγκατάσταση της μονάδας πρέπει να γίνει με τέτοιο
τρόπο ώστε το μέρος εξόδου της αποχέτευσης να βρίσκεται
ελαφρώς (περίπου 20 mm) χαμηλότερα από την άλλη
πλευρά, προκειμένου να αποφευχθεί η λανθασμένη ροή
αποστράγγισης.
Ανάρτησητηςμονάδας
¡
1. Αναρτήστε τη μονάδα σύμφωνα με το σχέδιο.
2. Βεβαιωθείτε ότι η οροφή μπορεί να αντέξει το βάρος
της μονάδας, το οποίο υποδεικνύεται στην πινακίδα
προδιαγραφών.
3. Η εγκατάσταση της μονάδας πρέπει να γίνει με τέτοιο
τρόπο ώστε το μέρος εξόδου της αποχέτευσης να βρίσκεται
ελαφρώς (περίπου 20 mm) χαμηλότερα από την άλλη
πλευρά, προκειμένου να αποφευχθεί η λανθασμένη ροή
αποστράγγισης.
A
B
Βίδα ανάρτησης
(Μ10)
Άγκιστρο στήριξης
Ένδειξη
Βήματηςβίδας
ανάρτησης
Μοντέλο 3/5HP 10HP
A (mm) 1250 1770
B (mm) 1300 1113
ΠΡΟΣΟΧΗ:
Αν η μονάδα πρόκειται να αναρτηθεί από την οροφή,
βεβαιωθείτεότι το σημείο εγκατάστασης είναι αρκετά
ανθεκτικό. Αν δεν είναι, ενισχύστε το σημείο με δοκούς
κ.λπ. (πάνω από 150 kg για κάθε βίδα ανάρτησης).
Διαφορετικά, η μονάδα ενδέχεται να πέσει ή να
παρατηρηθούν μη φυσιολογικοί θόρυβοι λόγω του
συντονισμού του αέρα.
Αρ. Περιγραφή

Μονάδα

Κόψτε αυτό το τμήμα της βίδας,
διαφορετικά είναι δύσκολη η
μετακίνηση του καλύμματος
συντήρησης

Οπή (Ø100 x Βάθος 150)

Ντίζα στερέωσης M10

Αποχέτευση (Πλάτος 100 x Βάθος
150)

Αποχέτευση

Αντικραδασμικό ελαστικό
Ένδειξη Βήμαντίζαςστερέωσης
Μοντέλο 3/5HP 10HP
A (mm) 1250 1770
B (mm) 1300 1113
