323
PMML0140A αναθ.1 - 07/2009
ΣΩΛΗΝΩΣΕΙΣ ΨΥΚΤΙΚΟΥ
& ΠΛΗΡΩΣΗ ΜΕ
ΨΥΚΤΙΚΟ ΜΕΣΟ
11.8.ΕΚΚΕΝΩΣΗΨΥΚΤΙΚΟΥ

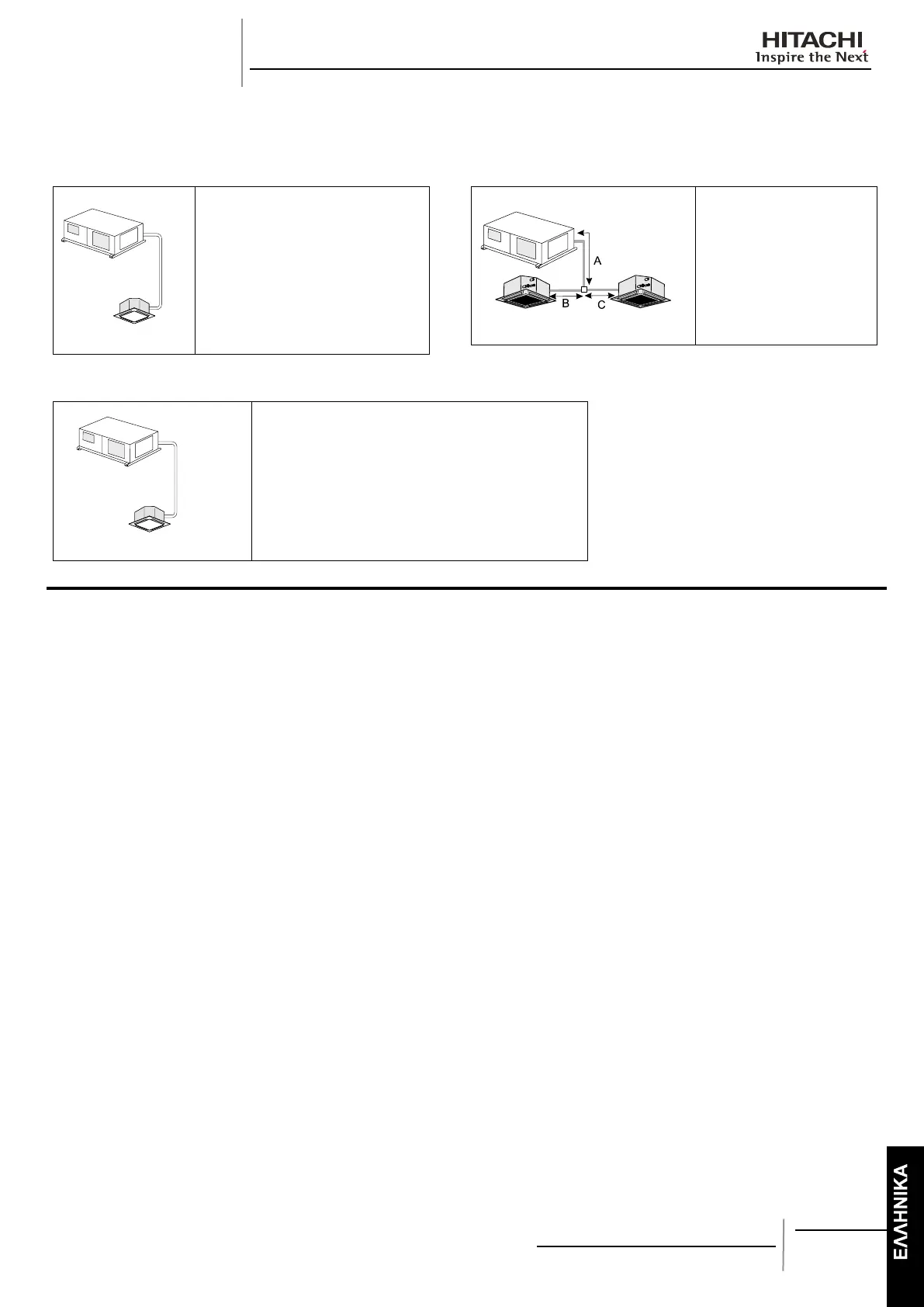

Απλόσύστημα ¡
Υπολογισμός μήκους σωληνώσεων AL(m)
RASC-5/10H(V)RNE
Εσωτερική μονάδα
AL: Μήκος σωλήνωσης
l: Μήκος σωλήνωσης χωρίς πλήρωση
(a): Δεν απαιτείται πρόσθετη πλήρωση AL≤
l
(b): Απαιτείται πρόσθετη πλήρωση AL≥l
W(ποσότηταπρόσθετηςπλήρωσης)=(AL-l) x p
Διπλόσύστημα ¡
Υπολογισμός μήκους σωληνώσεων AL(m) AL= A+B+C
RASC-5/10H(V)RNE
Εσωτερική μονάδα Εσωτερική μονάδα
AL: A+B+C
l: Μήκος σωλήνωσης χωρίς
πλήρωση
W(ποσότηταπρόσθετης
πλήρωσης)=(AL-
l) x p
Παράδειγμα: −
AL: 45m
l: 30m
RASC-5HVRNE
RCI-5.0FSN2E
W(ποσότηταπρόσθετηςπλήρωσης)=(45-30)x0,06=0,9kg
Όταν πρέπει να συλλεγεί το ψυκτικό της μονάδας RASC λόγω
αλλαγής θέσης της εσωτερικής μονάδας ή της μονάδας RASC,
συλλέξτε το ψυκτικό ως εξής:
1. Προσαρτήστε την κάσα μανομέτρωνστη βαλβίδα διακοπής
αερίου και τη βαλβίδα διακοπής υγρού
2. Ανοίξτε (ON) την παροχή ρεύματος
3. Ρυθμίστε τον ακροδέκτη DSW1-1 στο PCB της μονάδας RASC
στη θέση “ON” για λειτουργία ψύξης. Κλείστε τη βαλβίδα
διακοπής υγρού και συλλέξτε το ψυκτικό.
4. Όταν η πίεση στην πλευρά χαμηλότερης πίεσης (βαλβίδα
διακοπής αερίου) φτάσει την τιμή -0,01 MPa (-100 mmHg),
εκτελέστε άμεσα τις παρακάτω διαδικασίες.
Κλείστε τη βαλβίδα διακοπής αερίου.
−
Ρυθμίστε τον ακροδέκτη DSW1-1 στη θέση “OFF” (για να −
τεθεί η μονάδα εκτός λειτουργίας).
5. Κλείστε (OFF) την παροχή ρεύματος.
ΠΡΟΣΟΧΗ:
Μετρήστε τη χαμηλή πίεση με το μανόμετρο και διατηρήστε τη
με τέτοιο τρόπο ώστε να μην μειωθεί περισσότερο από -0,01
MPa. Εάν η πίεση είναι χαμηλότερη από -0,01 MPa, τότε
ενδέχεται ο συμπιεστής να είναι ελαττωματικός.
