325
PMML0140A αναθ.1 - 07/2009
ΗΛΕΚΤΡΙΚΗ ΚΑΛΩΔΙΩΣΗ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Βεβαιωθείτε ότι οι βίδες της τερματικής μονάδας είναι καλά
σφιγμένες.
ΠΡΟΣΟΧΗ:
Βεβαιωθείτε ότι η εσωτερική μονάδα και η μονάδα RASC −
έχουν σταματήσει προτού πραγματοποιήσετε εργασίες
ηλεκτρικής καλωδίωσης ή περιοδικό έλεγχο.
Προστατεύστε τα καλώδια, το σωλήνα αποχέτευσης και τα −
ηλεκτρικά μέρη από ποντίκια ή άλλα μικρά ζώα. Σε αντίθετη
περίπτωση, τα ποντίκια μπορούν να καταστρέψουν τα
απροστάτευτα μέρη ή ακόμη και να προκαλέσουν πυρκαγιά.
Τυλίξτε τα καλώδια με το παρεχόμενο περίβλημα και φράξτε −
την οπή σύνδεσης των καλωδίων με το υλικό σφραγίσματος
για να προστατεύσετε το προϊόν από υγρασία ή έντομα.
Ασφαλίστε τα καλώδια μέσα στην εσωτερική μονάδα με τον
−
σφιγκτήρα.
Αν χρησιμοποιείτε αγωγό καλωδίων, περάστε τα καλώδια −
μέσα από την έτοιμη οπή στο πλαϊνό κάλυμμα.
Ασφαλίστε το καλώδιο του χειριστηρίου μέσα στο ηλεκτρικό
−
κουτί με το σφιγκτήρα καλωδίων.
Η ηλεκτρική καλωδίωση πρέπει να ακολουθεί τους −
κανονισμούς που ισχύουν σε εθνικό και τοπικό επίπεδο.
Επικοινωνήστε με τους τοπικούς φορείς όσον αφορά τα
πρότυπα, τους κανονισμούς κ.λπ.
Βεβαιωθείτε ότι το καλώδιο γείωσης είναι σωστά −
συνδεδεμένο.
Συνδέστε μια ασφάλεια συγκεκριμένης χωρητικότητας. −
ΚΙΝΔΥΝΟΣ:
Μην πραγματοποιήσετε καμία σύνδεση ή ρύθμιση καλωδίων
αν δεν έχετε κλείσει τον κύριο διακόπτη τροφοδοσίας.
Βεβαιωθείτε ότι το καλώδιο της γείωσης είναι σωστά
συνδεδεμένο, σεσημασμένο και στερεωμένο σύμφωνα με
τους εθνικούς και τοπικούς κανονισμούς.
ΣΗΜΕΙΩΣΗ:
Αν υπάρχουν περισσότερες από μία πηγές παροχής
ρεύματος, βεβαιωθείτε ότι όλες είναι κλειστές.
13.2.ΣΥΝΔΕΣΗΗΛΕΚΤΡΙΚΗΣΚΑΛΩΔΙΩΣΗΣΓΙΑΜΟΝΑΔΕΣRASC

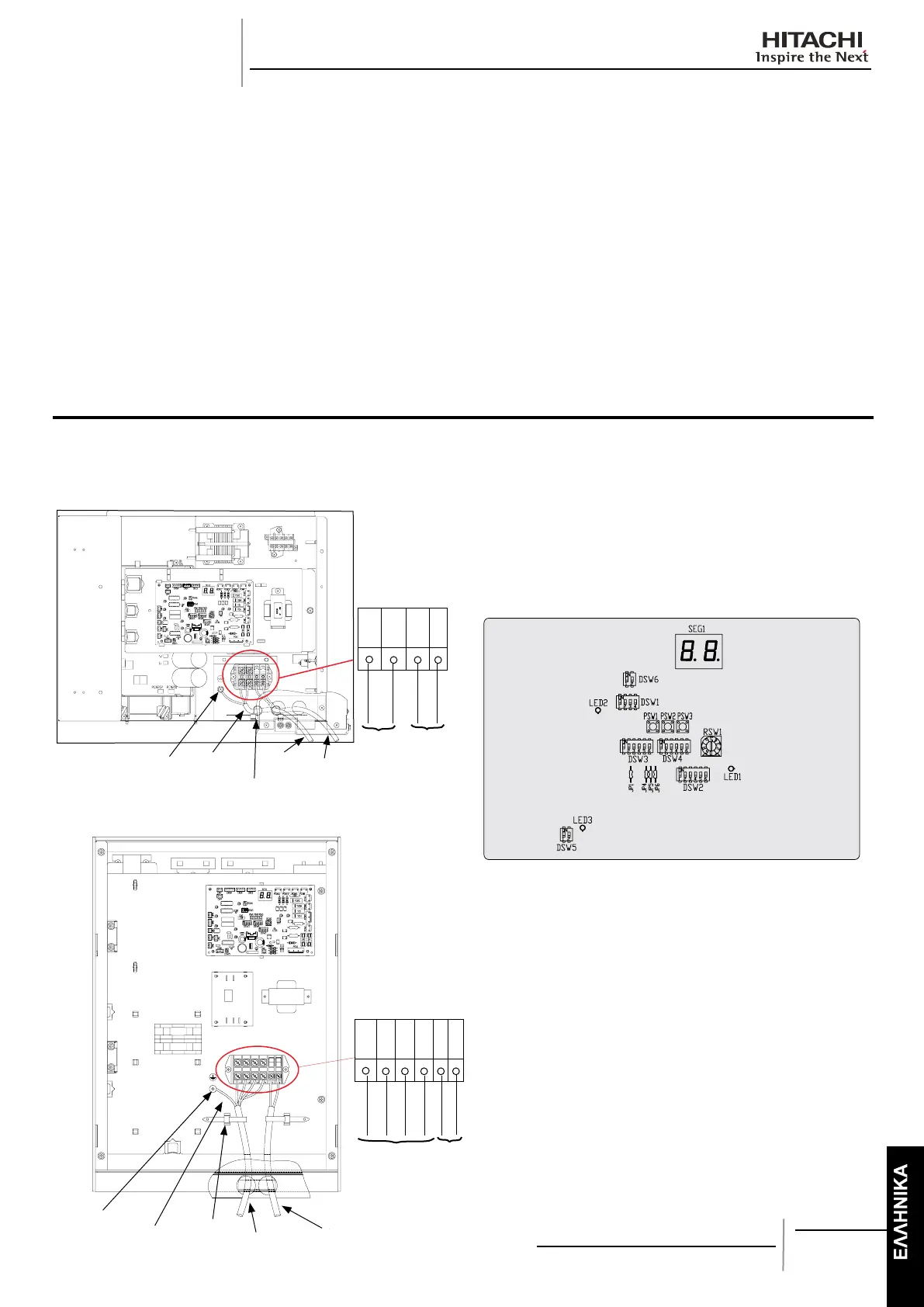

Η σύνδεση των ηλεκτρικών καλωδίων για τη μονάδα RASC απεικονίζεται παρακάτω:
RASC-3/5HVRNE
¡
L1 L2
N
1 2
AC230V
DC5V
Καλώδια
τροφοδοσίας
Καλώδια
μετάδοσης
Ακροδέκτης
γείωσης
Καλώδια
τροφοδοσίας
Σφιγκτήρας
Καλώδια
τροφοδοσίας
Καλώδια
μετάδοσης
RASC-10HRNE ¡
Καλώδια
τροφοδοσίας
L1 L2 L3 N 1 2
AC400V
Καλώδια
τροφοδοσίας
DC5V
Καλώδια
μετάδοσης
Ακροδέκτης γείωσης
Καλώδια τροφοδοσίας
Σφιγκτήρας
Καλώδια
μετάδοσης
13.2.1.ΡΥΘΜΙΣΗΤΩΝΔΙΑΚΟΠΤΩΝΕΝΑΛΛΑΓΗΣΓΙΑ
ΤΗΜΟΝΑΔΑRASC
Αριθμόςκαιθέσητωνδιακοπτώνεναλλαγής ¡
Η PCB στη μονάδα RASC λειτουργεί με 5 τύπους διακοπτών
εναλλαγής, 1 διακόπτη ολίσθησης και 3 πιεστικούς
διακόπτες. Η θέση τους έχει ως εξής:
ΣΗΜΕΙΩΣΗ:
Η ένδειξη "
▄
" υποδεικνύει τη θέση των διακοπτών
εναλλαγής. Τα σχήματα δείχνουν τις ρυθμίσεις πριν ή μετά
την επιλογή.
ΠΡΟΣΟΧΗ:
Πριν από τη ρύθμιση της θέσης των διακοπτών εναλλαγής,
διακόψτε την τροφοδοσία. Σε περίπτωση ρύθμισης των
διακοπτών εναλλαγής χωρίς τη διακοπή της τροφοδοσίας,
οι ρυθμίσεις δεν εφαρμόζονται.
