327
PMML0140A αναθ.1 - 07/2009

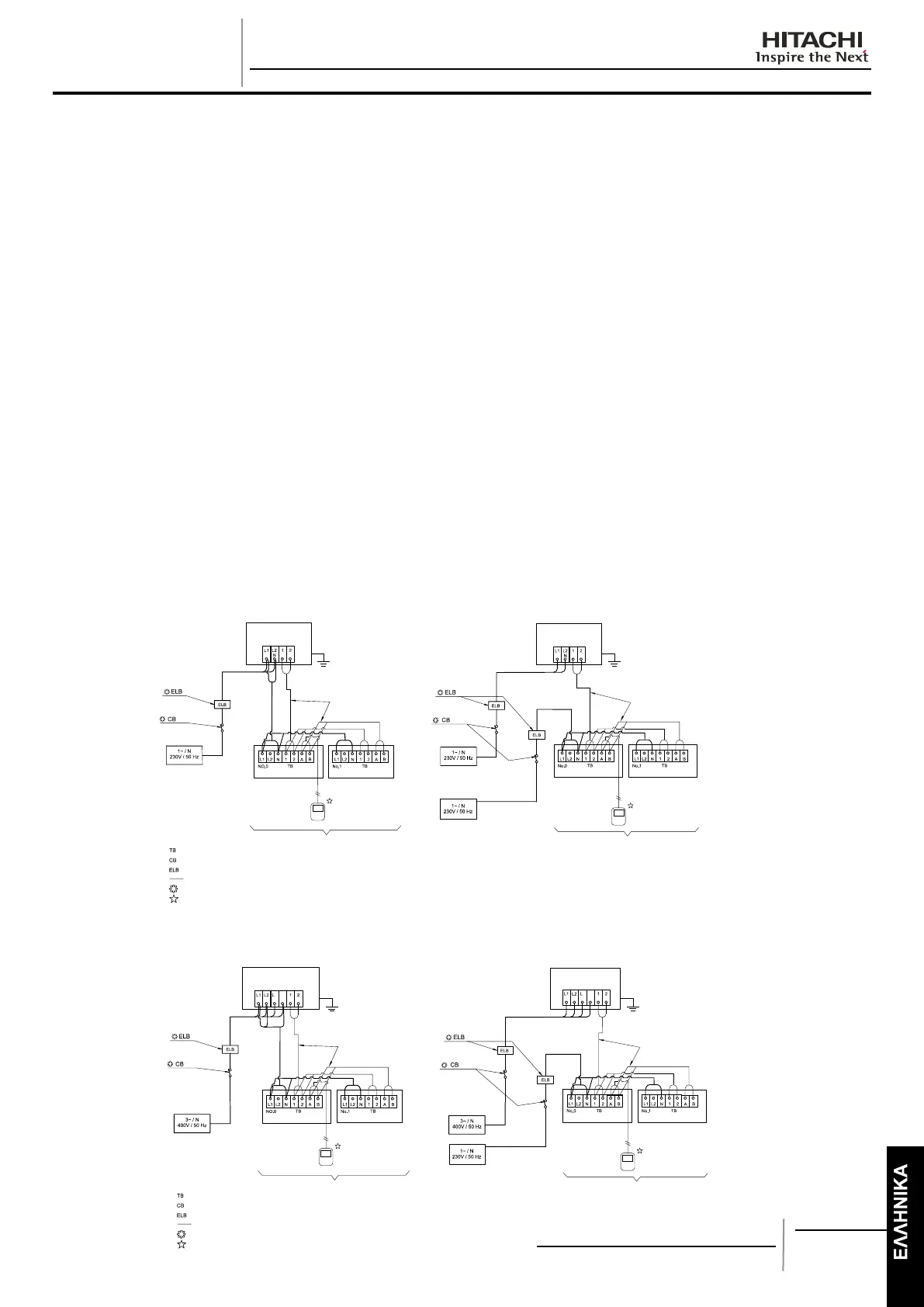

ΗΛΕΚΤΡΙΚΗ ΚΑΛΩΔΙΩΣΗ
13.3.ΚΟΙΝΗΚΑΛΩΔΙΩΣΗ
RASC-(3/5)HVRNE ¡
Τροφοδοσία από τη μονάδα RASC στην εσωτερική
μονάδα
Ανεξάρτητη τροφοδοσία μονάδας RASC και εσωτερικής μονάδας
Μονάδα RASC
του συστήματος αρ. 0
Μονάδα RASC
του συστήματος αρ. 0
Γραμμή λειτουργίας
(θωρακισμένο καλώδιο συνεστραμμένου ζεύγους
ή καλώδιο θωρακισμένου ζεύγους)
DC5V (μετάδοση χωρίς πολικότητα,
σύστημα H-LINK)
Χειριστήριο
Στο RASC-3/5HVRNE: Μέγ. 2 εσωτερικές μονάδες για κάθε
κύκλο ψύξης
Γραμμή λειτουργίας (θωρακισμένο
καλώδιο συνεστραμμένου ζεύγους ή
καλώδιο θωρακισμένου ζεύγους)
DC5V (μετάδοση χωρίς πολικότητα,
σύστημα H-LINK).
Χειριστήριο
Εσωτερική μονάδα Εσωτερική μονάδα
Εσωτερική μονάδα Εσωτερική μονάδα
Πίνακας ακροδεκτών
Διακόπτης κυκλώματος
Διακόπτης διαρροής γείωσης
Μη παρεχόμενη καλωδίωση
Μη παρεχόμενο
Προαιρετικό εξάρτημα
Στο RASC-3/5HVRNE: Μέγ. 2 εσωτερικές μονάδες για κάθε κύκλο ψύξης
RASC-10HRNE ¡
Τροφοδοσία από τη μονάδα RASC στην εσωτερική
μονάδα
Ανεξάρτητη τροφοδοσία μονάδας RASC και εσωτερικής
μονάδας
Μονάδα RASC
του συστήματος αρ. 0
Μονάδα RASC
του συστήματος αρ. 0
Γραμμή λειτουργίας
(θωρακισμένο καλώδιο
συνεστραμμένου ζεύγους
ή καλώδιο θωρακισμένου ζεύγους)
DC5V (μετάδοση χωρίς πολικότητα,
σύστημα H-LINK)
Χειριστήριο
Μέγ. 4 εσωτερικές μονάδες για κάθε κύκλο ψύξης
Γραμμή λειτουργίας (θωρακισμένο
καλώδιο συνεστραμμένου ζεύγους
ή καλώδιο θωρακισμένου ζεύγους)
DC5V (μετάδοση χωρίς
πολικότητα,
σύστημα H-LINK).
Χειριστήριο
Εσωτερική μονάδα
Εσωτερική μονάδα
Εσωτερική μονάδα Εσωτερική μονάδα
Πίνακας ακροδεκτών
Διακόπτης κυκλώματος
Διακόπτης διαρροής γείωσης
Μη παρεχόμενη καλωδίωση
Μη παρεχόμενο
Προαιρετικό εξάρτημα
Μέγ. 4 εσωτερικές μονάδες για κάθε κύκλο
ψύξης
13.3.1.ΗΛΕΚΤΡΙΚΗΚΑΛΩΔΙΩΣΗΜΕΤΑΞΥΤΗΣ
ΕΣΩΤΕΡΙΚΗΣΜΟΝΑΔΑΣΚΑΙΤΗΣΜΟΝΑΔΑΣ
RASC
Συνδέστε τα ηλεκτρικά καλώδια ανάμεσα στην εσωτερική
μονάδα και τη μονάδα RASC, όπως περιγράφεται παρακάτω.
Βεβαιωθείτε ότι οι ακροδέκτες για το καλώδιο τροφοδοσίας ("L1"
σε "L1" και "N" σε "N" κάθε πίνακα ακροδεκτών: AC220V) καθώς
και οι ακροδέκτες των καλωδίων σύνδεσης (Γραμμή λειτουργίας:
“1” σε “1” και “2” σε “2” κάθε πίνακα ακροδεκτών: DC5V) μεταξύ
της εσωτερικής μονάδας και της μονάδας RASC είναι σωστά
αντιστοιχισμένοι. Διαφορετικά, κάποιο εξάρτημα θα υποστεί
βλάβη.
Ακολουθείτε τους τοπικούς κανονισμούς για την εκτέλεση της −
ηλεκτρικής καλωδίωσης.
Συνδέστε τα καλώδια λειτουργίας στις μονάδες του ίδιου −
κύκλου ψύξης (Οι σωληνώσεις ψυκτικού και τα καλώδια
ελέγχου πρέπει να συνδέονται στις ίδιες εσωτερικές μονάδες).
Σε περίπτωση σύνδεσης των σωληνώσεων ψυκτικού και των
καλωδίων ελέγχου σε μονάδες διαφορετικών κύκλων ψύξης,
ενδέχεται να προκληθεί μη φυσιολογική λειτουργία.
Χρησιμοποιήστε περιελιγμένο ζεύγος καλωδίων (διαμέτρου −
μεγαλύτερης από 0,75 mm²) για τις καλωδιώσεις λειτουργίας
ανάμεσα στη μονάδα RASC και την εσωτερική μονάδα,
καθώς και για τις καλωδιώσεις λειτουργίας ανάμεσα
σε εσωτερικές μονάδες (σύνδεση H-Link). Μπορεί να
χρησιμοποιηθεί και καλώδιο θωρακισμένου ζεύγους. Η
θωράκιση θα συνδεθεί στη γείωση μόνο στη μία άκρη του
καλωδίου.
Χρησιμοποιήστε θωρακισμένα καλώδια στις καλωδιώσεις
−
σύνδεσης για προστασία των μονάδων από το θόρυβο, με
μήκος μικρότερο από 300 m και μέγεθος που πληροί τις
προδιαγραφές των τοπικών κανονισμών.
Μη χρησιμοποιήσετε πολύκλωνο καλώδιο ως καλώδιο −
λειτουργίας (-H-Link). Τα μεγέθη των κλώνων πρέπει να
επιλεγούν σύμφωνα με τους εθνικούς κανονισμούς.
Ανοίξτε μια οπή κοντά στην οπή σύνδεσης των καλωδίων −
τροφοδοσίας όταν πολλαπλές μονάδες RASC είναι
συνδεδεμένες σε μία γραμμή τροφοδοσίας.
Τα προτεινόμενα μεγέθη διακοπτών περιγράφονται στον −
Πίνακα "Ηλεκτρικά στοιχεία και συνιστώμενες καλωδιώσεις,
μέγεθος διακόπτη/1 Εξ.Μον."
Αν δεν χρησιμοποιείται αγωγός καλωδίων για τις μη −
παρεχόμενες καλωδιώσεις, στερεώστε τους ελαστικούς
δακτυλίους με κόλλα πάνω στο πλαίσιο.
Όλα τα καλώδια και τα εξαρτήματα του εμπορίου πρέπει −
να είναι σύμφωνα με τους τοπικούς και τους διεθνείς
κανονισμούς.
ΠΡΟΣΟΧΗ:
Όλα τα καλώδια και τα εξαρτήματα του εμπορίου (μη
παρεχόμενα) πρέπει να είναι σύμφωνα με τους τοπικούς
κανονισμούς.
ΠΡΟΣΟΧΗ:
Προσέξτε τη σύνδεση της γραμμής λειτουργίας. Μια
λανθασμένη σύνδεση θα έχει ως αποτέλεσμα βλάβη στην
πλακέτα τυπωμένου κυκλώματος.
