330
PMML0140A αναθ.1 - 07/2009
ΔΟΚΙΜΑΣΤΙΚΗ
ΛΕΙΤΟΥΡΓΙΑ

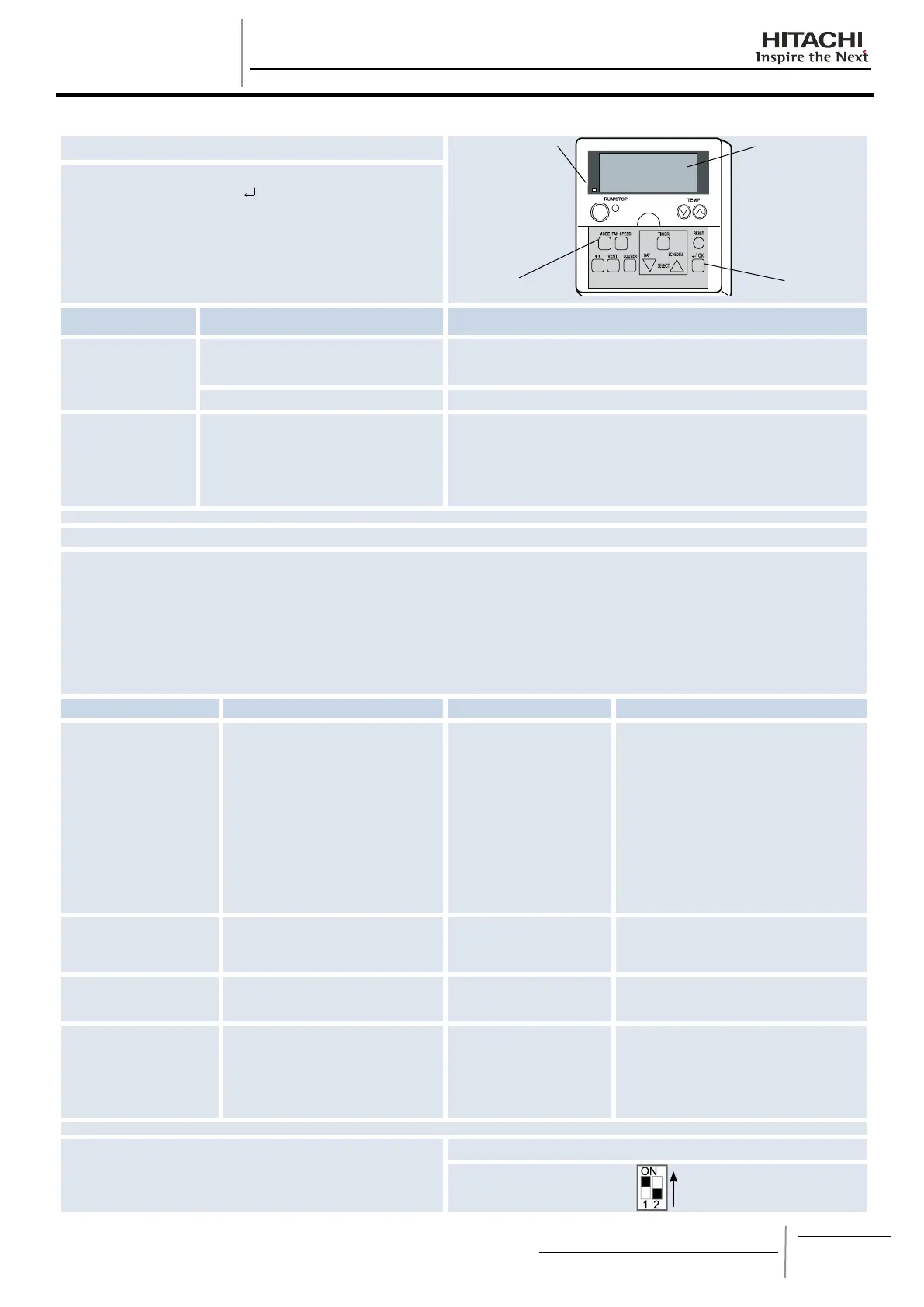

15.1.ΔΙΑΔΙΚΑΣΙΑΕΛΕΓΧΟΥΛΕΙΤΟΥΡΓΙΑΣΑΠΟΤΟΧΕΙΡΙΣΤΗΡΙΟ
Ανοίξτε το διακόπτη τροφοδοσίας των εσωτερικών μονάδων και των μονάδων
RASC.
Επιλέξτε TEST RUN (ΕΛΕΓΧΟΣ ΛΕΙΤΟΥΡΓΙΑΣ) από το χειριστήριο.
Πατήστε το κουμπί “MODE” και το “ OK” ταυτόχρονα για περισσότερα από 3
δευτερόλεπτα.
α) Εάν η ένδειξη “TEST RUN” και ο αριθμός των συνδεδεμένων μονάδων
στο χειριστήριο (για παράδειγμα “”) εμφανίζονται στο χειριστήριο, τότε η
σύνδεση του καλωδίου του χειριστηρίου είναι σωστή. →Μεταβείτε στο
β) Αν στην οθόνη δεν εμφανίζεται καμία ένδειξη ή το πλήθος των μονάδων
που εμφανίζεται είναι μικρότερο από τον πραγματικό αριθμό, τότε υπάρχει
πρόβλημα.→Μεταβείτε στο
Ένδειξηχειριστηρίου Πιθανήαιτίασφάλματος Σημείαελέγχουμετάαπότηδιακοπήτηςτροφοδοσίας
Καμία ένδειξη
Η τροφοδοσία της μονάδας RASC δεν έχει
-
ενεργοποιηθεί.
Η σύνδεση του καλωδίου του χειριστηρίου δεν -
είναι σωστή.
1. Σημεία σύνδεσης του πίνακα ακροδεκτών του καλωδίου του χειριστηρίου στο χειριστήριο
και την εσωτερική μονάδα.
2. Επαφή ακροδεκτών του καλωδίου του χειριστηρίου
Τα καλώδια της γραμμής τροφοδοσίας δεν είναι
-
σωστά συνδεδεμένα ή έχουν λασκάρει.
3. Σειρά σύνδεσης κάθε πίνακα ακροδεκτών
4. Σφίξιμο βίδας κάθε πίνακα ακροδεκτών.
Το πλήθος των
συνδεδεμένων
μονάδων δεν είναι
σωστό
Η τροφοδοσία της μονάδας RASC δεν έχει
-
ενεργοποιηθεί.
Τα καλώδια της γραμμής λειτουργίας μεταξύ -
εσωτερικής μονάδας και μονάδας RASC δεν
έχουν συνδεθεί.
Οι συνδέσεις των καλωδίων ελέγχου μεταξύ των
-
εσωτερικών μονάδων δεν είναι σωστές. (Όταν
ένα χειριστήριο ελέγχει πολλαπλές μονάδες)
5. Ρύθμιση διακόπτη εναλλαγής στην πλακέτα τυπωμένων κυκλωμάτων
6. Σύνδεση στην PCB
7. Όπως στο 1, 2 και 3.
Επιστροφή στο
μετά τον έλεγχο
Επιλέξτε TEST RUNNING MODE πατώντας το κουμπί MODE (COOL ή HEAT - ΨΥΞΗ ή ΘΕΡΜΑΝΣΗ).
Πατήστε το κουμπί RUN/STOP (εκκίνηση/διακοπή).
α Θα ξεκινήσει η λειτουργία TEST RUN (έλεγχος λειτουργίας). (Θα ενεργοποιηθεί ο μετρητής OFF-TIMER και η λειτουργία TEST RUN θα ολοκληρωθεί μετά από 2 ώρες
λειτουργίας της μονάδας ή πατώντας ξανά το κουμπί "RUN/STOP").
ΣΗΜΕΙΩΣΗ:
Κατά τη διάρκεια της λειτουργίας TEST RUN αγνοείται ο περιορισμός θερμοκρασίας και η θερμοκρασία περιβάλλοντος για να επιτευχθεί η συνεχής λειτουργία. Η
προστασία όμως παραμένει ενεργοποιημένη. Συνεπώς, οι λειτουργίες προστασίας μπορεί να ενεργοποιηθούν όταν η λειτουργία TEST RUN θέρμανσης πραγματοποιείται
σε υψηλές θερμοκρασίες περιβάλλοντος.
Μπορείτε να τροποποιήσετε / αυξήσετε το χρόνο της λειτουργίας TEST RUN πατώντας το διακόπτη χρόνου στο χειριστήριο.
β Αν η μονάδα δεν εκκινήσει ή αν αναβοσβήνει η ένδειξη λειτουργίας στο χειριστήριο, έχει παρουσιαστεί κάποιο πρόβλημα. →Μεταβείτε στο
Ένδειξη
τηλεχειριστηρίου
Κατάστασημονάδας Πιθανήαιτίασφάλματος
Σημείαελέγχουμετάαπότηδιακοπήτης
τροφοδοσίας
Η ένδειξη λειτουργίας
αναβοσβήνει. (1 φορά/1
sec.) Αναβοσβήνουν
επίσης ο Αρ. μονάδας
και ο Κωδικός
προειδοποίησης "03"
Η μονάδα δεν εκκινεί.
Η τροφοδοσία της μονάδας RASC
δεν έχει ενεργοποιηθεί.
Τα καλώδια σύνδεσης της γραμμής
λειτουργίας δεν είναι σωστά
συνδεδεμένα ή έχουν λασκάρει.
1. Σειρά σύνδεσης κάθε πίνακα ακροδεκτών.
2. Σφίξιμο βίδας κάθε πίνακα ακροδεκτών.
ΣΗΜΕΙΩΣΗ:
Μέθοδος ενεργοποίησης ασφάλειας για το
κύκλωμα λειτουργίας. Υπάρχει μία ασφάλεια
(FUSE4 στην πλακέτα PCB1 της εσωτερικής
μονάδας, EF1 στην πλακέτα PCB1 της
μονάδας RASC) για την προστασία του
κυκλώματος λειτουργίας στην PCB, όταν οι
γραμμές τροφοδοσίας συνδεθούν στις γραμμές
λειτουργίας. Εάν η ασφάλεια καεί, το κύκλωμα
λειτουργίας μπορεί να ενεργοποιηθεί μία φορά
πραγματοποιώντας τη ρύθμιση στην πλακέτα
PCB, όπως φαίνεται στο
Η ένδειξη λειτουργίας
αναβοσβήνει. (1 φορά/2
sec.)
Η μονάδα δεν εκκινεί.
Το καλώδιο του χειριστηρίου
κόπηκε.
Η επαφή των ακροδεκτών δεν είναι
καλή.Η σύνδεση του καλωδίου του
χειριστηρίου δεν είναι σωστή
Όπως στο
1 και 2
Η ένδειξη λειτουργίας
αναβοσβήνει με
διαφορετικό τρόπο
Η μονάδα δεν αρχίζει να λειτουργεί ή αρχίζει και
σταματά.
Η σύνδεση του θερμίστορ ή άλλων
ακροδεκτών δεν είναι σωστή.
Υπάρχει ρελέ προστασίας ή άλλη
προστατευτική διάταξη.
Ελέγξτε τον πίνακα με τα πιθανά προβλήματα στον
Τεχνικό Κατάλογο (με τον υπεύθυνο συντήρησης).
Η ένδειξη λειτουργίας
αναβοσβήνει.
(1 φορά/1s)
Αρ. μονάδας
, κωδικός
προειδοποίησης
και κωδικός μονάδας
Eαναβοσβήνουν
Η μονάδα δεν εκκινεί.
Η σύνδεση του καλωδίου
του χειριστηρίου μεταξύ των
Εσωτερικών μονάδων δεν είναι
σωστή.
Ελέγξτε τον πίνακα με τα πιθανά προβλήματα στον
Τεχνικό Κατάλογο (με τον υπεύθυνο συντήρησης).
Επιστροφή στο
μετά τον έλεγχο
Οδηγίες αποκατάστασης όταν καεί η ασφάλεια του κυκλώματος μετάδοσης:
1. Διορθώστε τη σύνδεση της καλωδίωσης στον πίνακα ακροδεκτών.
2. Πραγματοποιήστε τη διαδικασία που περιγράφεται δίπλα.
DSW7στοPCBτηςεσωτ.μονάδας
1ηακίδαστηθέσηΟΝ
Αριθμός
συνδεδεμένων
μονάδων
Ένδειξη
λειτουργίας
