81
PMML0140A rev.1 - 07/2009
INSTALLATION EINER
FERNBEDIENUNG

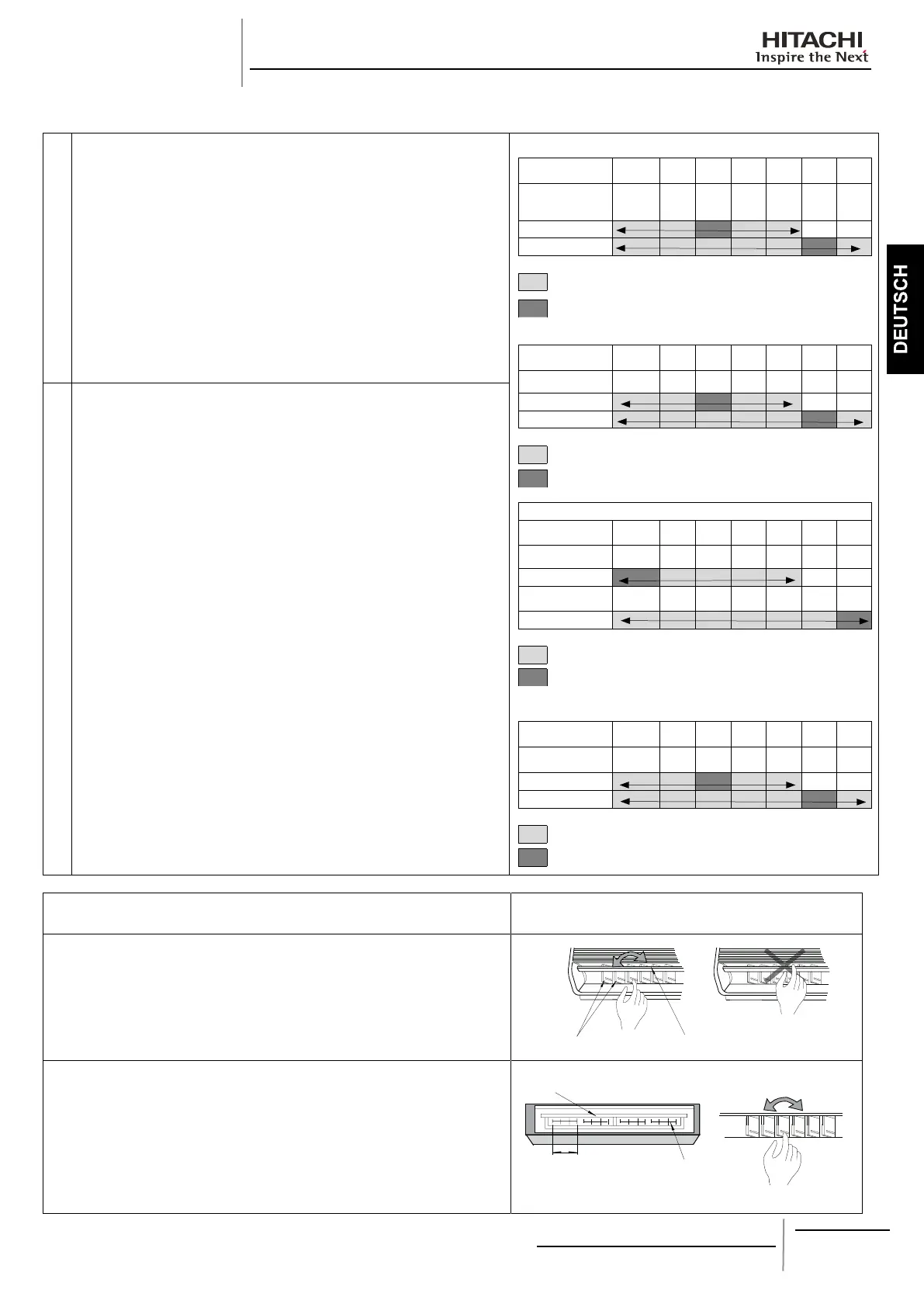

5.1.5. VORGEHENSWEISE ZUM EINSTELLEN DER SCHWINGLUFTKLAPPE
Einstellen der Schwingluftklappe
1. Der Betrieb mit der Schwingluftklappe startet, wenn die Taste
SWING LOUVER (Schwingluftklappe) gedrückt wird. Der
Schwingwinkel beträgt ungefähr 70° von der horizontalen
Position aus nach unten. Wenn sich das Symbol „“ bewegt,
wird der fortlaufende Betrieb der Luftklappe angezeigt.
2. Wenn die Luftklappe nicht schwingen soll, müssen Sie die
Taste SWING LOUVER (Schwingluftklappe) erneut drücken.
Die Luftklappe wird bei einen Winkel gestoppt, der durch die
Richtung des Symbols „
“ angezeigt wird.
3. Der Luftauslasswinkel wird während des Startens des Heiz- und
Entfrosterbetriebs bei eingeschaltetem Thermostat festgelegt
(20º bei der RCI-Serie und 40º bei der RCD-Serie). Die
Schwingluftklappen werden ab einer Luftauslasstemperatur von
ca. 30 °C aktiviert.
Fixieren der Luftklappen
1. Bei Kühl- und Trockenbetrieb kann der Luftauslasswinkel um
5 Positionen verstellt werden. Bei Heizbetrieb kann er auf 7
Positionen umgestellt werden.
2. Zum Feststellen der Luftklappenposition drücken Sie zuerst die
Taste SWING LOUVER, um das Schwingen der Luftklappe zu
starten, und anschließend drücken Sie die Taste erneut, wenn
die Luftklappe die gewünschte Position erreicht hat.
3. Der Luftauslasswinkel wird während des Startens des Heiz- und
Entfrosterbetriebs bei eingeschaltetem Thermostat festgelegt
(20º bei der RCI-Serie und 40º bei der RCD-Serie).Die
Schwingluftklappen werden ab einer Luftauslasstemperatur von
ca. 30 °C aktiviert.
Wenn die Luftklappen während des Heizbetriebs auf einen
Winkel von 55° (RCI), 65° (RCD) oder 70° (beide) xiert sind
und die Betriebsart auf Kühlung umgestellt wird, stellen sich die
Luftklappen automatisch auf einen Winkel von 45° (RCI) bzw. 60°
(RCD) ein.
HINWEIS:
Die tatsächliche Einstellung des Luftklappenwinkels wird
erst mit einer kleinen Zeitverzögerung auf dem LCD-Display
angezeigt. Wenn die Taste SWING LOUVER gedrückt wird,
wird die Schwingluftklappe nicht sofort gestoppt. Die Luftklappe
schwingt noch ein Mal. Wenn die Luftklappen beispielsweise bei
Reinigungsarbeiten bewegt werden müssen, aktivieren Sie den
automatischen Einstellmodus, um die vier Schwingklappen in
dieselbe Position zu bringen.
Drehen Sie die Luftklappe nicht von Hand. Der Luftklappenmechanismus
könnte dabei beschädigt werden (in alle Geräten).
VORSICHT
Wandgerät (RPK): •
Stellen Sie die senkrechten Luftklappen von Hand ein, damit die Luft in die
gewünschte Richtung ausströmt
Legen Sie an den vertikalen Deektoren Blatt 1 nicht nach links und Blatt 2
nicht nach rechts um.
Automatische Einstellung der Luftklappe:•
Wird der Gerätebetrieb angehalten, dann bleiben die zwei
Luftklappenmechanismen automatisch in der geschlossenen Position stehen.
Deckengerät (RPC): •
Der senkrechte Luftklappenmechanismus besitzt vier Luftklappengruppen.
Stellen Sie die senkrechten Luftklappen von Hand ein, damit die Luft in die
gewünschte Richtung ausströmt.
HINWEIS:
Bei Modellen ohne Schwingluftklappen werden die obigen
Informationen nicht im Fernbedieungsdisplay angezeigt. In diesem
Fall müssen die Luftklappen manuell eingestellt werden.
Horizontale Kluftklappe
Vertikale Luftklappe
Eine Gruppe
Vertikale Luftklappe
Horizontale Kluftklappe
RCI (4-Wege-Kassettengeräte)
Anzeige
Luftklappenwinkel
(ca.)
Ca.
25°
Ca.
30°
Ca.
35°
Ca.
40°
Ca.
50°
Ca.
55°
Ca.
60°
Kühlbetrieb
Heizbetrieb
Winkelbereich
Empfohlener Winkel
RCD (2-Wege-Kassettengeräte)
Anzeige
Luftklappenwinkel
(ca.)
Ca.
40°
Ca.
45°
Ca.
50°
Ca.
55°
Ca.
60°
Ca.
65°
Ca.
70°
Kühlbetrieb
Heizbetrieb
Winkelbereich
Empfohlener Winkel
RPK (Wandgerät)
Anzeige
Luftklappenwinkel
(ca.)
Ca. 35°
Ca.
40°
Ca.
45°
Ca.
50°
Ca.
55°
Ca.
60°
Ca.
70°
Kühlbetrieb
Luftklappenwinkel
(ca.)
Ca.
40°
Ca.
45°
Ca.
50°
Ca.
55°
Ca.
60°
Ca.
65°
Ca.
70°
Heizbetrieb
Winkelbereich
Empfohlener Winkel
RPC (Deckengerät)
Anzeige
Luftklappenwinkel
(ca.)
Horizontaler
Ca.
15°
Ca.
30°
Ca.
40°
Ca.
50°
Ca.
60°
Ca.
80°
Kühlbetrieb
Heizbetrieb
Winkelbereich
Empfohlener Winkel
Winkelbereich
Winkelbereich
Winkelbereich
Winkelbereich
Winkelbereich
Winkelbereich
Winkelbereich
Winkelbereich
