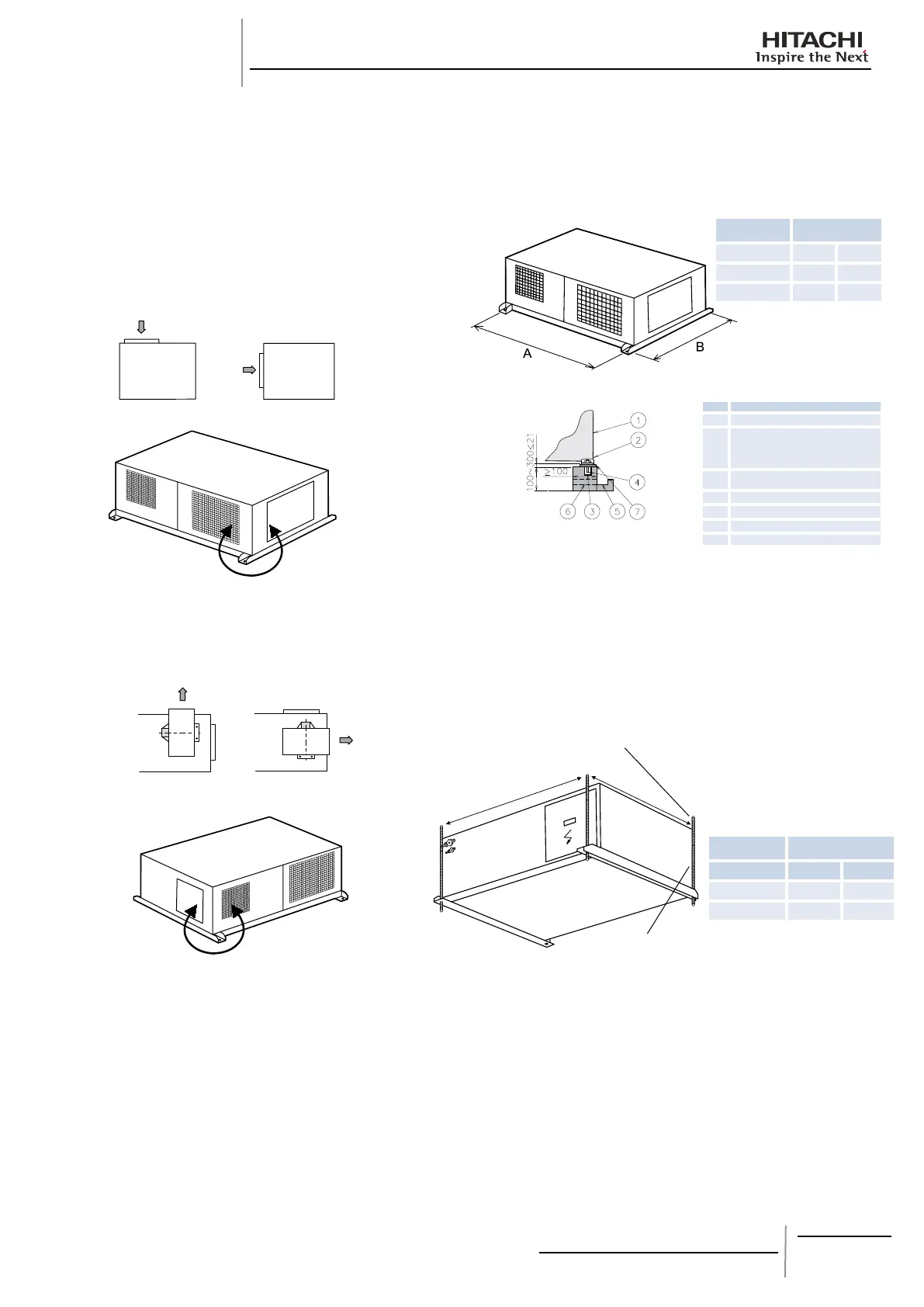

GERÄTEINSTALLATION
10.1.3. VERFÜGBARE AUFBAUVARIANTEN
Es stehen verschiedene Aufbauvarianten für das Außengerät
allein durch die Veränderung der Lufteintritts-/-austrittsblenden
(und Lüfterposition im Falle des
RASC-10HRNE) zur Verfügung.
Änderungen am Lufteinlass (Option) ¡
Um den Lufteinlass zu verändern, muss lediglich die -
Blendenposition geändert werden. Beide Blenden sind mit
Schrauben am Gerätegehäuse befestigt.
Blende wechseln
(im Lieferumfang)
(optional)
(Draufsicht)
Änderungen am Luftauslass (Option nur für RASC- ¡
10HRNE)
Um den Luftauslass zu ändern, müssen die Blenden ebenfalls -
vertauscht werden. Die Lüfterauslassblende ist am Lüfter
angebracht und muss folgendermaßen montiert werden:
Blende wechseln
10.1.4. VORAUSSETZUNGEN FÜR DEN
INSTALLATIONSORT
Betonfundament im Gebäudeinnern ¡
1. Das Fundament kann ebenerdig sein; empfohlen werden
100-300mm über Bodenniveau..
2. Bauen Sie einen entsprechenden Wasserabuss um das
Fundament.
3. Wenn Sie das Gerät installieren, befestigen Sie es mit M10
Ankerschrauben.
4. Verwenden Sie vibrationsdämpfenden Gummi (ca. 60
Grad) zwischen Gerät und Fundament.
5. Abusswasser kann in kalten Morgenstunden gefrieren.
Vermeiden Sie deshalb den Abuss in Bereichen, die oft
betreten werden, da sonst Rutschgefahr besteht.
6. Sorgen Sie dafür, dass Maßnahmen getroffen werden, um
das Fundament vor Wasser zu schützen.
7. Installieren Sie das Gerät so, dass eine Seite des Geräts
etwas (ca. 20 mm) niedriger ist als die andere, um eine
falsche Richtung des Abusses zu vermeiden.
Aufhängen des Geräts
¡
1. Hängen Sie das Gerät gemäß der Abbildung auf.
2. Stellen Sie sicher, dass die Decke das auf der
Gerätekennzeichnung angegebene Gewicht des Außengeräts
tragen kann.
3. Installieren Sie das Gerät so, dass eine Seite des Geräts
etwas (ca. 20 mm) niedriger ist als die andere, um eine
falsche Richtung des Abusses zu vermeiden.
A
B
Schraubhaken
(M10)
Montagehalterung
Kennzeichnung
Gewindestangen
abstand
Modell 3/5 PS 10 PS
A (mm) 1250 1770
B (mm) 1300 1113
VORSICHT:
Bei einer Aufhängung des Geräts an der Decke, muss
diese über eine ausreichende Tragfähigkeit verfügen.
Sollte dies nicht der Fall sein, muss sie mit Trägern usw.
verstärkt werden (über 150 kg pro Schraubhaken), da das
Gerät sonst herunterfallen kann oder es durch Gerätereso-
nanzen zu Störgeräuschen kommt.
Nr. Beschreibung
Gerät
Schneiden Sie diesen Teil der
Schraube ab. Andernfalls kann die
Gehäuseverkleidung nur schwer
entfernt werden.
Mörtelaussparung (Ø100 x Tiefe
150)
Ankerschraube M10
Drainage (100 Breite x 150 Tiefe)
Abuss
Vibrationsfester Gummi
Kennzeichnung
Ankerschrauben
abstand
Modell 3/5 PS 10 PS
A (mm) 1250 1770
B (mm) 1300 1113
