8 69-2005EF

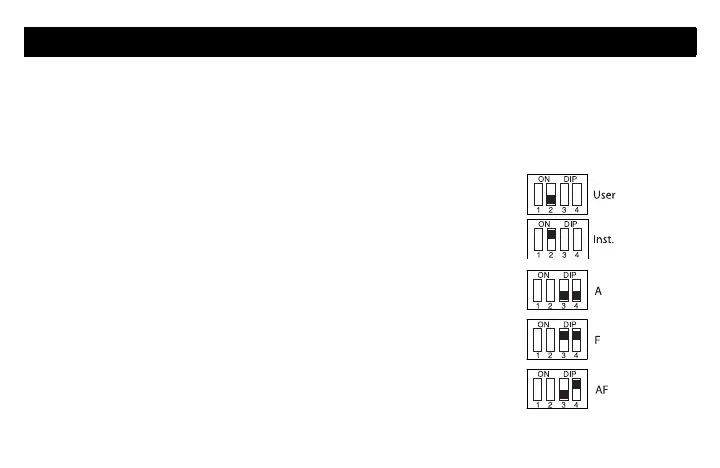

Les commutateurs de configuration (DIP switch) sont situés
au dos de la façade du thermostat.
NOTA : Le commutateur 1 n’est pas utilisé.
Menu de configuration de l’installateur (commutateur 2)
Utiliser le commutateur 2 pour mettre le thermostat en mode
Installateur ou Utilisateur.
Mode de régulation de la température (commutateurs 3 & 4)
Utiliser les commutateurs 3 et 4 pour sélectionner le mode
de régulation de la température (A, F ou AF).
NOTA : Utiliser le mode F ou AF uniquement si une sonde
externe (pour le plancher) est reliée au thermostat (voir la
page 7).
Commutateurs de configuration
400-146-000-A_69-2005EF (AQ1000TN2) FRE.fm Page 8 Thursday, October 5, 2006 8:31 AM
