FR - 10
4.3.2. Mesure de Tension AC
ATTENTION
La tension d’entrée maximale AC est de 1000V. Ne pas mesurer de
tensions excédant les limites indiquées dans ce manuel. Le dépassement
des limites de tension pourrait entraîner des chocs électriques pour
l'utilisateur et endommager l’instrument.

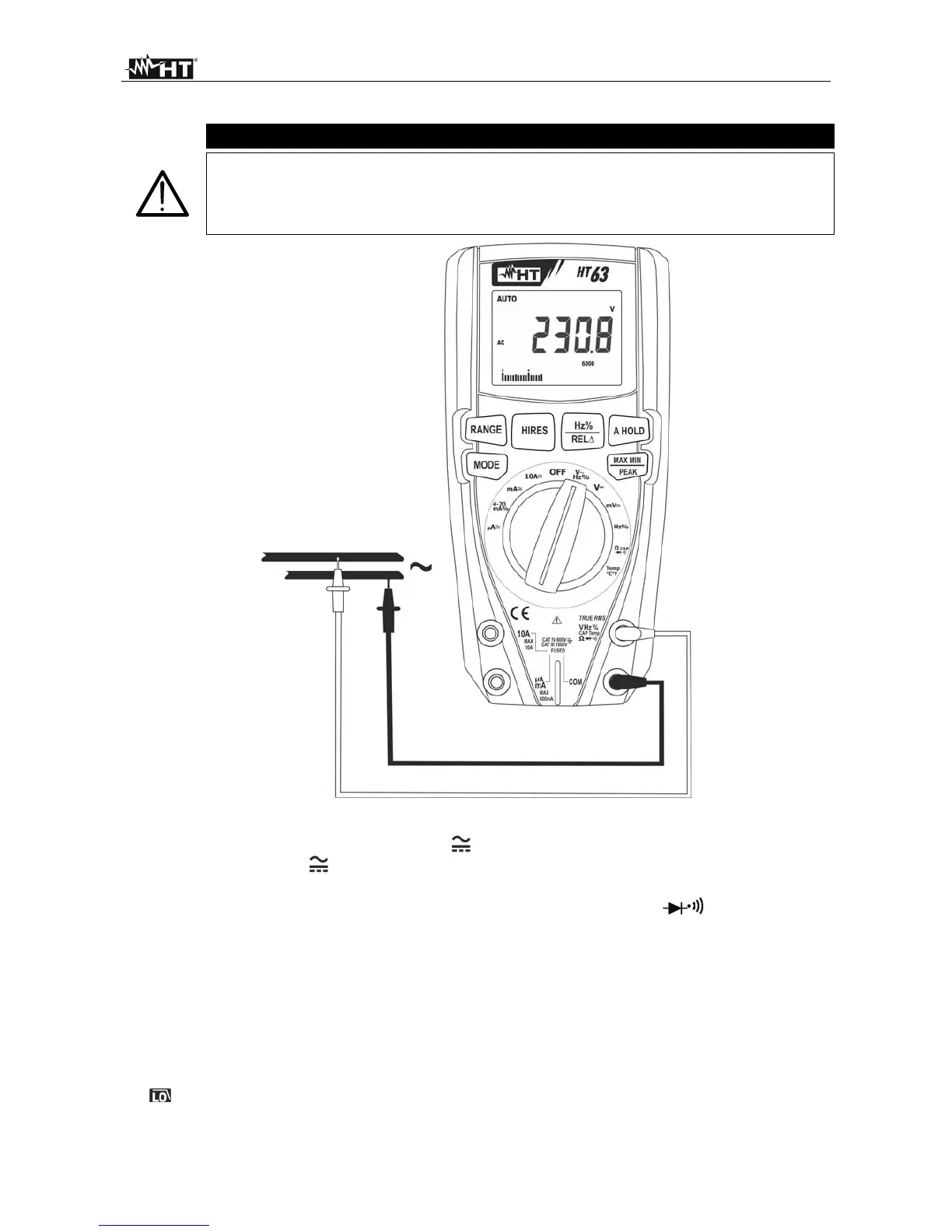

Fig. 3: Mesure de Tension AC
1. Sélectionner la position VHz% ou mV
2. Dans la position mV appuyer sur la touche MODE pour visualiser le symbole “AC” à
l'écran
3. Insérer le câble rouge dans la borne d'entrée VHz%CAPTemp et le câble noir
dans la borne d'entrée COM
4. Positionner l'embout rouge et l'embout noir dans les points du circuit sous test (voir la
Fig. 3). La valeur de tension apparaît à l’écran
5. Si sur l'écran est affiché le message "O.L" sélectionner une échelle plus élevée
6. Appuyer sur la touche Hz%/REL pour sélectionner les mesures “Hz” ou “%” afin de
visualiser les valeurs de fréquence et du duty cycle de la tension en entrée. Le
diagramme à barres analogique n'est pas actif dans ces fonctions. Appuyer sur la
touche MODE pour revenir à la mesure de tension et activer éventuellement la fonction
7. Pour l’utilisation des fonctions HOLD, RANGE, MAX MIN, PEAK, et HIRES et REL voir
le § 4.2
