HT 63 - Medida de Tensión CA

HT63
ES - 10
4.3.2. Medida de Tensión CA
ATENCIÓN
La máxima tensión CA de entrada es de 1000V. No mida tensiones que
excedan los límites indicados en este manual. La superación de los límites
de tensión podría causar shocks eléctricos al usuario y daños al
instrumento.

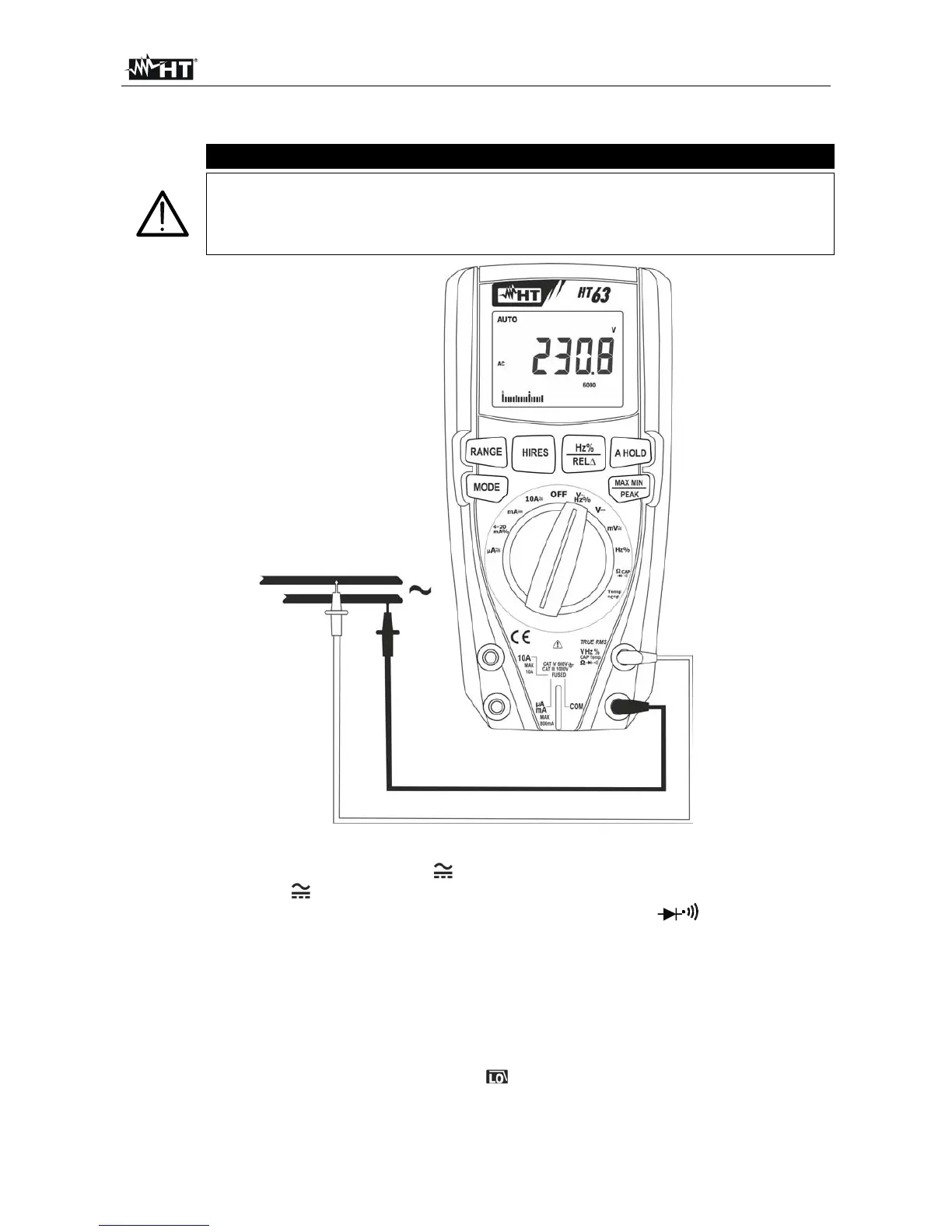

Fig. 3: Uso del instrumento para medida de Tensión CA
1. Seleccione la posición VHz% o mV
2. En la posición mV pulse la tecla MODE para visualizar el símbolo “CA” en pantalla
3. Inserte el cable rojo en el terminal de entrada VHz%CAPTemp y el cable negro
en el terminal de entrada COM
4. Posicione la punta roja y la punta negra respectivamente en los puntos del circuito en
examen (vea Fig. 3). El valor de la tensión se muestra en pantalla
5. Si en el visualizador se muestra el mensaje "O.L" seleccione un rango más elevado
6. Pulse la tecla Hz%/REL para seleccionar las medidas “Hz” o “%” para visualizarlos
valores de la frecuencia y del duty cycle de la tensión de entrada. La barra grafica no
está activa en estas funciones. Pulse la tecla MODE para volver a la medida de
tensión y activar eventualmente la función
7. Para el uso de las funciones HOLD, RANGE, MAX MIN, PEAK, y HIRES y REL vea el
§ 4.2
