4.3.9. Medida de Corriente CA
ATENCIÓN
La máxima corriente CA de entrada es de 10A (entrada 10A) o bien 600mA
(entrada mAA). No mida corrientes que excedan los límites indicados en
este manual. La superación de los límites de corriente podría causar
shocks eléctricos al usuario y daños en el instrumento.

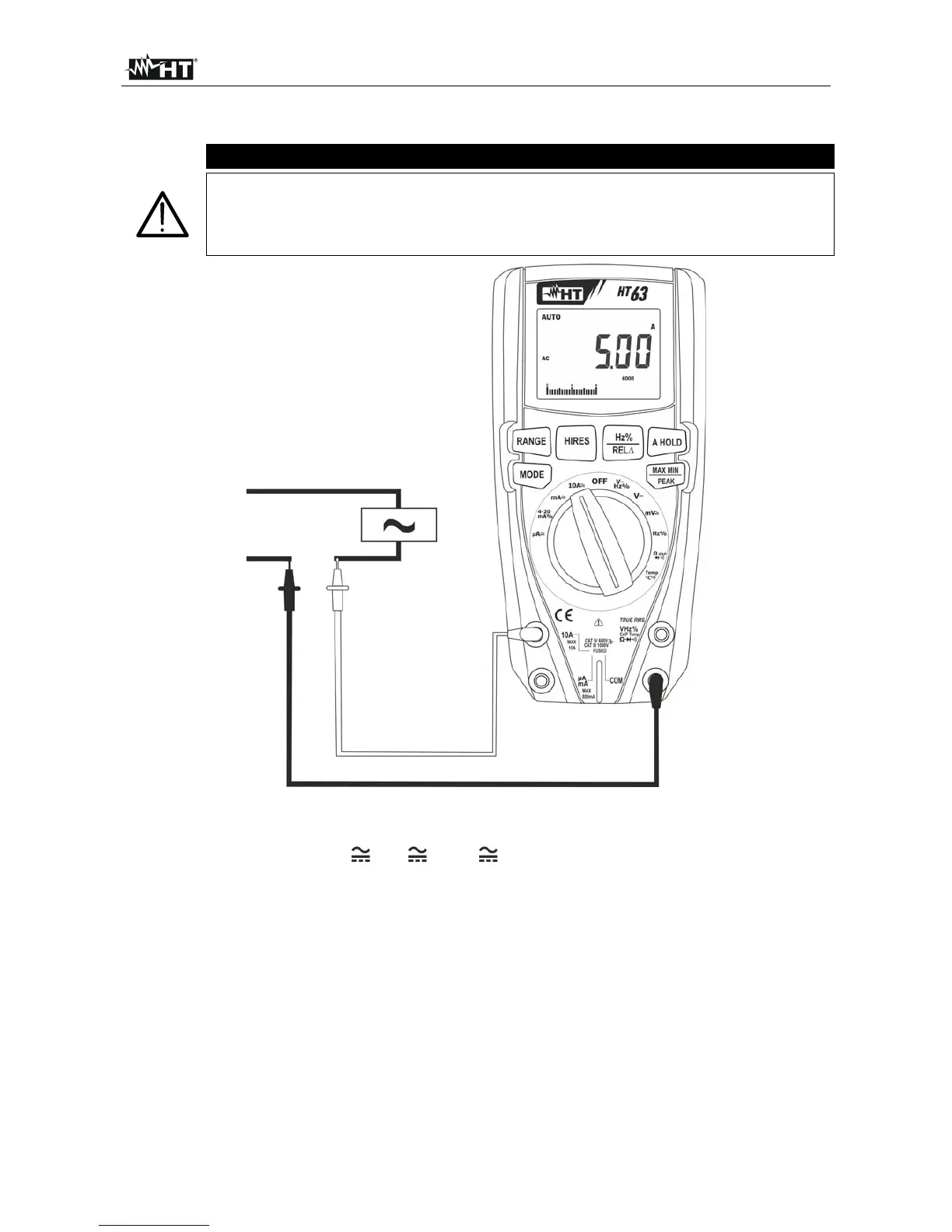

Fig. 10: Uso del instrumento para medida de Corriente CA
1. Desconecte la alimentación al circuito en examen.
2. Seleccione la posición A , mA o 10A
3. Pulse la tecla MODE para seleccionar la medida “CA”
4. Inserte el cable rojo en el terminal de entrada 10A o bien en el terminal de entrada
mAA y el cable negro en el terminal de entrada COM
5. Conecte la punta roja y la punta negra en serie al circuito del que se quiere medir la
corriente (vea Fig. 10)
6. Alimente el circuito en examen. El valor de la corriente se muestra en pantalla.
7. Si en el visualizador se muestra el mensaje "O.L" se ha alcanzado el valor máximo
medible
8. Pulse la tecla Hz%/REL para seleccionar las medidas “Hz” o “%” para visualizar los
valores de la frecuencia y del duty cycle de la corriente de entrada. La barra grafica no
está activa en estas funciones
9. Para el uso de las funciones HOLD, RANGE, MAX MIN, PEAK, REL y HIRES vea el
§ 4.2
