4.3.4. Mesure de Résistance et Test de Continuité
ATTENTION
Avant d'effectuer toute mesure de résistance, vérifier que l’alimentation du
circuit sous test est coupée et que tous les condensateurs, si présents, sont
déchargés.

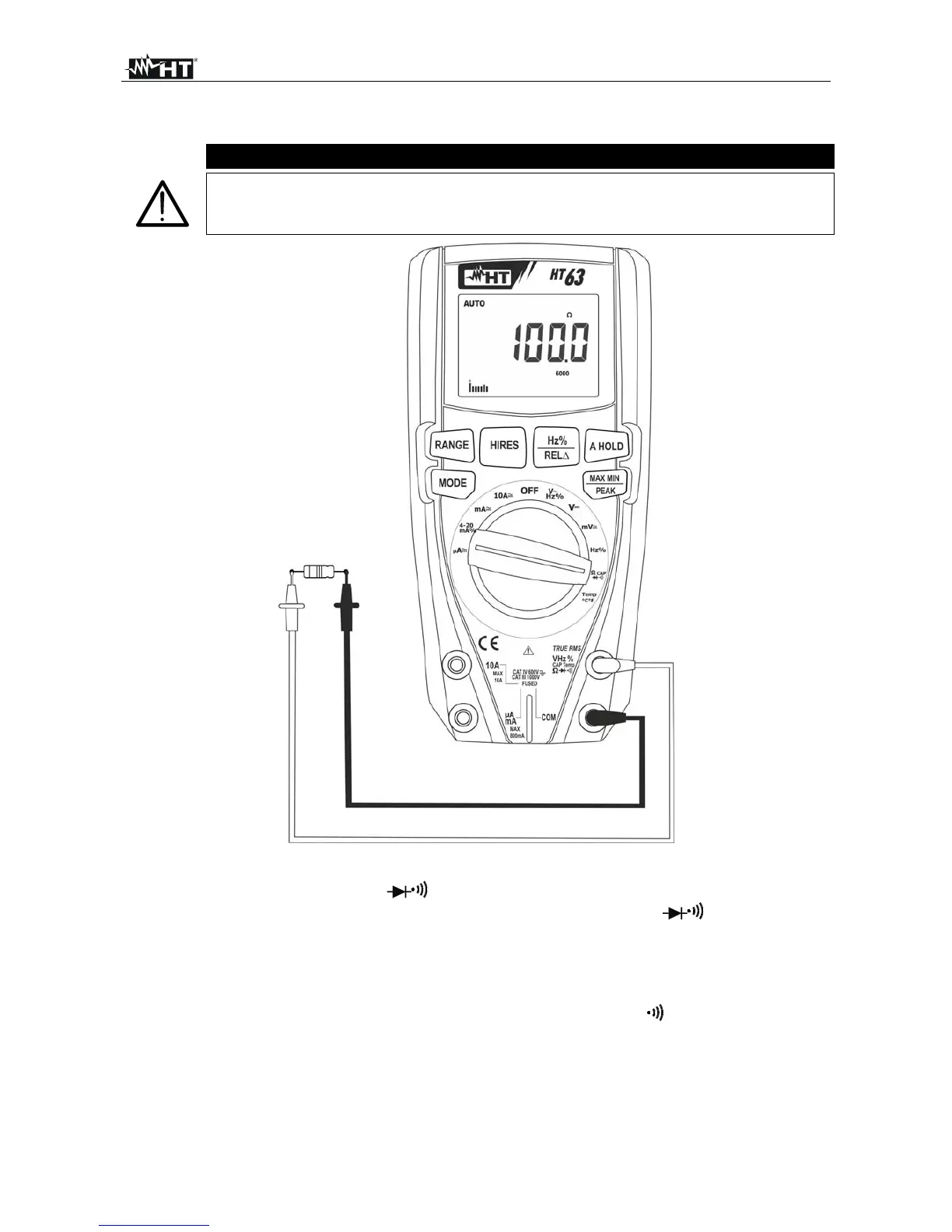

Fig. 5: Utilisation de l'instrument pour mesure de résistance et test de continuité
1. Sélectionner la position CAP
2. Insérer le câble rouge dans la borne d'entrée VHz%CAPTemp et le câble noir
dans la borne d'entrée COM
3. Positionner les embouts sur les points désirés du circuit sous test (voir Fig. 5). La
valeur de résistance est visualisée à l’écran.
4. Si sur l'écran est affiché le message "O.L" sélectionner une échelle plus élevée
5. Appuyer sur la touche MODE pour sélectionner la mesure “
” relative au test de
continuité et positionner les embouts désirés du circuit sous test
6. La valeur de résistance (fournie à titre d'indication) est affichée à l'écran exprimée en
et l'instrument émet un signal acoustique si la valeur de résistance est inférieure à
presque 35
7. Pour l’utilisation des fonctions HOLD, RANGE, MAX MIN, REL et HIRES voir le § 4.2
