HT63
IT - 12
4.3.4. Misura di Resistenza e Test Continuità
ATTENZIONE
Prima di effettuare qualunque misura di resistenza accertarsi che il circuito
in esame non sia alimentato e che eventuali condensatori presenti siano
scarichi.

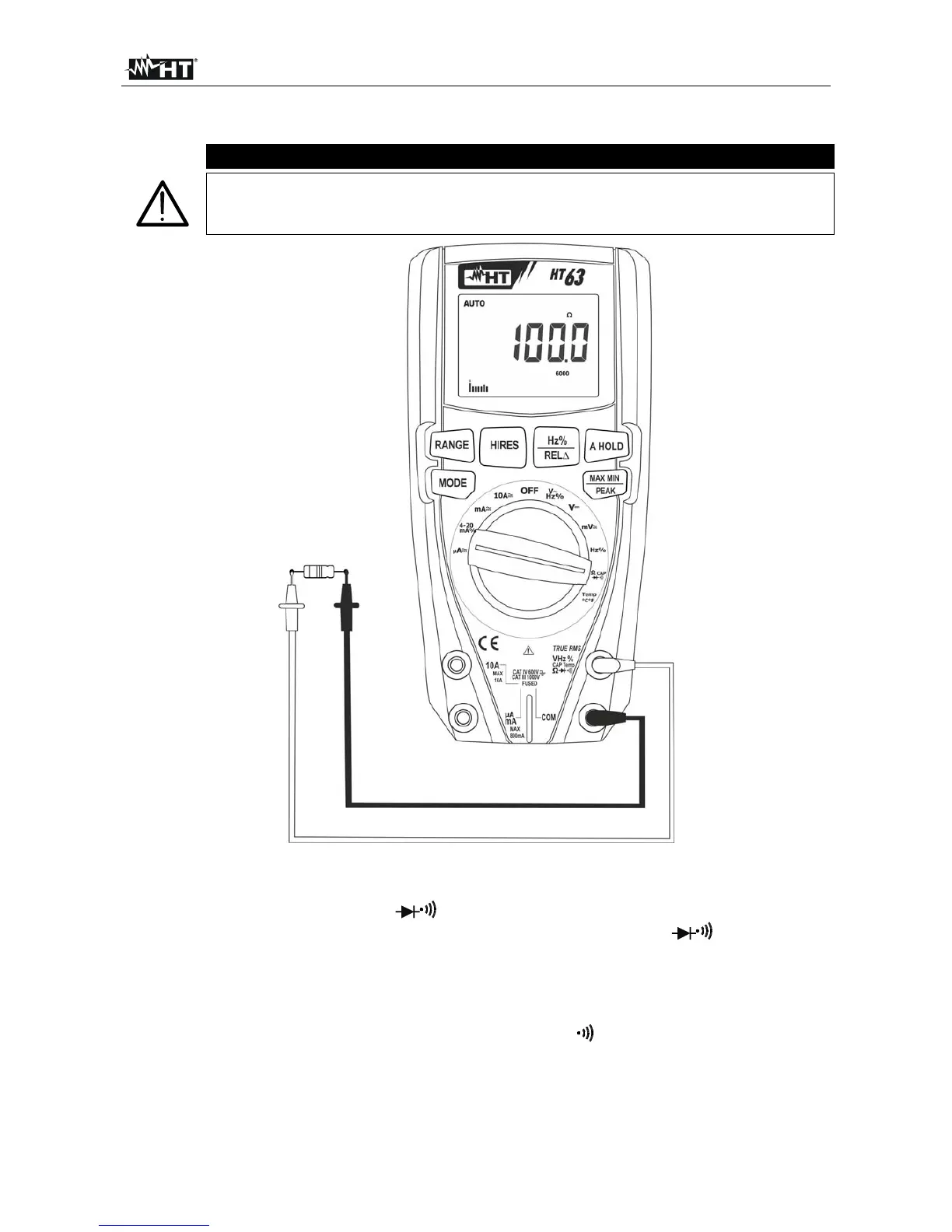

Fig. 5: Uso dello strumento per misura di Resistenza e Test Continuità
1. Selezionare la posizione CAP
2. Inserire il cavo rosso nel terminale di ingresso VHz%CAPTemp e il cavo nero
nel terminale di ingresso COM
3. Posizionare i puntali nei punti desiderati del circuito in esame (vedere Fig. 5). Il valore
della resistenza è visualizzato a display
4. Se sul display è visualizzato il messaggio "O.L" selezionare una portata più elevata
5. Premere il tasto MODE per selezionare la misura “ ” relativa al test continuità e
posizionare i puntali nei punti desiderati del circuito in esame
6. Il valore della resistenza (solo indicativo) è visualizzato sul display espresso in e lo
strumento emette un segnale acustico qualora il valore della resistenza risulti <35
7. Per l’uso delle funzioni HOLD, RANGE, MAX MIN, REL e HIRES vedere il § 4.2
