FR - 14
4.3.6. Mesure de Capacité
ATTENTION
Avant d'effectuer des mesures de capacité sur circuits ou condensateurs,
couper l'alimentation au circuit sous test et laisser décharger toutes les
capacités s'y trouvant. Dans la connexion entre le multimètre et la capacité
sous test, respecter la polarité correcte (si demandé).

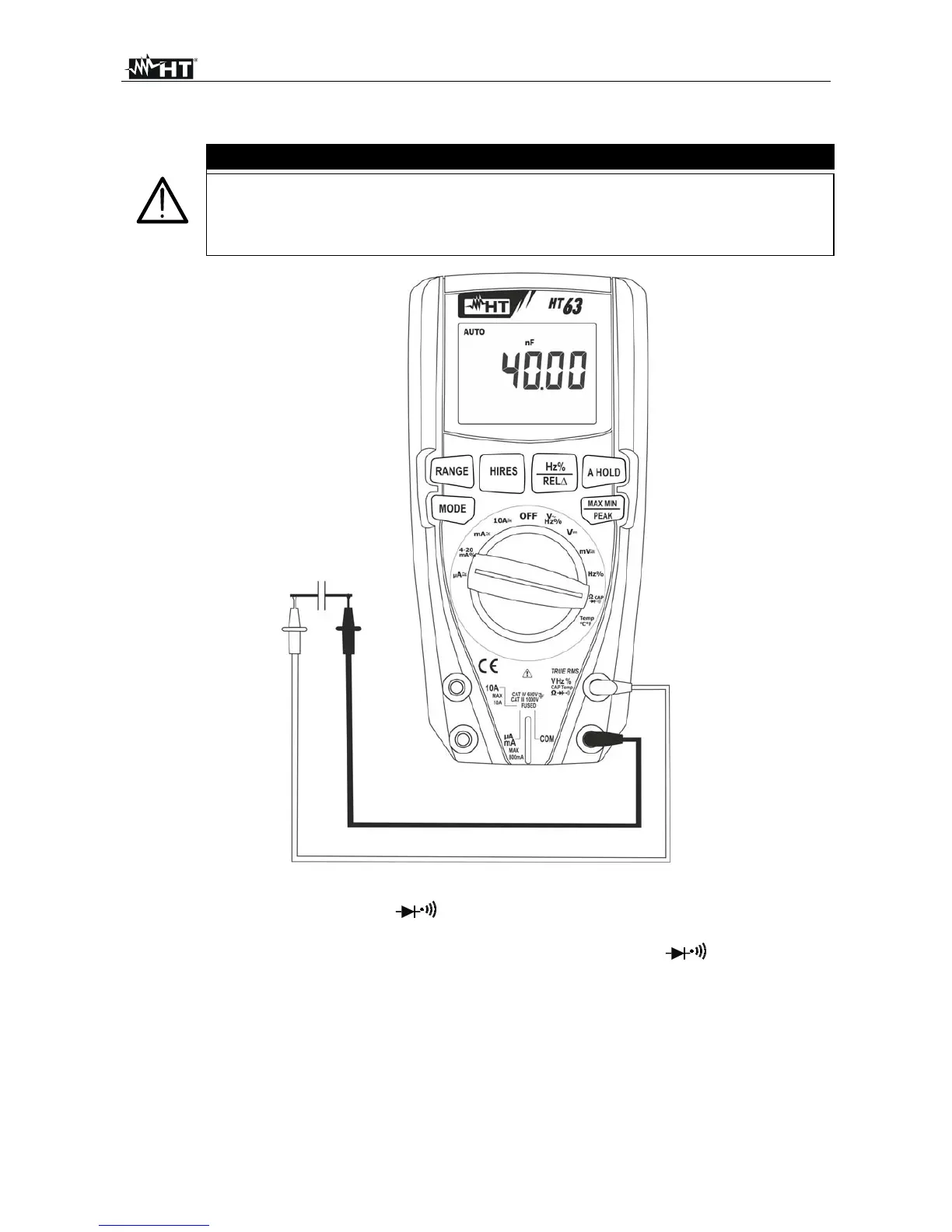

Fig. 7: Mesure de capacité
1. Sélectionner la position CAP
2. Appuyer sur la touche MODE jusqu'à l'affichage du symbole “nF” à l'écran
3. Insérer le câble rouge dans la borne d'entrée VHz%CAPTemp et le câble noir
dans la borne d'entrée COM
4. Appuyer sur la touche REL/ avant d'effectuer la mesure
5. Positionner les embouts aux extrémités du condensateur sous test en respectant,
éventuellement, les polarités positives (câble rouge) et négatives (câble noir) (voir Fig.
7). La valeur de capacité sera affichée à l’écran. Le diagramme à barres analogique
n'est pas actif dans cette fonction
6. Le message "O.L." indique que la valeur de capacité dépasse la valeur maximale
mesurable
7. Pour l'utilisation des fonctions HOLD et REL voir le § 4.2
