HT63
DE - 10
4.3.2. AC Spannungsmessung
ACHTUNG
Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht,
Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch
angegebenen werden, überschreiten. Das Überschreiten der Spannungs-
Grenzwerte könnte einen elektrischen Schock verursachen und das
Messgerät beschädigen.

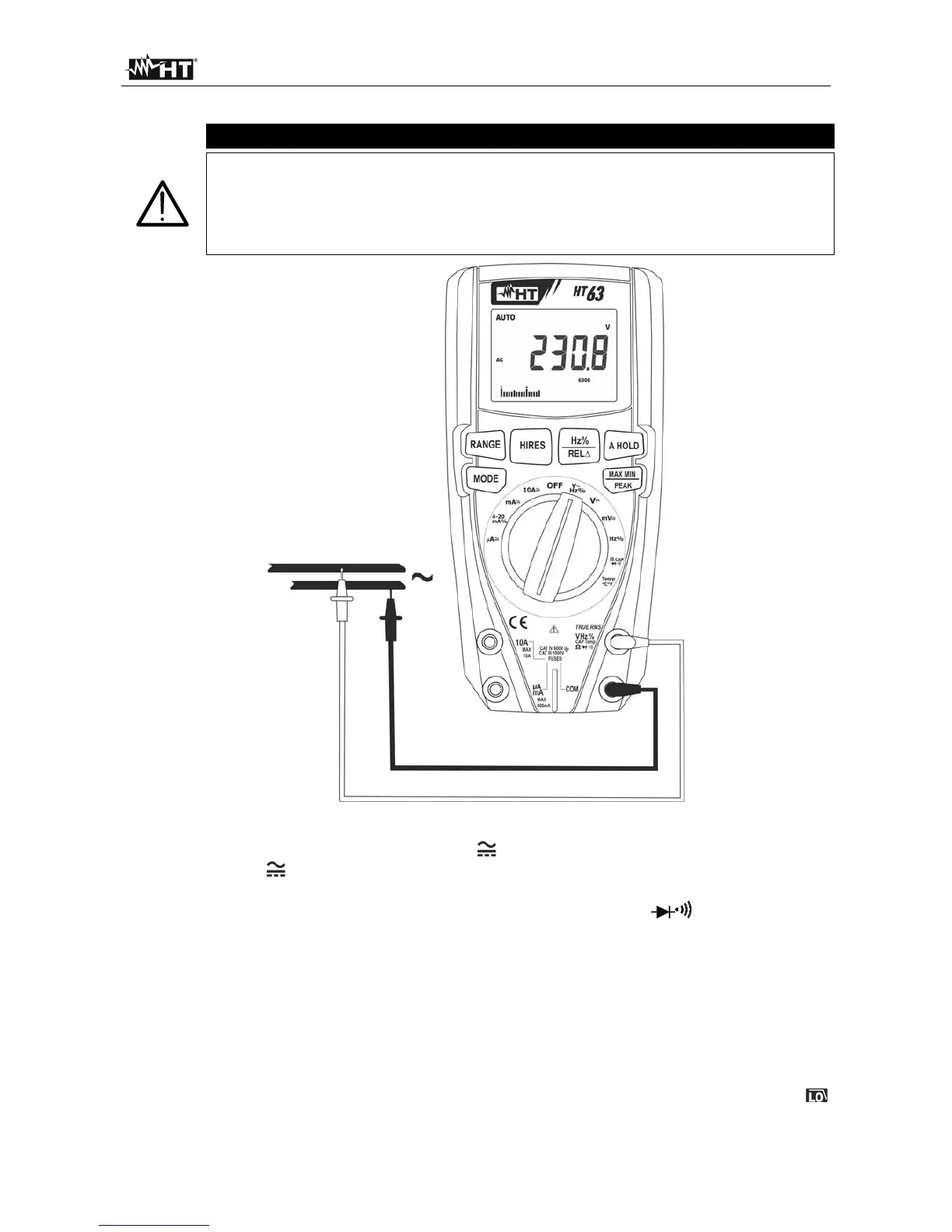

Abb. 3: Verwendung des Gerätes für Wechselspannungsmessung
1. Wählen Sie die Stellung VHz% oder mV.
2. In Stellung mV
, drücken Sie die MODE Taste, um das Symbol “AC” auf dem Display
anzuzeigen.
3. Verbinden Sie die rote Messleitung mit der VHz%CAPTemp Eingangsbuchse
und die schwarze Messleitung mit der COM Eingangsbuchse.
4. Verbinden Sie die rote Messleitung und die schwarze Messleitung mit den
gewünschten Messpunkten des zu messenden Kreises (siehe Abb. 3). Der
Spannungswert erscheint auf dem Display.
5. Wenn im Display die Meldung “O.L” erscheint, wählen Sie einen höheren Bereich aus.
6. Drücken Sie die Hz%/REL Taste zur Auswahl der Messungen “Hz” oder “%”, um die
Werte der Frequenz und vom Duty Cycle der Eingangsspannung anzuzeigen. Der
Bargraph ist bei diesen Funktionen nicht aktiv. Drücken Sie die MODE Taste, um zur
Spannungsmessung zurück zu kehren und eventuell, um die Funktion zu aktivieren.
7. Zur Verwendung der Funktionen HOLD, RANGE, MAX MIN, PEAK, HIRES und REL,
siehe § 4.2.
