FR - 11
4.3.3. Mesure de Fréquence et Duty Cycle
ATTENTION
La tension d’entrée maximale AC est de 1000V. Ne pas mesurer de
tensions excédant les limites indiquées dans ce manuel. Le dépassement
des limites de tension pourrait entraîner des chocs électriques pour
l'utilisateur et endommager l’instrument.

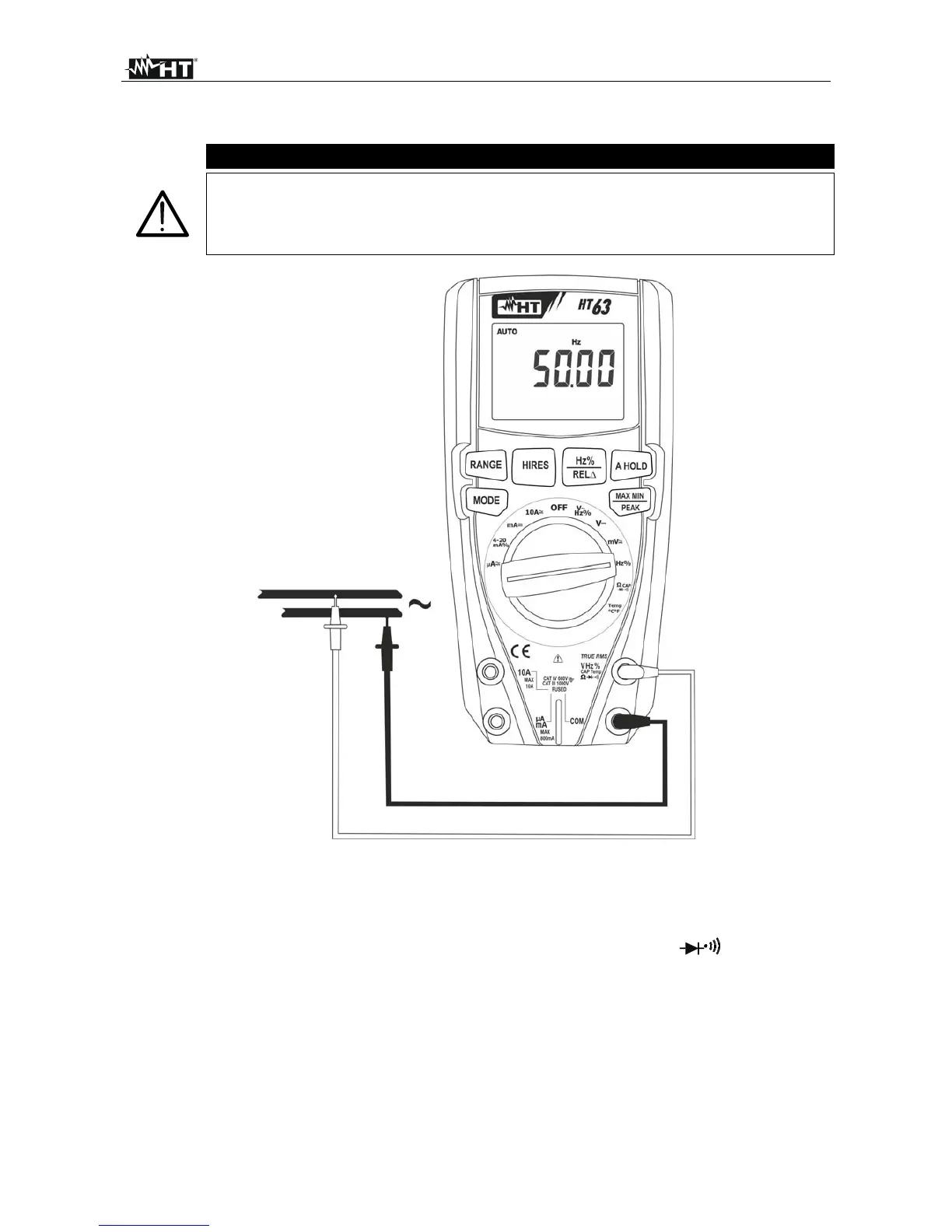

Fig. 4: Utilisation de l'instrument pour la mesure de Fréquence et Duty Cycle
1. Sélectionner la position Hz%.
2. Appuyer sur la touche Hz% pour sélectionner les mesures “Hz” ou “%” afin de
visualiser les valeurs de fréquence et du duty cycle de la tension en entrée.
3. Insérer le câble rouge dans la borne d'entrée VHz%CAPTemp (HT62) et le
câble noir dans la borne d'entrée COM
4. Positionner l'embout rouge et l'embout noir dans les points du circuit sous test (voir la
Fig. 4). La valeur de fréquence (Hz) ou duty cycle (%) apparaît à l’écran. Le
diagramme à barres analogique n'est pas actif dans ces fonctions
5. Si sur l'écran est affiché le message "O.L" sélectionner une échelle plus élevée
6. Pour l'utilisation des fonctions HOLD et HIRES voir le § 4.2
