4.3.5. Prueba de Diodos
ATENCIÓN
Antes de efectuar cualquier medida de resistencia asegúrese que el circuito
en examen no esté alimentado y que eventuales condensadores presentes
estén descargados.

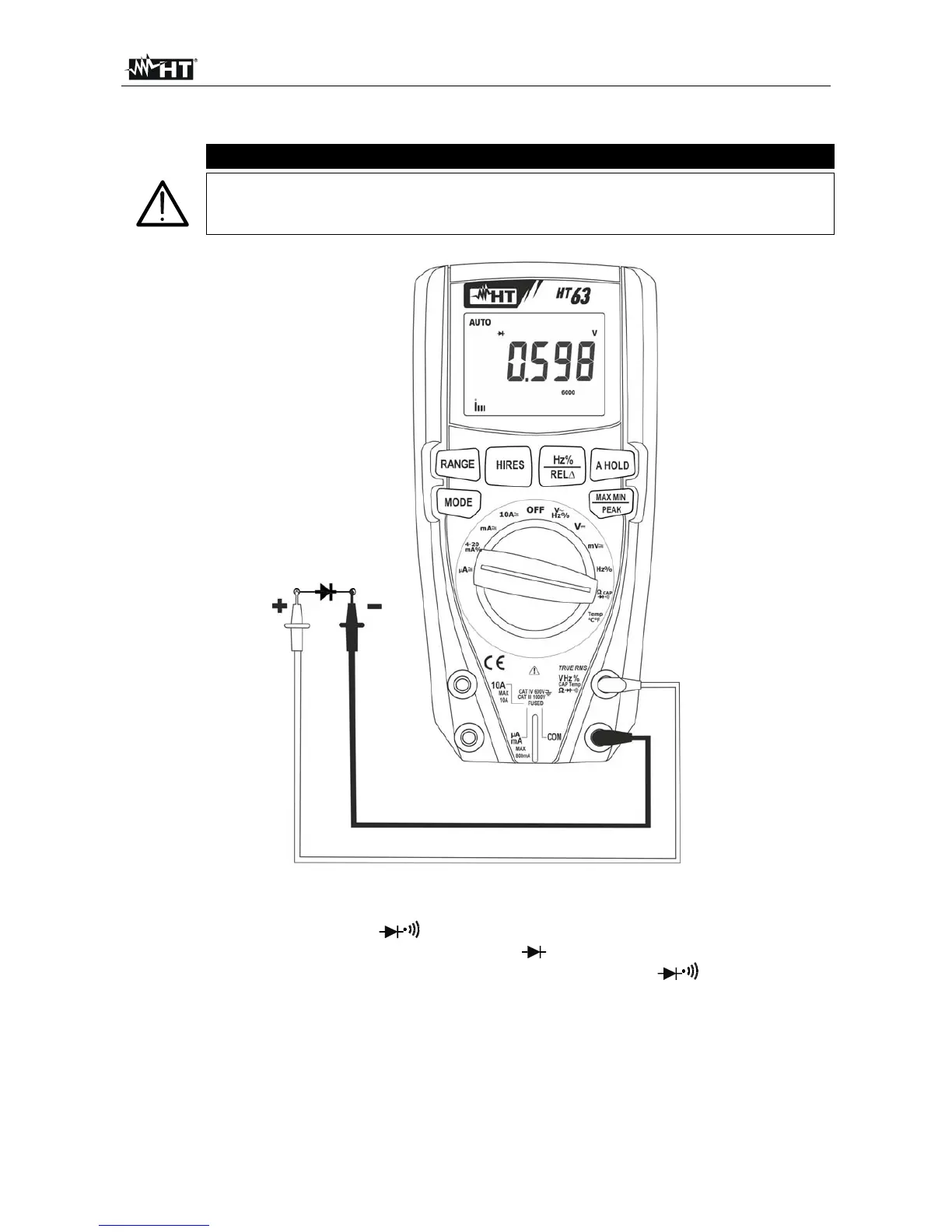

Fig. 6: Uso del instrumento para la prueba de Diodos
1. Seleccione la posición CAP
2. Pulse la tecla MODE per seleccione la medida “ ”
3. Inserte el cable rojo en el terminal de entrada VHz%CAPTemp y el cable negro
en el terminal de entrada COM
4. Posicione las puntas en los extremos del diodo en examen (vea Fig. 6) respetando las
polaridades indicadas. El valor de la tensión de umbral en polarización directa se
muestra en pantalla
5. Si el valor de la tensión de umbral es 0mV la unión P-N del diodo está en cortocircuito
6. Si el instrumento muestra el mensaje "O.L" los terminales del diodo están invertidos
respecto a lo indicado en Fig. 6 o bien la unión P-N del diodo está dañada
7. Para el uso de las funciones HOLD y HIRES vea el § 4.2
