4.3.8. Medida de Corriente CC y lectura 4-20mA%
ATENCIÓN
La máxima corriente CC de entrada es de 10A (entrada 10A) o bien 600mA
(entrada mAA). No mida corrientes que excedan los límites indicados en
este manual. La superación de los límites de corriente podría causar
shocks eléctricos al usuario y daños en el instrumento.

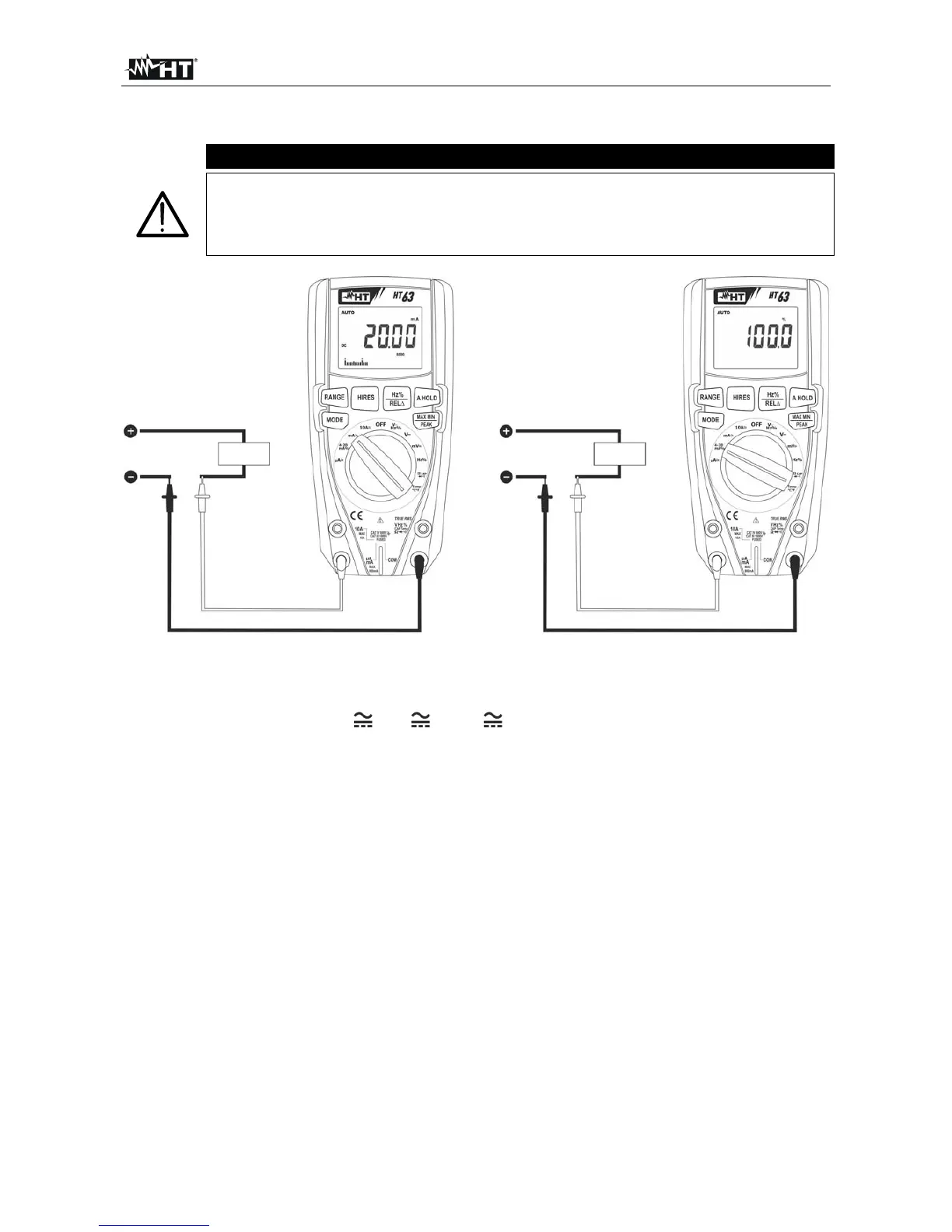

Fig. 9: Uso del instrumento para medida de Corriente CC y lectura 4-20mA%
1. Desconecte la alimentación al circuito en examen.
2. Seleccione la posición A , mA o 10A para la medida de corriente CC o bien la
posición 4-20mA% para la lectura 4-20mA%
3. Inserte el cable rojo en el terminal de entrada 10A o bien en el terminal de entrada
mAA y el cable negro en el terminal de entrada COM
4. Conecte la punta roja y la punta negra en serie al circuito del que se quiere medir la
corriente respetando la polaridad y el sentido de la corriente (vea Fig. 9)
5. Alimente el circuito en examen
6. El valor de la corriente CC (vea Fig. 9 – parte derecha) se muestra en pantalla
7. El valor de la lectura 4-20mA% (0mA = -25%, 4mA = 0%, 20mA = 100% y 24mA =
125%) (vea Fig. 9 – parte derecha) se muestra en pantalla. La barra grafica no está
activa en esta función
8. Si en el visualizador se muestra el mensaje "O.L" se ha alcanzado el valor máximo
medible
9. La visualización del símbolo "-" en el visualizador del instrumento indica que la
corriente tiene sentido opuesto respecto a la conexión de Fig. 9
10. Para el uso de las funciones HOLD, RANGE, MAX MIN, REL y HIRES vea el § 4.2
