HT 63 - Descripción de las Funciones del Selector; Medida de Tensión CC

HT63
ES - 9
4.3. DESCRIPCIÓN DE LAS FUNCIONES DEL SELECTOR
4.3.1. Medida de Tensión CC
ATENCIÓN
La máxima tensión CC de entrada es de 1000V. No mida tensiones que
excedan los límites indicados en este manual. La superación de los límites
de tensión podría causar shocks eléctricos al usuario y daños al
instrumento.

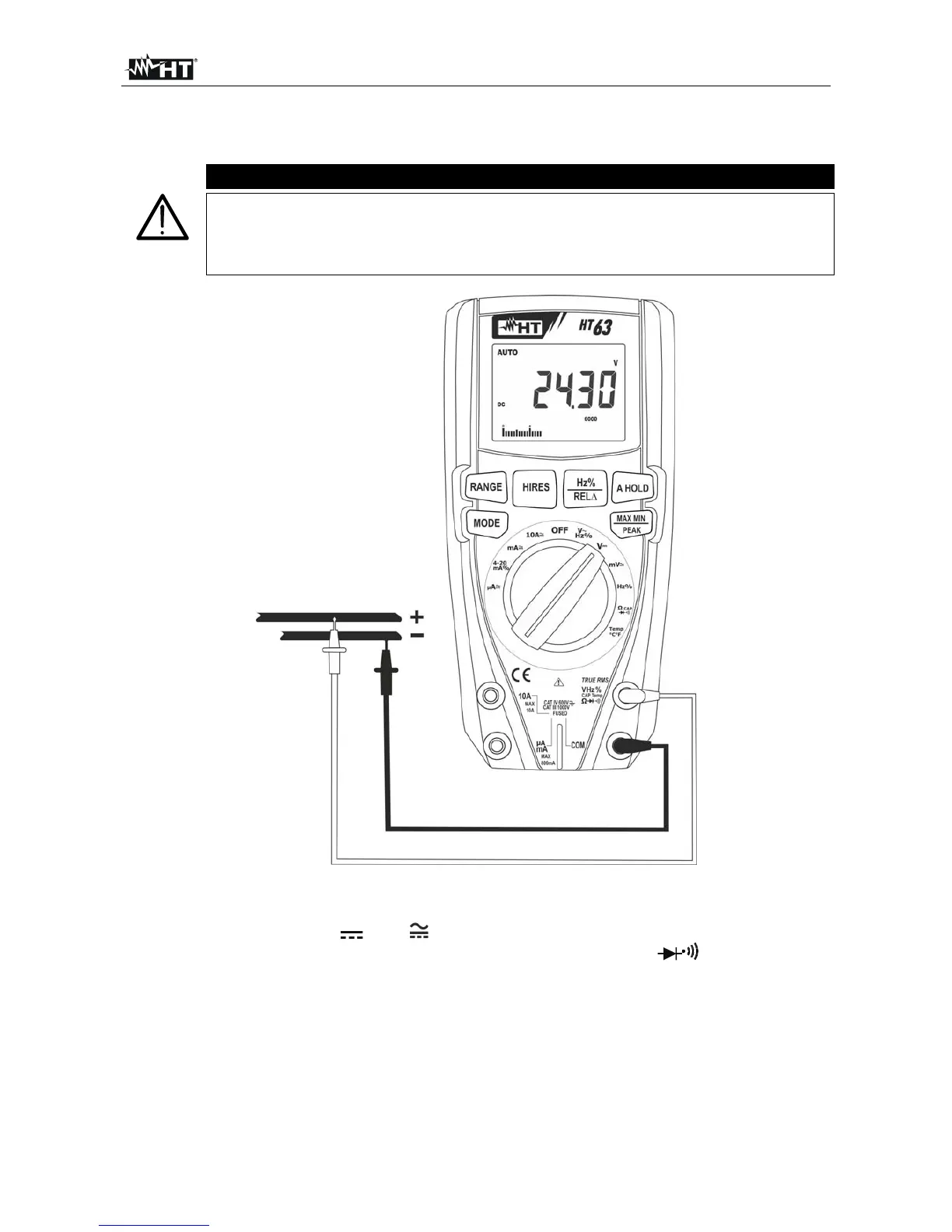

Fig. 2: Uso del instrumento para medida de Tensión CC
1. Seleccione la posición V o mV
2. Inserte el cable rojo en el terminal de entrada VHz%CAPTemp y el cable negro
en el terminal de entrada COM
3. Posicione la punta roja y la punta negra respectivamente en los puntos a potencial
positivo y negativo del circuito en examen (vea la Fig. 2). El valor de la tensión se
muestra en pantalla
4. Si en el visualizador se muestra el mensaje "O.L" seleccione un rango más elevado.
5. La visualización del símbolo "-" en el visualizador del instrumento indica que la tensión
tiene sentido opuesto respecto a la conexión de Fig. 2.
6. Para el uso de las funciones HOLD, RANGE, MAX MIN, REL y HIRES vea el § 4.2
