FR - 13
4.3.5. Test des Diodes
ATTENTION
Avant d'effectuer toute mesure de résistance, vérifier que l’alimentation du
circuit sous test est coupée et que tous les condensateurs, si présents, sont
déchargés.

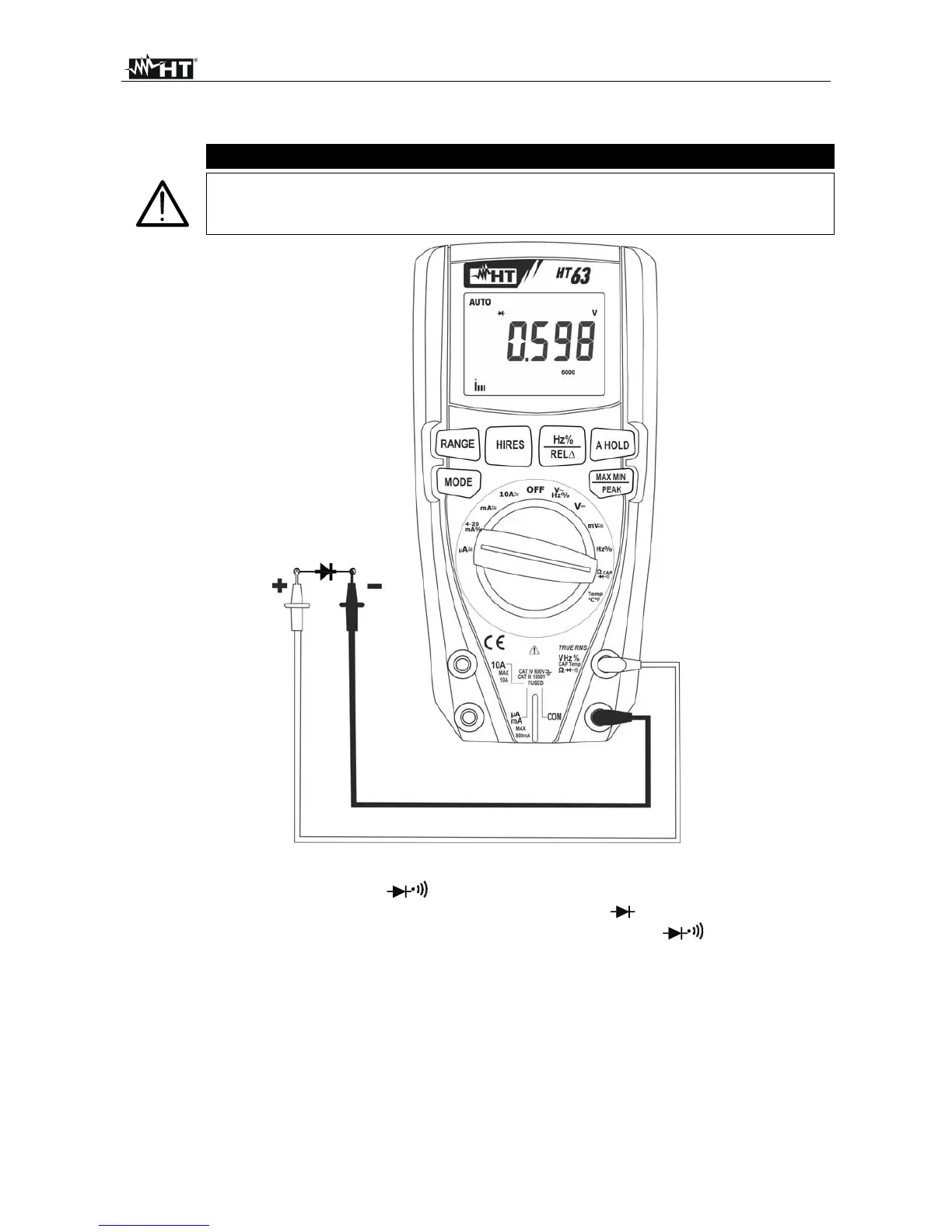

Fig. 6: Utilisation de l'instrument pour le test des diodes
1. Sélectionner la position CAP
2. Appuyer sur la touche MODE pour sélectionner la mesure “
”
3. Insérer le câble rouge dans la borne d'entrée VHz%CAPTemp
et le câble noir
dans la borne d'entrée COM
4. Positionner les embouts aux extrémités de la diode sous test (voir Fig. 6) en respectant
les polarités indiquées. La valeur de la tension de seuil en polarisation directe est
affichée à l'écran
5. Si la valeur de la tension de seuil est de 0mV, la jonction P-N de la diode est en court-circuit
6. Si l'instrument affiche le message "O.L." les bornes de la diode sont inversées par
rapport à ce qui est indiqué dans Fig. 6 ou bien la jonction P-N de la diode est
endommagée
7. Pour l'utilisation des fonctions HOLD et HIRES voir le § 4.2
