HT63
IT - 10
4.3.2. Misura di Tensione AC
ATTENZIONE
La massima tensione AC in ingresso è 1000V. Non misurare tensioni che
eccedono i limiti indicati in questo manuale. Il superamento dei limiti di
tensione potrebbe causare shock elettrici all’utilizzatore e danni allo
strumento.

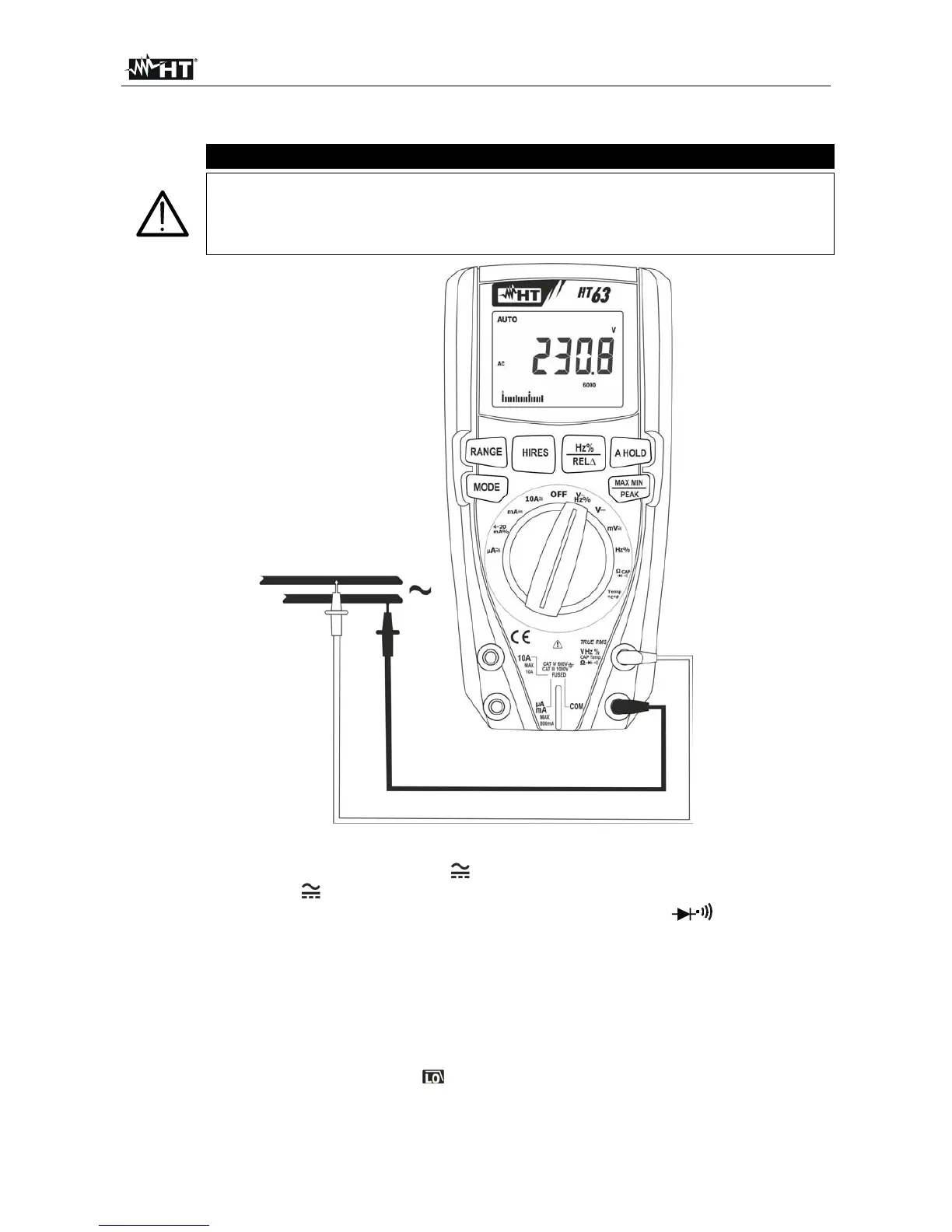

Fig. 3: Uso dello strumento per misura di Tensione AC
1. Selezionare la posizione VHz% o mV
2. Nella posizione mV premere il tasto MODE per visualizzare il simbolo “AC” a display
3. Inserire il cavo rosso nel terminale di ingresso VHz%CAPTemp e il cavo nero
nel terminale di ingresso COM
4. Posizionare il puntale rosso ed il puntale nero rispettivamente nei punti del circuito in
esame (vedere Fig. 3). Il valore della tensione è mostrato a display
5. Se sul display è visualizzato il messaggio "O.L" selezionare una portata più elevata
6. Premere il tasto Hz%/REL per selezionare le misure “Hz” o “%” al fine di visualizzare i
valori della frequenza e del duty cycle della tensione in ingresso. La barra grafica non è
attiva in queste funzioni. Premere il tasto MODE per tornare alla misura di tensione e
attivare eventualmente la funzione
7. Per l’uso delle funzioni HOLD, RANGE, MAX MIN, PEAK, e HIRES e REL vedere il §
4.2
