NEA - ICU Montage- und Betriebsanleitung
NEA - ICU Mounting and Operating Instructions

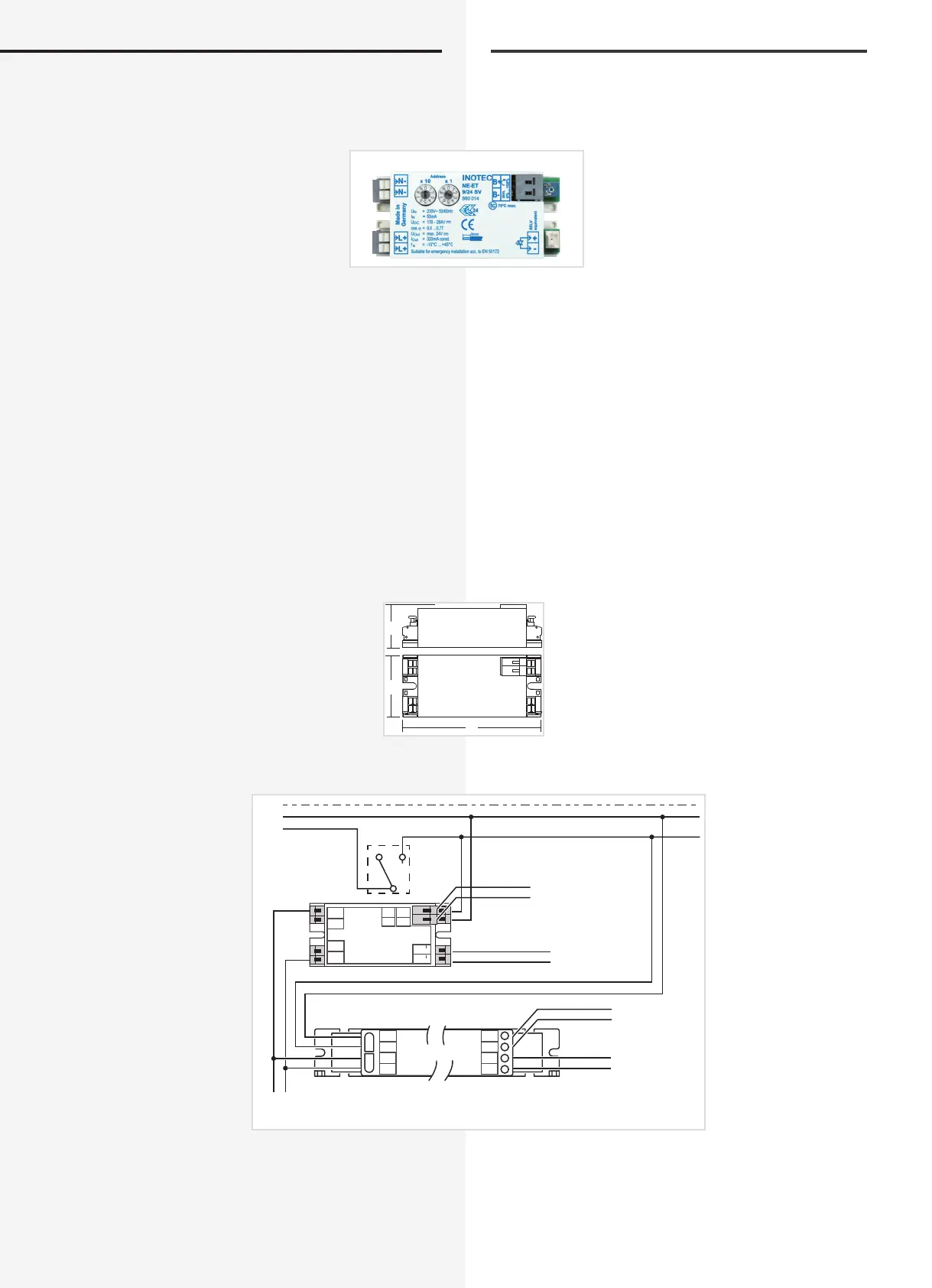

7. Zusätzliche Komponenten
7.1. NE – ET 9-24 SV
Modul zur Versorgung und Überwa-
chung von INOTEC NEA LED Leuchten, an
INOTEC NEA Überwachungssystem (NEA
- ICU, NEA Controller). Die Dimmfunk-
tion ermöglicht im Normalbetrieb eine
Regelung von 0 bis 100%. Im Not-Betrieb
schalten die Leuchten automatisch auf
100% Lichtstrom ein.
Technische Daten:
Eingangsspannung:
230V 50/60 Hz AC
176-264V DC
Ausgangsspannung:
max. 24V DC (SELV equivalent)
Ausgangsstrom:
320 mA konstant
cos j:
0,6 ... 0,77
Temp.-Bereich:
-15°C ... +45°C
Gehäuse:
Polycarbonat V0
Leiteranschluss:
max. 2,5mm² eindrähtig oder max.
1,5mm² Litze
mit Aderendhülse abhängig vom
Klemmentyp
2polige Stiftleiste für LED
Funkentstörung:
gem. DIN EN 55015
7.2. NE - SV/S - Modul/L und NE-SV/S
90
3040
NE-SV/S-Modul/L
LS
NS
N-
L+
B-
B+
N
L
Eingang / In
Ausgang LLp mit EVG, AGL
oder Halogen Glühlampe
Fluorescent lamps with high frequency electronic
ballast, standard bulbs or halogen lamps
Ausgang LLp mit EVG, AGL
oder Halogen Glühlampe
Fluorescent lamps with
high frequency electronic
ballast, standard bulbs
or halogen lamps
NEA-ICU
Lichtschalter
Light switch
Allgemeinbeleuchtung
General lighting
PE
N
L
NE-SV/S-Modul
N
L
N-
N-
L+
L+
LS
NS
B+
B-
NEA-ICU
Stromkreis Netzersatzanlage
Circuit emergency power system
7. Additional components
7.1. NE – ET 9-24 SV
Module for supplying and monitoring
INOTEC NEA LED luminaires on INOTEC
NEA monitoring system (NEA - ICU, NEA
controller). The dimmer function permits
a range of 0 – 100% in normal operation.
All luminaires automatically switch to
100% luminous ux in emergency opera-
tion.
Technical specications:
Input voltage:
230V 50/60 Hz AC
176-264V DC
Output voltage:
max. 24V DC (SELV equivalent)
Output current:
320 mA constant
cos j:
0.6 ... 0.77
Temp. range:
-15°C ... +45°C ...
Housing:
Polycarbonate V0
Ground wire connection:
max. 2.5mm² solid-core or 1.5mm²
stranded
with cable end sleeve, depending
on terminal type
2-pin header for LEDs
EMC protection:
as per EN 55015
7.2. NE-SV/S module/L and NE-SV/S
