InoTec NEA - LSA 3.1

20
NEA - ICU Montage- und Betriebsanleitung
NEA - ICU Mounting and Operating Instructions

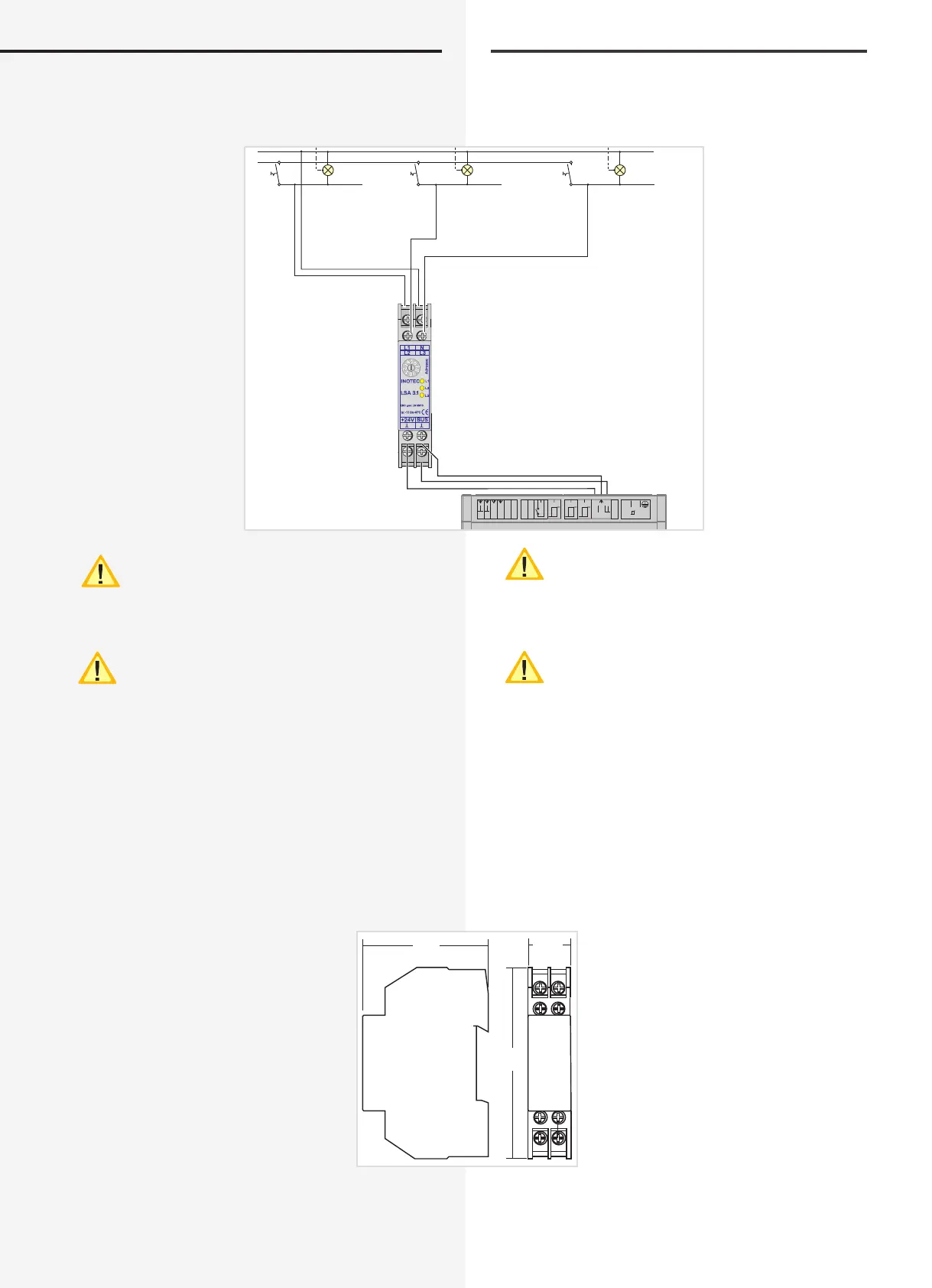

7.7. LSA 3
A maximum of 8 LSA 3 modules can be connected per
controller. Each module has three input channels.
It can be connected up to 3 LSA8.1 or 8 LSA3.1 or
8 DPÜ/B.2 to the device bus.
mixing of the bus componts is not possible!
The module only has one N for all three switch
inputs L1, L2 and L3!
Technical specications:
Rated voltage
of query inputs: 230 V AC
Temp. range: -15°C ... +40°C ...
Protection category: IP 20
Protection class: I
Housing: Thermoplast V0
Ground wire
connection:
2.5mm² solid-core or
1.5mm² stranded with
cable end sleeve
EMC protection: as per EN 55015
7.7. LSA 3.1
Es können maximal 8 LSA 3-Module je Controller ange-
schlossen werden. Jedes Modul besitzt drei Eingangska-
näle.
Es können max. 3 LSA8.1 oder 8 LSA3.1 oder 8
DPÜ/B.2 an den Gerätebus angeschlossen
werden.
Ein MIschen der BUS - Komponenten ist nicht
möglich!
Das Modul besitzt für die drei Schalteingänge L1,
L2 und L3 nur einen gemeinsamen N!
Technische Daten:
Nennspannung
Abfrageeingänge: 230 V AC
Temp.-Bereich: -15°C ... +40°C
Schutzart: IP 20
Schutzklasse: I
Gehäuse: Thermoplast V0
Leiteranschluss: 2,5mm² eindrähtig oder
1,5mm² Litze mit
Aderendhülse
Funkentstörung: gem. DIN EN 55015
PE
N
L
Allgemeinbeleuchtung
General lighting
Allgemeinbeleuchtung
General lighting
Allgemeinbeleuchtung
General lighting
850 010
V42+
V42+
H NAC
L NAC
H NAC
L NAC
B
1 2 3
+
IB
N L
HV 230~
59 17,5
90
