InoTec NEA - LSA 8.1

19
NEA - ICU Montage- und Betriebsanleitung
NEA - ICU Mounting and Operating Instructions

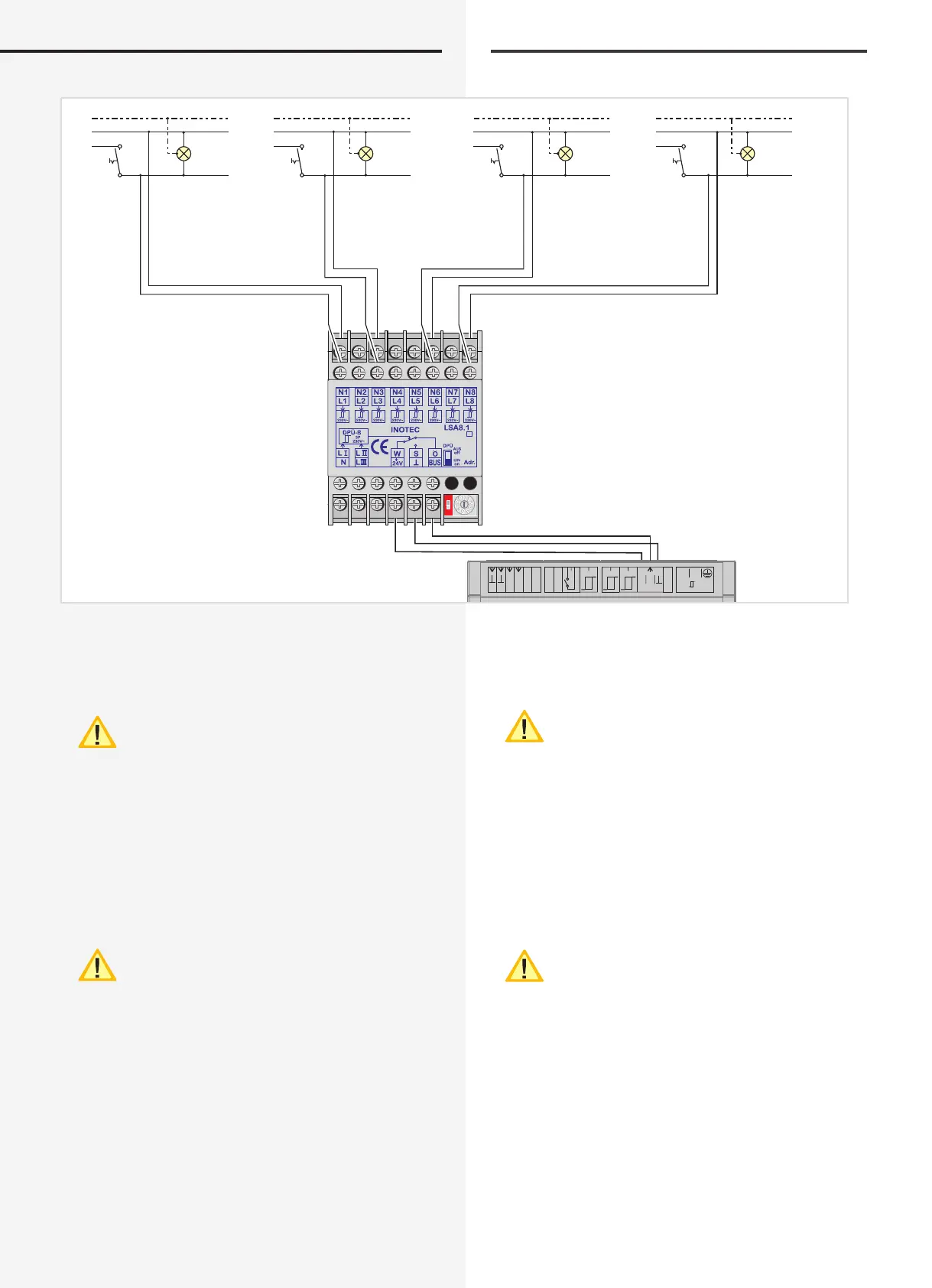

7.6. LSA 8.1
PE
N
L
Allgemeinbeleuchtung
General lighting
PE
N
L
Allgemeinbeleuchtung
General lighting
PE
N
L
Allgemeinbeleuchtung
General lighting
PE
N
L
Allgemeinbeleuchtung
General lighting
V42+
V42+
H NAC
L NAC
H NAC
L NAC
B
1 2 3
+
IB
N L
HV 230~
850 008
Je NEA - ICU sind bis zu 3 LSA 8.1-Module an den
Gerätebus anschließbar. Die LSA 8.1 besitzt 8 galvanisch
getrennte Eingänge. Sie ist in zwei Ausführungen mit
24V DC- oder 230V AC- Schalteingängen verfügbar.
Eine Nutzung der integrierten DPÜ/B in Verbin-
dung mit dem NEA - ICU ist nicht möglich,
entsprechende Daten können nicht abgefragt
werden. Die DPÜ/B Funktion muss daher mittels
Microschalter am LSA 8.1-Modul deaktiviert werden.
Die LSA 8.1 kann auch dazu genutzt werden, um selektiv
Leuchten im Falle eines Netzausfalls einzuschalten. Dazu
wird der Hilfskontakt (für LSA 8.1 / 24V) bzw. die Phase
(LSA 8.1 / 230V) mit einem Schalteingang der LSA 8.1
verbunden. Bei Ausfall der Phase werden nur die pro-
grammierten Leuchten eingeschaltet.
Es können max. 3 LSA8.1 oder 8 LSA3.1 oder 8
DPÜ/B.2 an den Gerätebus angeschlossen
werden.
Ein MIschen der BUS - Komponenten ist nicht
möglich!
7.6. LSA 8.1
Up to 3 LSA 8.1 modules per NEA - ICU can be connected
to the device bus. The LSA 8.1 has 8 electrically isolated
inputs. Two models are available: with 24V DC or 230V
AC switch inputs.
The integrated DPÜ/B cannot be used in conjunc-
tion with the NEA - ICU; relevant data cannot be
accessed. The DPÜ/B function must therefore be
deactivated using the microswitch on the LSA 8.1
module.
The LSA 8.1 can also be used to switch on selected lumi-
naires in the event of a mains failure by connecting the
auxiliary contact (for LSA 8.1 / 24V) or the phase (LSA 8.1
/ 230V) to a switch input on the LSA 8.1. If the phase fails,
only the programmed luminaires are switched on.
It can be connected up to 3 LSA8.1 or 8 LSA3.1 or
8 DPÜ/B.2 to the device bus.
mixing of the bus componts is not possible!
