InoTec NEA - RIF5

17
NEA - ICU Montage- und Betriebsanleitung
NEA - ICU Mounting and Operating Instructions

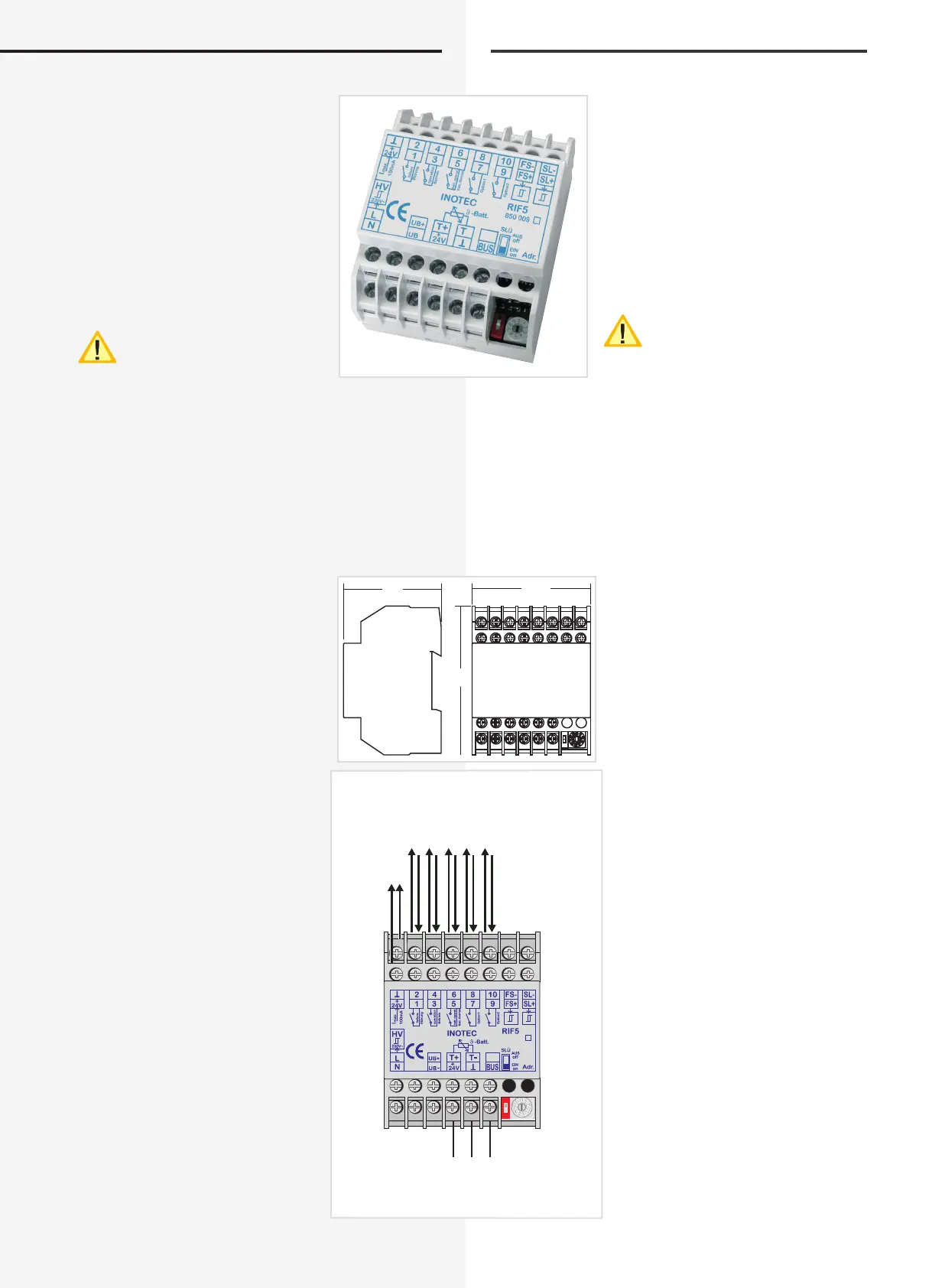

7.4. RIF5
Das RIF5 stellt potentialfreie Meldekon-
takte zur Verfügung.
Über diese fünf Meldekontakte können
die Anlagenzustände an eine externe
Meldeanzeige weitergeleitet werden.
Zwei dieser Kontakte sind optional in der
Programmierung belegbar. Zur Kommu-
nikation zwischen dem RIF5 und dem
NEA - ICU dient ein integrierter BUS-
Anschluss. Hierfür sind die Anschluss-
klemmen „+24V“, „Masse“ und „BUS“
vorgesehen.
Die Kontakte FS+/- und SL+/- sind
ohne Funktion!
Technische Daten:
Netzspannung: 230V 50/60 Hz
Temp.-Bereich: -15°C ... +40°C
Gehäuse: Thermoplast V0
Schutzklasse: I
Schutzart: IP20
Leiteranschluss: 2,5mm² eindrähtig
oder
1,5mm² Litze mit
Aderendhülse
Funkentstörung: gem. DIN EN 55015
59
90
71,5
potentialfreie
Kontakte
24V/1A (DC)
Volt free contacts
24V DC
max. 100mA
IB-BUS Anschlussklemmen
für NEA-ICU
IB-BUS terminal for NEA-ICU
850 009
7.4. RIF5
The RIF5 provides volt-free signalling
contacts.
These ve signalling contacts can be
used to forward system states to an
external message display. Two of these
contacts can be optionally assigned
during programming. An integrated bus
connection is used for communication
between the RIF5 and the NEA - ICU.
Terminals “+24V”, “Masse” (ground) and
“BUS” are intended for this purpose.
The contacts FS+/- and SL+/- are
without function!
Technical specications:
Mains voltage: 230V 50/60 Hz
Temp. range: -15°C ... +40°C ...
Housing: Thermoplast V0
Protection class: I
Protection
category:
IP20
Ground wire
connection:
2.5mm² solid-core
or
1.5mm² stranded with
cable end sleeve
EMC protection: as per EN 55015
