following functions:
• Start function test
• Block
• Release
Click on one of the buttons to start the relevant function.
Clicking on a luminaire in the relevant “Line” loads the
Luminaires menu with appropriate information on the
status of the selected luminaire.

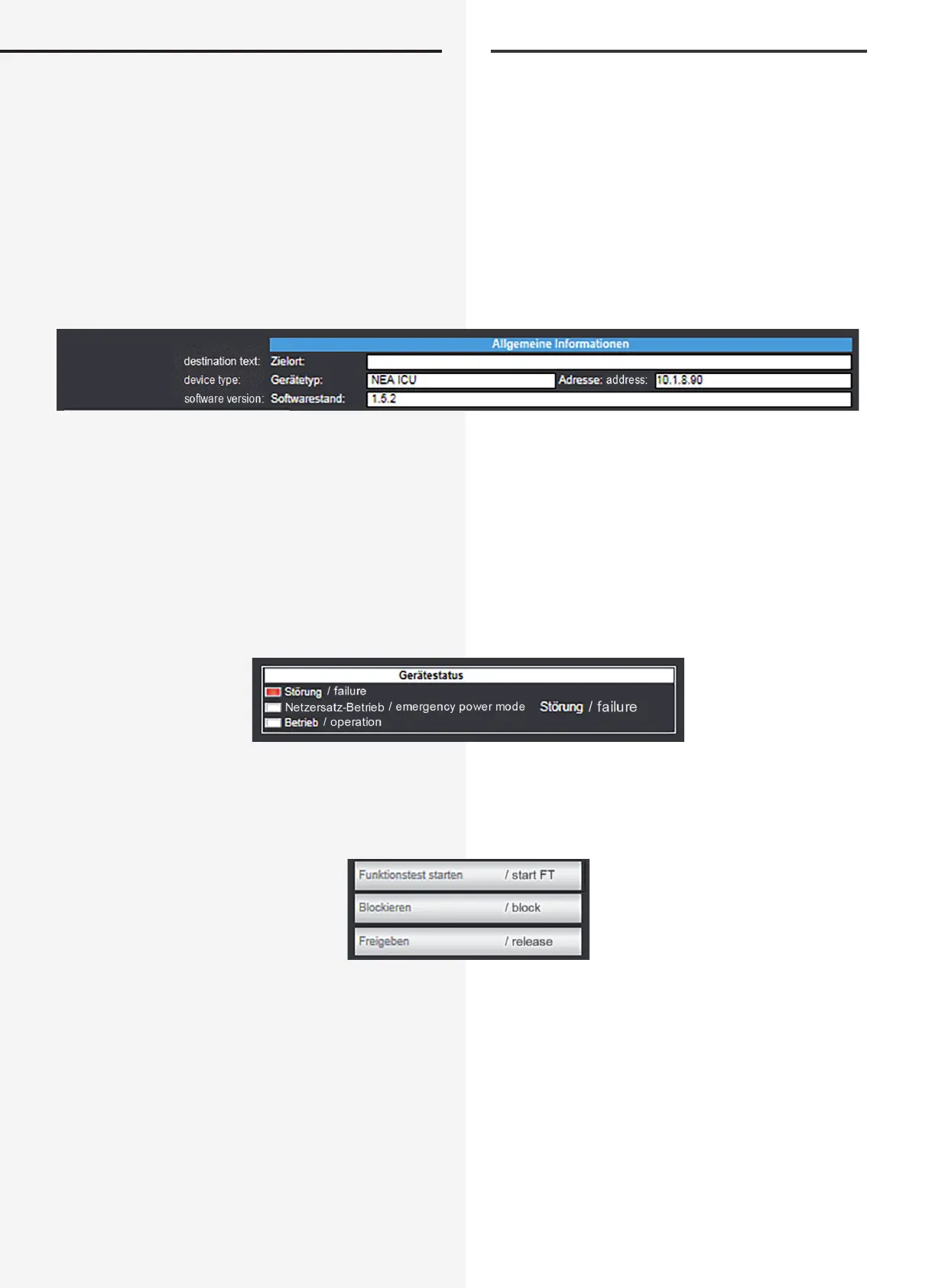

12.1.1. General information
12.1.2.
12.1.3.
The General information section contains the destina-
tion of the controller. The name must not be longer than
20 characters. “Device type”, “Address” and “Software
version” are obtained from the controller and displayed
for information purposes. This information cannot be
altered manually.
12.1.4. Device status
The three status reports
of the NEA - ICU that are
specied for normative
purposes are represented
in appropriate colours.
Current device status is
also displayed in clear text.
12.1.5. Function buttons
These three buttons can be clicked
to “Start function test”, “Block” or
“Release” the controller.
12.1.5.1. Function test
In function test mode, the controller tests the operability
of the connected and registered luminaires. The result
of the function test is saved in the logbook; luminaire
failures are shown on the display. After completing the
function test, the controller automatically returns to
operating mode.
12.1.5.2. Block
Outside of operating hours, a system can be set to
“Blocked” status. When the controller is “Blocked”, the
dem Anwender folgende Funktionen zur Verfügung:
• Funktionstest starten
• Blockieren
• Freigeben
Durch einen Mausklick auf eine der Schaltächen kann
die jeweilige Funktion ausgeführt werden. Mittels Maus-
klick auf eine Leuchte in der jeweiligen „Line“ önet sich
das Leuchten Menü, in dem entsprechende Statusinfor-
mationen der gewählten Leuchte zu erkennen sind.
12.1.1. Allgemeine Informationen
In dem Bereich der allgemeinen Informationen kann der
Zielort des Controllers eingesehen werden. Die Na-
mensvergabe ist mit maximal 20 Zeichen belegbar. Die
Rubriken „Gerätetyp“, „Adresse“ und „Softwareversion“
werden aus dem Controller abgefragt und dienen somit
zur Information. Eine manuelle Veränderung ist nicht
möglich.
12.1.2. Gerätestatus
Die drei normativ
geforderten Statusmel-
dungen des NEA - ICU
werden entsprechend
farblich dargestellt. Der
aktuelle Gerätestatus
wird zudem als Klartext
angezeigt.
12.1.3. Funktionsschaltächen
Mittels dieser drei Schaltächen kön-
nen durch jeweiligen Mausklick die
Befehle „Funktionstest starten“, „Blockie-
ren“ oder „Freigeben“ des Controllers
ausgeführt werden.
12.1.3.1. Funktionstest
Im Funktionstestmodus überprüft der Controller die
angeschlossenen und angemeldeten Leuchten auf
deren Funktionstüchtigkeit. Das Ergebnis des Funkti-
onstest wird im Prüfbuch abgespeichert und bei einer
Leuchtenstörung wird diese im Display angezeigt. Nach
Beendigung des Funktionstest schaltet der Controller
selbstständig wieder in den Betriebsmodus.
12.1.3.2. Blockieren
Eine Anlage kann zu Betriebsruhezeiten in den Status
„Blockiert“ gesetzt werden. Bei „Blockierung“ des Cont-
rollers ist im blockierten Zustand das Notlicht während
