NEA - ICU Montage- und Betriebsanleitung
NEA - ICU Mounting and Operating Instructions

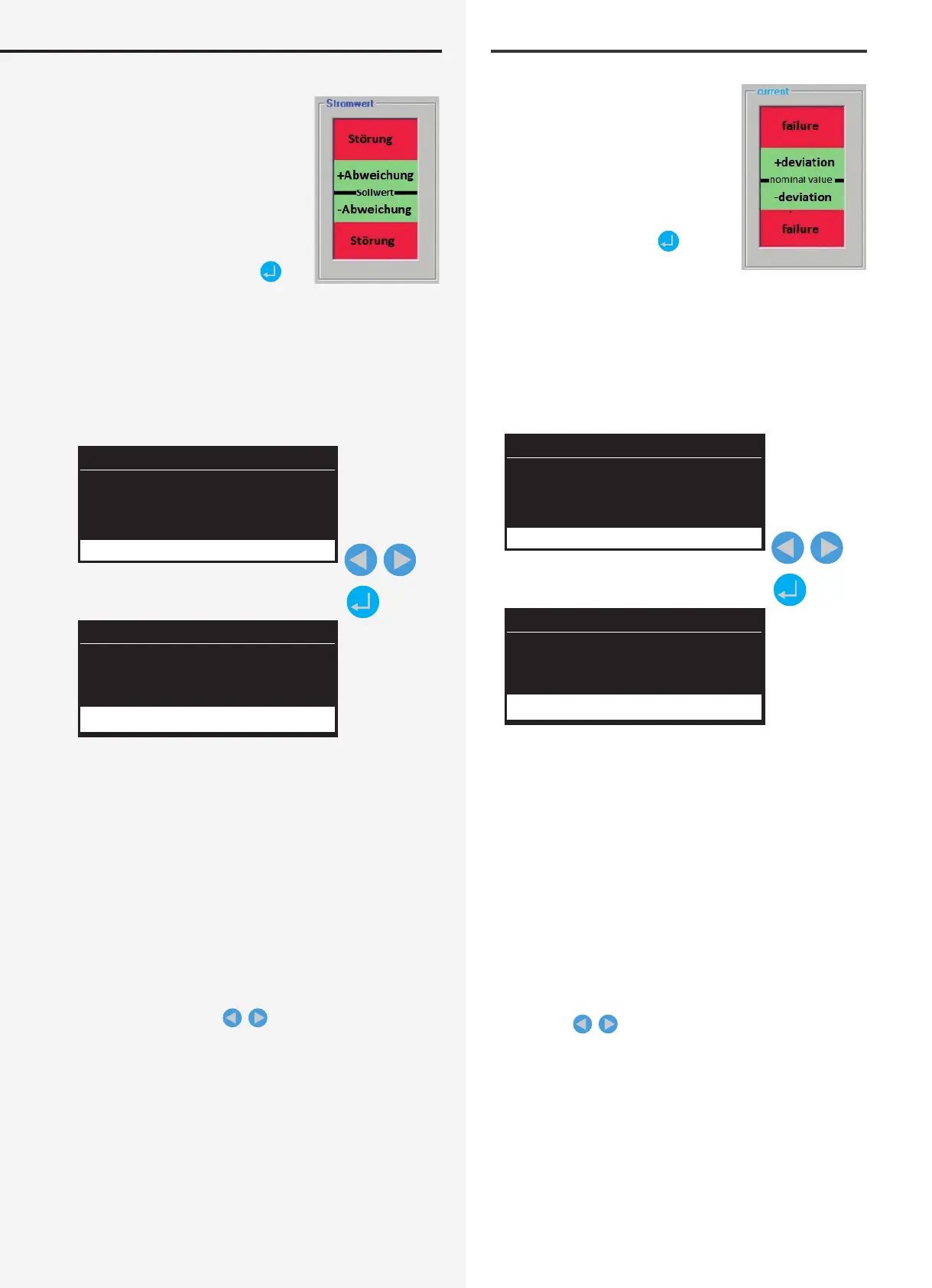

11.1.4. Learnmode
Der „Learnmode“ ist ein manuell zu
startender Modus, um die Stromre-
ferenzwerte für die Endstromkreise
der Stromkreisüberwachungsmo-
dule (NE-SKÜ) beziehungsweise
Einzelleuchten zu ermitteln.
Im Hauptmenü ist das Menü „Learn-
mode“ mittels der Navigationstas-
ten und anschließender Bestäti-
gung durch die Return Taste
auszuwählen. Im Display erscheint
die selektierte Funktion „Learn-
mode“. Durch erneutes Bestätigen
dieser Funktion werden Sie in ein
Untermenü geführt, das eine Passwortabfrage erfordert,
um den „Learnmode“ zu starten.
 Siehe hierzu auch Kapitel Passwort 10.3.1.3
Datum Uhrzeit
Funktionen
Learnmode
Datum Uhrzeit
Passwort
Eingabe:
0000
Learnmode
Nach erfolgreicher Eingabe des Passwortes und entspre-
chender Bestätigung benden Sie sich im Menü Learn-
mode. Hier können die Stromreferenzwerte der „End-
stromkreise“ oder „Einzelleuchten“ eingelernt werden.
11.1.4.1. Komplett
Im Learnmode „Komplett“ werden die zulässigen Strom-
referenzwerte aller NEA Überwachungsmodule ermittelt.
Diese Funktion ist bei der Erstinbetriebnahme auszufüh-
ren, damit spätere Testauswertungen ordnungsgemäß
funktionieren.
Wählen Sie durch Bestätigen das Menü „Komplett“ aus.
Mittels den Pfeiltasten
kann ein Abbruch des Vor-
ganges ausgewählt werden. Das System ermittelt jetzt
den Stromwert der angebundenen NEA Überwachungs-
module und deren Leuchten. Je nach Anzahl der im Sys-
tem eingebundenen Komponenten kann dieser Vorgang
eine gewisse Zeit in Anspruch nehmen. Im Display wird
diese Lernphase mit „Learnmode“ angezeigt.
+ Abweichung
—Sollwert
11.1.4. Learn mode
“Learn mode” is started manually
to determine the current reference
values for the final circuits of the
circuit monitoring modules (NE-
SKÜ) or individual luminaires.
Use the navigation keys to bring
up “Learn mode” in the main menu
before conrming selection by
pressing the Return key
. The
chosen function “Learn mode” ap-
pears in the display. Reconrming
this function takes you to a sub-
menu requiring password entry to
start “Learn mode”.
 See also Section 10.3.1.3 Password
Date Time
Functions
Learn mode
Date Time
Password
Input:
0000
Learn mode
Enter the password and conrm to open the Learn mode
menu, where current reference values for “Final circuits”
or “Individual luminaires” can be learned.
11.1.4.1. Complete
The permissible current reference values for all NEA
monitoring module are determined in Learn mode
“Complete”. This function must be performed during
initial commissioning to make sure subsequent test as-
sessment works properly.
Select the “Complete” menu by pressing the conrma-
tion key. The procedure can be aborted by pressing the
arrow keys
. The system then measures the current
of the connected NEA monitoring modules and their
luminaires. This procedure may take some time, depend-
ing on how many components are incorporated into the
system. This learning phase is shown as “Learn mode” on
the display.
+ Abweichung
—Sollwert
