CombiLock 200 simplex / pro / RFID
Handbuch V. 1.05 35 Manual V.1.05

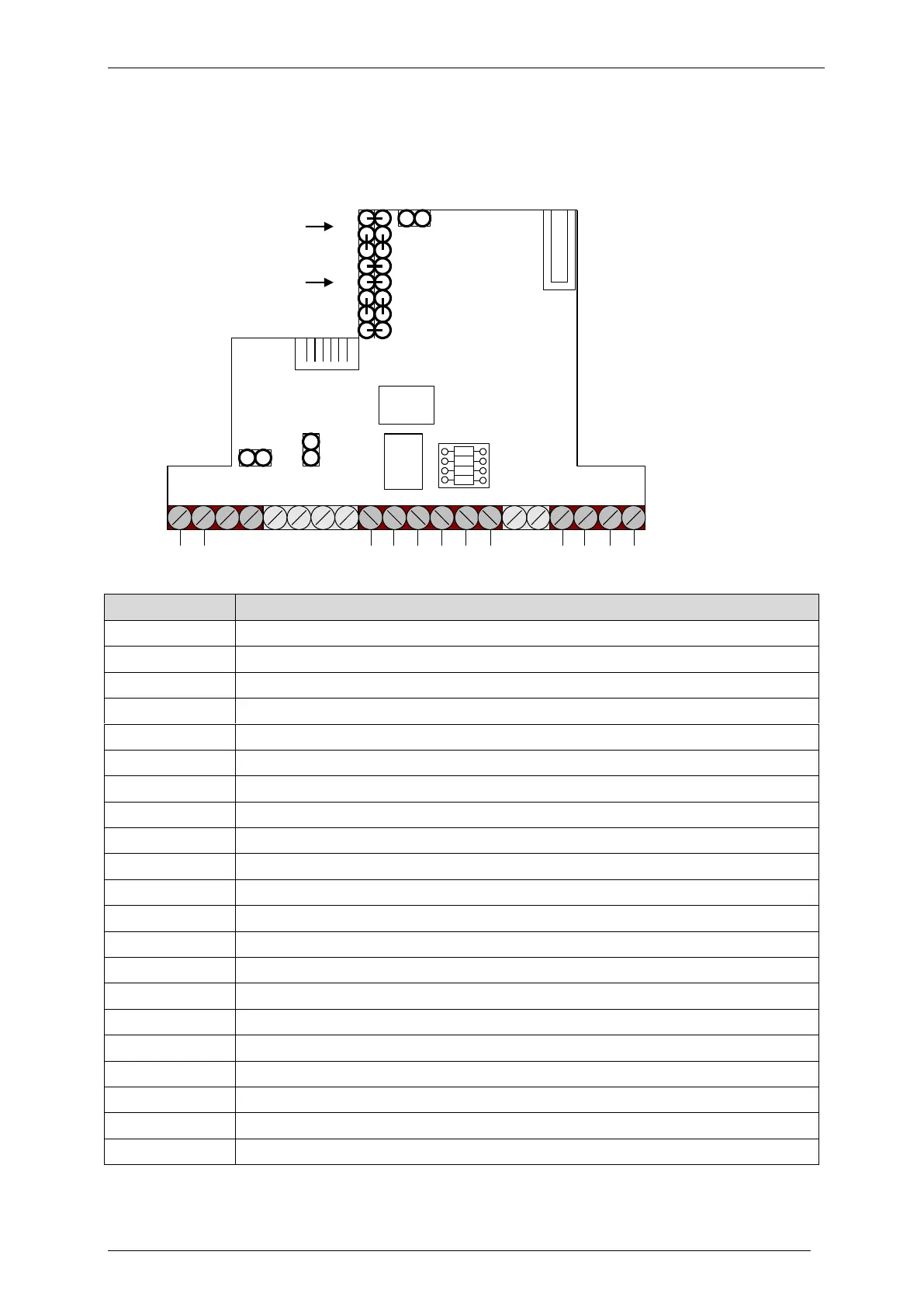

7.4.3 Anschluss an die Einbruchmeldeanlage
Klemme
Beschreibung
1
SABO1 (Sabotagelinie)
2
SABO2
3
GND
4
12VDC
5
---
6
---
7
Zustandsrelais : NO (Schloss offen)
8
Zustandsrelais : NC (Schloss zu )
9
Zustandsrelais : C
10
Alarmrelais : NO (Stiller Alarm)
11
Alarmrelais : NC
12
Alarmrelais : C
13
---
14
---
15
---
16
---
17
---
18
---
19
Freigabekontakt
20
GND
BU1
Buchse für das Adapterkabel zum Anschluss an das Schloss
REL1
REL2
R1
R2
R3
R4
J1
J2
J3
T1
Deckelkontakt
BU1
120
Anschlussverteiler
Verteiler 1
Verteiler 2
