Freigabekontakt
Wird der Freigabekontakt geschlossen, so wird das Schloss freigegeben. Im anderen Fall
wird das Schloss gesperrt, d.h. das Schloss lässt sich nicht öffnen.
Kontakt geschlossen: Schloss freigegeben
(Klemme 19 und 20 gebrückt)
Kontakt offen: Schloss gesperrt (Öffnen gesperrt)
(Klemme 19 und 20 offen)

Hinweis:
Liefert die Einbruchmeldeanlage nur spannungsführende Signale (12V) als
Freigabekontakt, so muss der Jumper J1 gesetzt werden.
Alarmkontakt:
Wird beim Öffnen des Schlosses ein Alarmcode (=Öffnungscode, letzte Ziffer+1) an der
Bedieneinheit CombiControl eingegeben, so wird ein stiller Alarm auf dem
Ausgangsrelais ausgelöst.
Der Kontakt schließt für ca. 1 Sekunde.
Ruhezustand:
Klemme 10 und 11 geschlossen
Stiller Alarm:
ausgelöst, Dauer ca. 1 Sekunde
Klemme 10 und 12 geschlossen
Zustandskontakt
Der aktuelle Zustand des entsprechenden Schlosses (Offen / Zu) wird mittels des Relais
Zustand angezeigt.
Schloss offen
Klemme: 9 und 7 geschlossen
Schloss zu
Klemme: 9 und 8 geschlossen

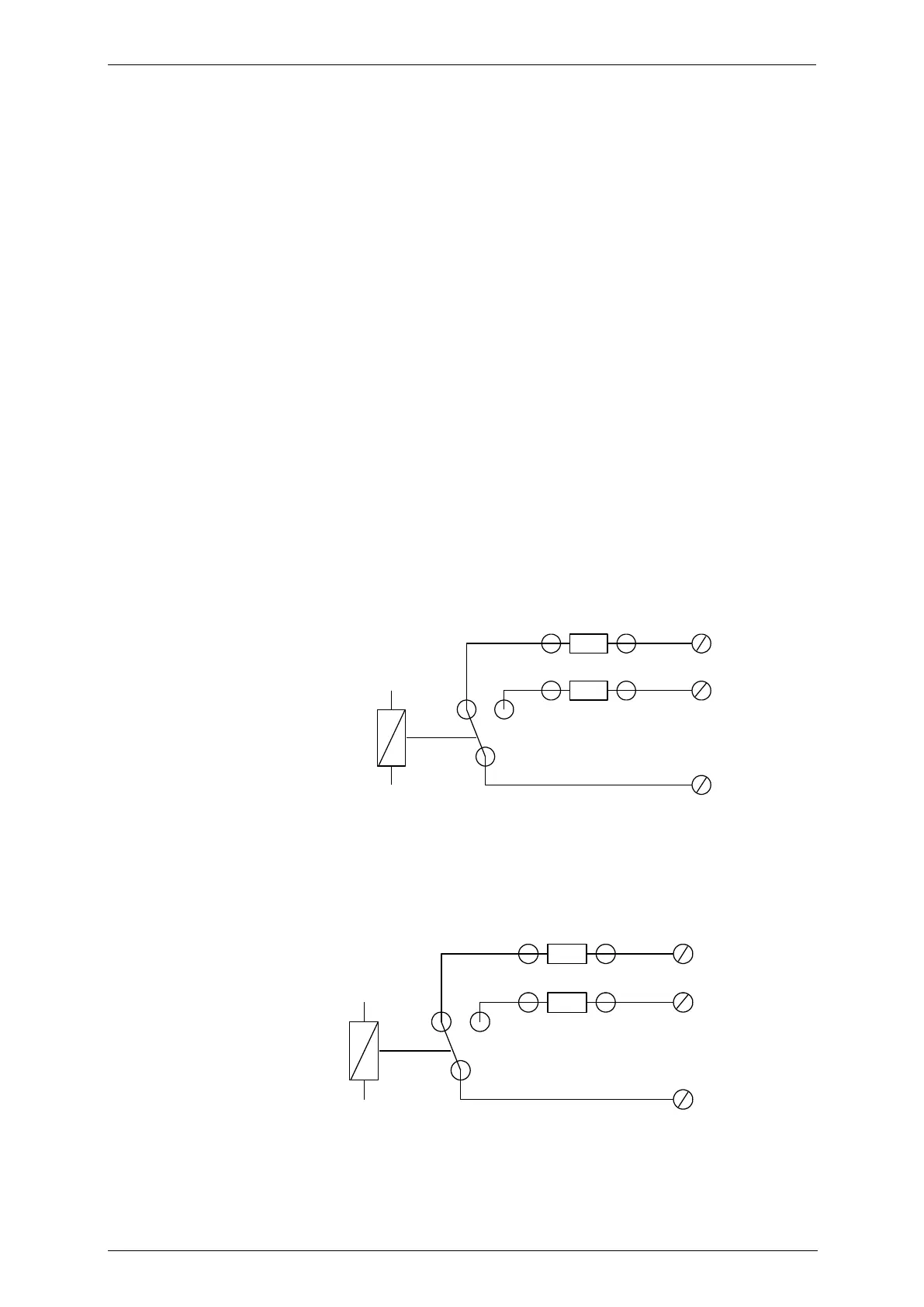

R2
R1
Klemme 11
Klemme 10
Klemme 12
kein Alarm
Alarm
Widerstandsüberwachung
Widerstandsüberwachung
R4
R3
Klemme 8
Klemme 7
Klemme 9
Zu
Offen
Widerstandsüberwachung
Widerstandsüberwachung
