ELECTRICAL
4181384 First Edition 4-39
4

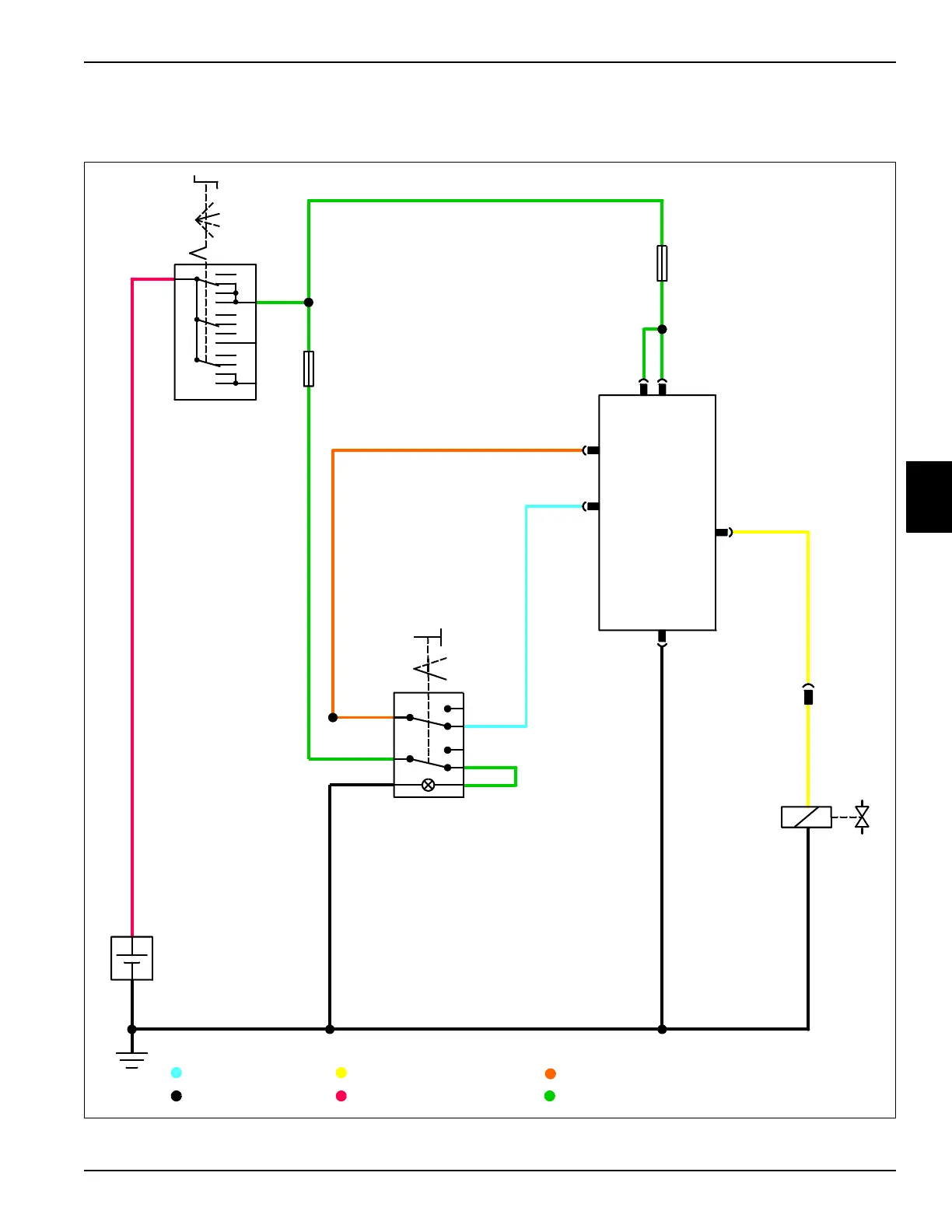

Mow Circuit Schematic
See Figure 4-21.
Figure 4-21
Wht
Blk
Blk
Blk
S1
Key
Switch
G1
Battery
Off
Heat
Run
Wht
Wht
Start
30
AC
19
50
Brn
Brn
+
-
Mow Solenoid CircuitMow Switch Circuit
Unswitched Power Circuit Switched Power Circuit
5-Volt Power Circuit
Ground Circuit
Ground
F10
10A
Fuse
Grn
F8
Wht
Grn/Blk (2)
(5) Yel/Pnk
A1
Control
Module
Grn/
Vio
Grn/
Vio
(8)(3)
Grn/
Vio
Power
(1)
Blk
BlkBlk
Blk
12V Mow Sol Output
5V Mow Sw Input
5 Volt Power Supply
(1)
(3)
(6)
(4)
(5)
(7)
(8)
(2)
Blk
Grn
Grn/Blk
Mow
Gry/Yel
Yel/Blu
Yel/Blu (4)
Off
(2)
Yel/
Pnk
Yel/
Pnk
X3
TN1133
5A
Fuse
S5
Mow
Switch
Y3
Mow
Solenoid
