7.4.2 SpécicationsdelapompeSHPM
Nº de
modèle
HP (CV) Tension Amp. Grosseur des tuyaux
Poids de la
boîte
Longueur totale
« A »
SHPM.75 .75 208-230/115 4.4-4.5/8.8 5,08-6,35 cm (2-2½ po) 13,61 kg (30 lb) 79,05cm(31
1
/
8
po)
SHPM1.0 1.0 208-230/115 6.0-5.6/11.2 5,08-6,35 cm (2-2½ po) 19,50kg(43lb) 80,96cm(31
7
/
8
po)
SHPM1.5 1.5 208-230/115 7.8-7.4/14.8 5,08-6,35 cm (2-2½ po) 20,41 kg (45 lb) 81,91cm(32¼po)
SHPM2.0 2.0 208-230 9.6-8.8 5,08-6,35 cm (2-2½ po) 22,68 kg (50 lb) 80,86 cm (32
5
/
8
po)
SHPM2.5 2.5 208-230 11.0-10.0 5,08-6,35 cm (2-2½ po) 25,85 kg (57 lb) 84,14 cm (33
1
/
8
po)
SHPM1.5-2 1.5 230 7.2/3.0 5,08-6,35 cm (2-2½ po) 23,58 kg (52 lb) 81,60 cm (32
1
/
8
po)
SHPM2.0-2 2.0 230 10.0/3.5 5,08-6,35 cm (2-2½ po) 25,85 kg (57 lb) 80,86 cm (32
5
/
8
po)
SHPM2.5-2 2.5 230 11.0/4.0 5,08-6,35 cm (2-2½ po) 29,02kg(64lb) 84,14 cm (33
1
/
8
po)
NOTE Lorsdel’installationdelapompe,laisserundégagementd’aumoins60,96cm(2pi)au-dessusdelapompe,pourle
retrait du panier crépine.

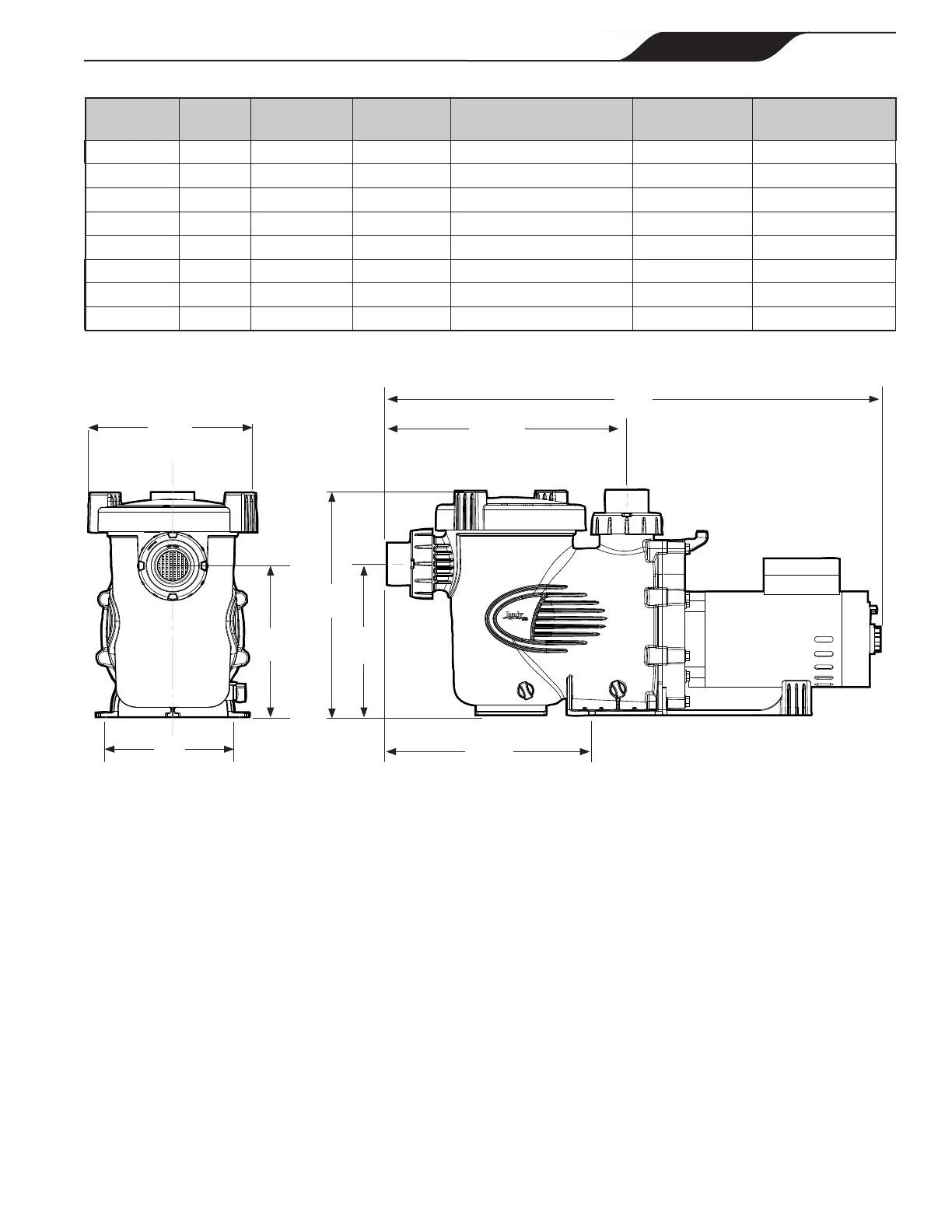

7.4.3 Dimensions de la pompe
28,89 cm
(11
3
/
8
po)
40,95 cm
(16
1
/
8
po)
'A'
38,73 cm
(15¼ po)
37,46 cm
(14¾ po)
Trous de boulon,
Centre à centre
Du bord avant du raccord au
centre des trous de boulon
26,35 cm
(10
3
/
8
po)
22,86 cm
(9 po)
26,35 cm
(10
3
/
8
po)
