Al menos
tres (3) pies
Salida de succión
(Drenaje principal)
Salida de succión
(Drenaje principal)
Sin válvulas entre la “T”
y el drenaje principal
Incluidas/certificadas en
la versión publicada más
reciente de ANSI/ASME
A112.19.8 o su norma
sucesora, ANSI/APSP-16
Cubierta/rejilla antiatra-
pamiento o acople de
succión, atornillada al
pozo de drenaje principal
Incluidas/certificadas en la
versión publicada más
reciente de ANSI
®/ASME
A112.19.8 o su norma
sucesora, ANSI/APSP-16
Cubierta/rejilla antiatra-
pamiento o acople de
succión, atornillada al pozo
de drenaje principal
Válvulas correctas
entre la bomba y la “T”
Bomba

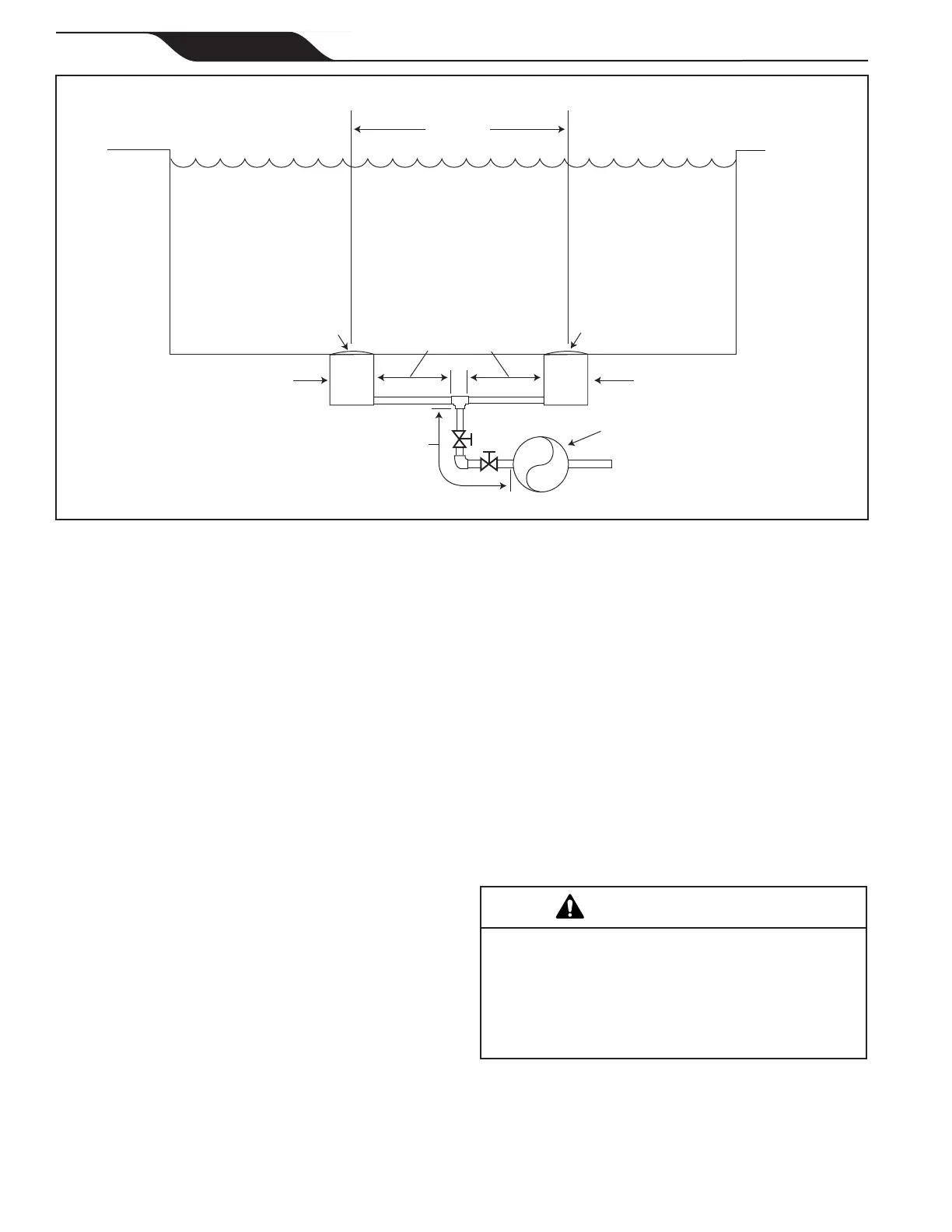

Figura 1. Cantidad de salidas de succión por bomba
Sección 2. Descripción general
2.1 Introducción
Este manual contiene información para la instalación la
operación y el mantenimiento correctos de las bombas
Jandy Stealth (SHP). Los procedimientos de este manual se
deben seguir exactamente. Para obtener copias adicionales
de este manual comuníquese con Zodiac Pool Systems
LLC al 800.822.7933. Para obtener la dirección, consulte
la contratapa de este manual.
2.2 Descripción
Las bombas Jandy
SHP están diseñadas para satisfacer las
necesidades de los equipos de piscinas actuales con mayores
demandas hidráulicas. El armazón de la bomba, la placa de
apoyo, el difusor, la cesta de pelos y pelusas (canasta de ltro
de residuos de la bomba) y el impulsor están fabricados con
materiales termoplásticos de alta calidad. Estos materiales
fueron escogidos por su fortaleza y su resistencia a la
corrosión.
La bomba es impulsada por un motor eléctrico conectado
directamente al impulsor de la bomba. Al girar el motor
eléctrico, hace girar el impulsor, que fuerza el ujo de agua a
través de la bomba. El agua uye por la entrada de la bomba
y después ingresa a la canasta del ltro. El conjunto de la
canasta ltra y atrapa las partículas grandes. Después, el agua
ingresa al centro del armazón de la bomba, uye a través del
impulsor hacia el difusor y sale por el puerto de descarga de
la bomba.
Sección 3. Instalación
3.1 Tuberías
3.1.1 Preparación
1. Al recibir la bomba, verique la caja para determinar
que no haya daños. Abra la caja y verique la bomba
para determinar que no haya daños ocultos, como
grietas, roturas o una base doblada. Si encuentra
algún daño, comuníquese con el transportista o con
el distribuidor al que le compró la bomba.
2. Inspeccione el contenido de la caja y verique
que se hayan incluido todas las piezas. Consulte la
Sección 7.1, Lista de repuestos.
3.1.2 Ubicación de la bomba
Para disminuir el riesgo de incendio, instale los
equipos para piscinas en una zona donde no se
acumulenhojasuotrosresiduossobrelosequiposo
alrededor de ellos. Mantenga la zona circundante sin
residuoscomopapel,hojas,agujasdepinoyotros
materiales combustibles.
ADVERTENCIA
1. Zodiac Pool Systems LLC recomienda instalar la
bomba dentro de un (1) pie por arriba del nivel
del agua. La bomba no debe elevarse más de
unos pocos pies por arriba del nivel de agua de la
piscina. Se recomienda una válvula de retención
en la línea de succión a la bomba.
Página 46
ESPAÑOL
Bombas Jandy
®
Stealth
|
Manual de operación
