radio control system
DE

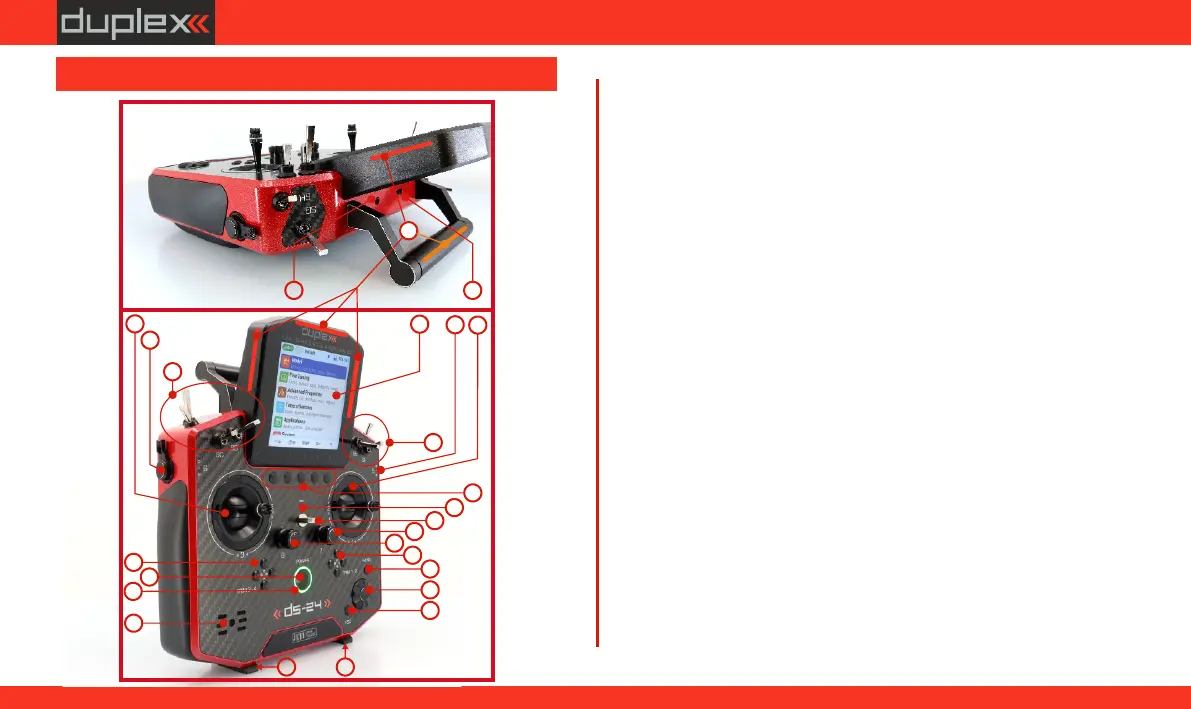

2.3.1 DS-24IIBedienelemente
1. Rechter Steuerknüppel 1, 2 – der DS-24 II - Sender unterstützt die Modi
1-4, siehe Kapitel „Steuerknüppel -> Modus Wechsel”.
2. Linker Steuerknüppel 3, 4 – der D- II Sender unterstützt die Modi S24-
1-4, siehe Kapitel
„Steuerknüppel -> Modus Wechsel”
3. Austauschbare und zuweisbare Schalter:
Sa, Sb, Sc, Sd, Se, Sf, Sg, Sh, Si, Sj
4. Digitale Trimmungen für den linken Steuerknüppel T3, T4
5. Digitale Trimmungen für den rechten Steuerknüppel T1, T2
6. Rechter Steuerhebel „5"
7. Linker Steuerhebel „6"
8. Drehknopf „7"
9. Drehknopf „8"
10. LCD-Display
11. Funktionstasten „F1 – F5"
12. Ein-/Ausschalter des Senders
13. „3D” -Auswahlrad
14. „Menu” -Taste
15. „ESC” -Taste
16. Antennen-/Sendergriff
17. USB-C Konnektor (Ladebuchse/Verknüpfung mit PC)
18. Kopfhörer- /PPM-Konnektor
19. LED Anzeige
20. Lautsprecher
21. Installationslöcher für die Aufhänge Bügel (optionales Zubehör).
22. Mikrofon
23. Aufhänger für Umhängerriemen
2.3 Beschreibung des Senders DS-24II
3
2
6
7
1
3
17
16
10
8
9
22
11
19
12
4
5
18
21
21
14
15
13
20
23
17
