2. Die hier bezeichneten Madenschrauben mit den beiliegenden
Schraubendrehern verdrehen. Das Einschrauben verstärkt die
Federspannung, ein Herausschrauben verringert die
Federwirkung.
3. Sender Akku wieder anschließen, den Rückdeckel schließen
und verschrauben.
5.1.4 Einstellung der Drosselknüppel Ratsche/Bremse
1. Schalten Sie den Sender aus und entfernen Sie die 10
Befestigungsschrauben der hinteren Abdeckung des Senders.
Als nächstes nehmen Sie die hintere Abdeckung ab.
Um sicher zu gehen, trennen Sie den Sender Akku von der
Hauptplatine.

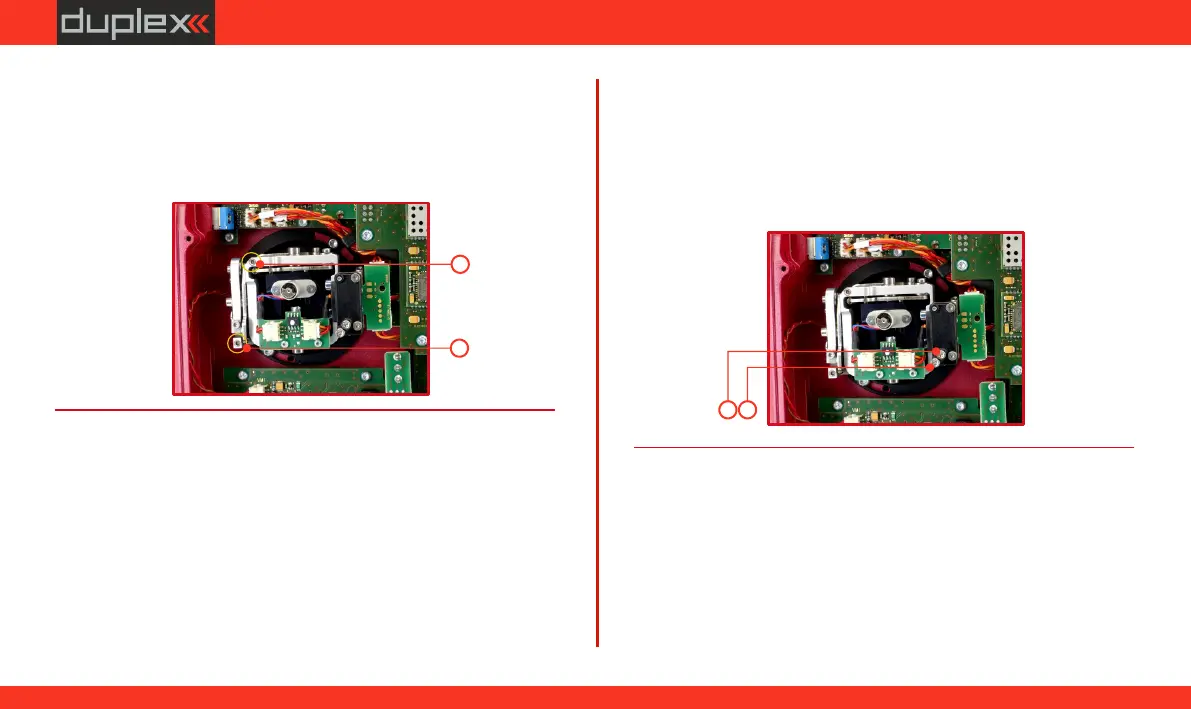

2. Zur Einstellung der Ratsche des Drosselknüppels verwenden Sie
die Schraube „A. Drehen Sie diese langsam und vorsichtig ein
und die Rasterung der Ratsche verstärkt sich. Dabei nur mit 1/8
Umdrehungen vorgehen und das Steuergefühl nach jeder
Änderung überprüfen! Wird keine Ratsche auf dem
Drosselknüppel gewünscht, z.B. beim Einsatz als Heli-Sender,
dann die Schraube „B“ verwenden um die Knüppelbremse zu
aktivieren. Auch hier wieder nur vorsichtig vorgehen und
ständig die Bremswirkung am Knüppel prüfen.
3. Sender Akku wieder anschließen, den Rückdeckel schließen und
verschrauben.
AB
5.1.5 Einstellung des Drosselknüppelweges
Der Weg des Drosselknüppels kann dem persönlichem Steuergefühl
angepasst werden.
1. Schalten Sie den Sender aus und entfernen Sie die 10
Befestigungsschrauben der hinteren Abdeckung des Senders.
Als nächstes nehmen Sie die hintere Abdeckung ab.
Um sicher zu gehen, trennen Sie den Sender Akku von der
Hauptplatine.
46
